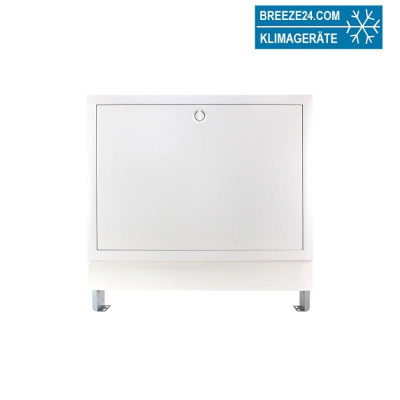

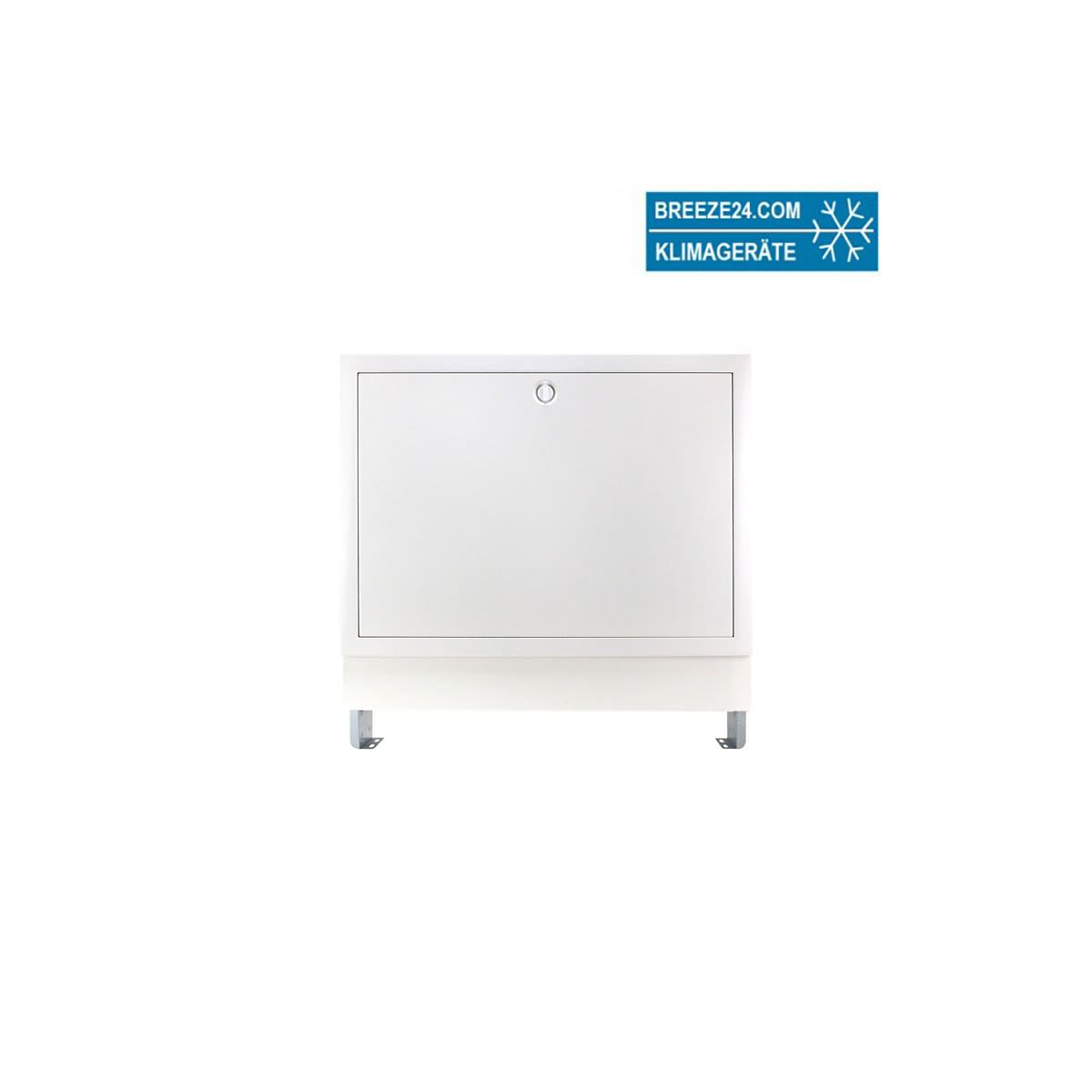

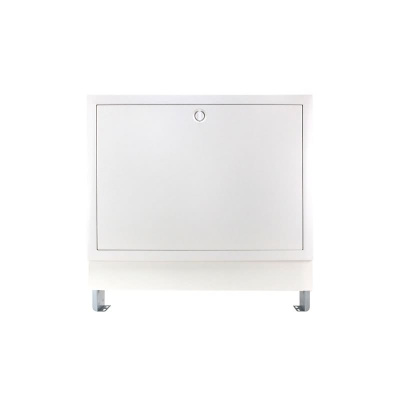

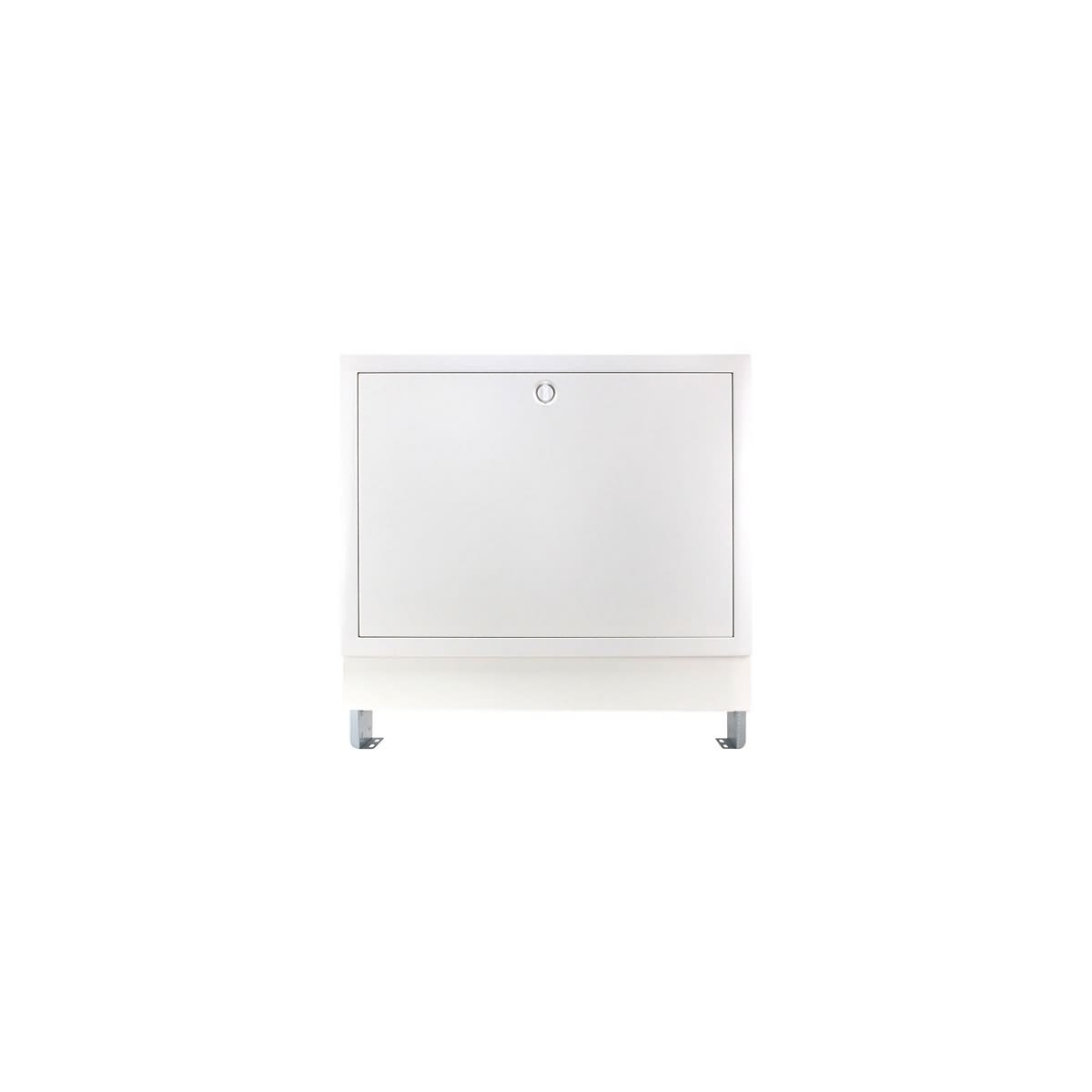

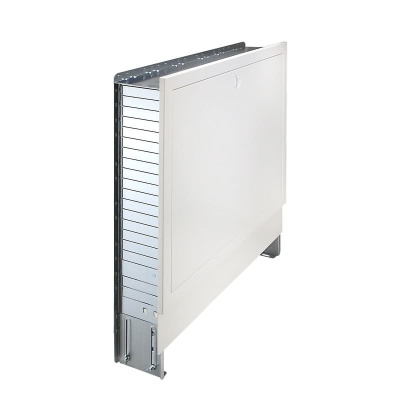

Unterputz-Verteilerschrank für Fußboden-Heizsysteme - Farbe weiß 2 - 3 Heizkreise

Unterputz-Verteilerschrank für Fußbodenheizung - Farbe weiß

Heizkreise:
2 - 3 | 3 - 5 | 5 - 6 | 6 - 9 | 9 - 11 | 11 - 12

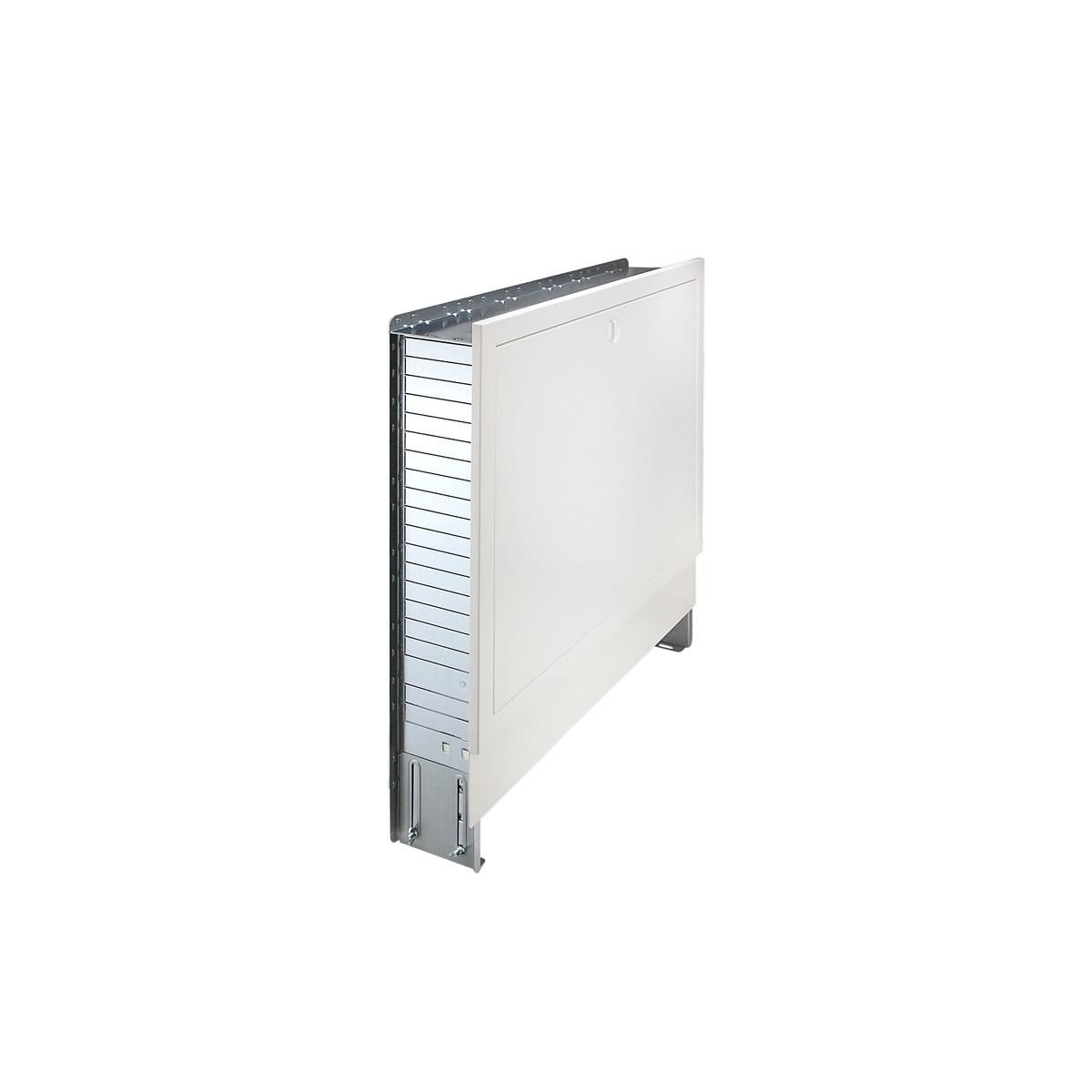

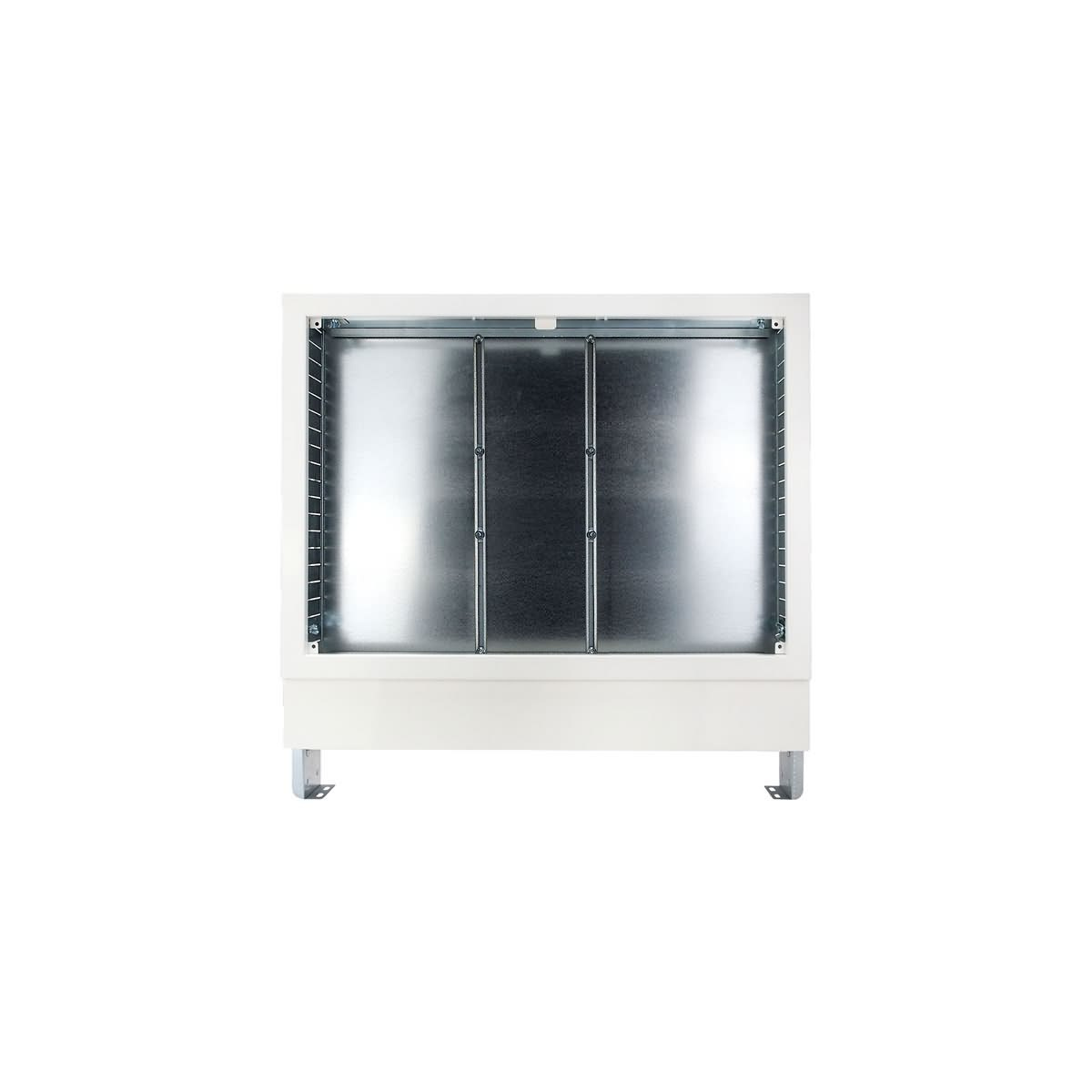

Unterputz-Verteilerschrank

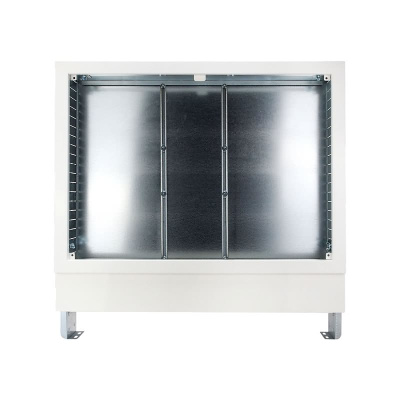

Feuerverzinktes Stahlblech für optimalen Korrosionsschutz | Verteilerbefestigung (2 Stk. C-Schienen im Lieferumfang enthalten) horizontal und vertikal stufenlos verstellbar zur problemlosen Verteilermontage | Stufenlose Tiefenverstellbarkeit von 110 bis 160 mm | Einstecktür mit Drehriegelverschluss | Beidseitig angestanzte Rohrdurchführungen | Beschichtet in Farbe weiß (RAL 9016) | Fertig montierte Standfüße, 80 mm in der Höhe verstellbar | Ausziehbares Estrich-Prallblech | Im Schutzkarton verpackt | Bei Verwendung von elektrischen Stellantrieben empfehlen wir den Einsatz des nächstgrößeren Schrankes, damit ausreichend Platz für die Elektroinstallation vorhanden ist !

Um genügend Platz für die Anschlussarbeiten am Verteiler zu haben, können Sie nach folgender Formel den passenden Verteilerschrank auswählen:
pro Heizkreis 5 cm + ca. 25 cm = Breite des Verteilerschrankes

Sollten Sie keine 2 getrennten Heizkreise an Ihrer Heizung haben und bisher nur mit Heizkörpern heizen, benötigen Sie noch eine Kompakt-Regelstation (diese finden Sie hier), um die niedrigere, für Fußbodenheizung erforderliche, Vorlauftemperatur zu erreichen. Bitte berücksichtigen Sie in so einem Fall zusätzlich die Einbaumaße der Regelstation bei der Auswahl Ihres Verteilerschrankes!

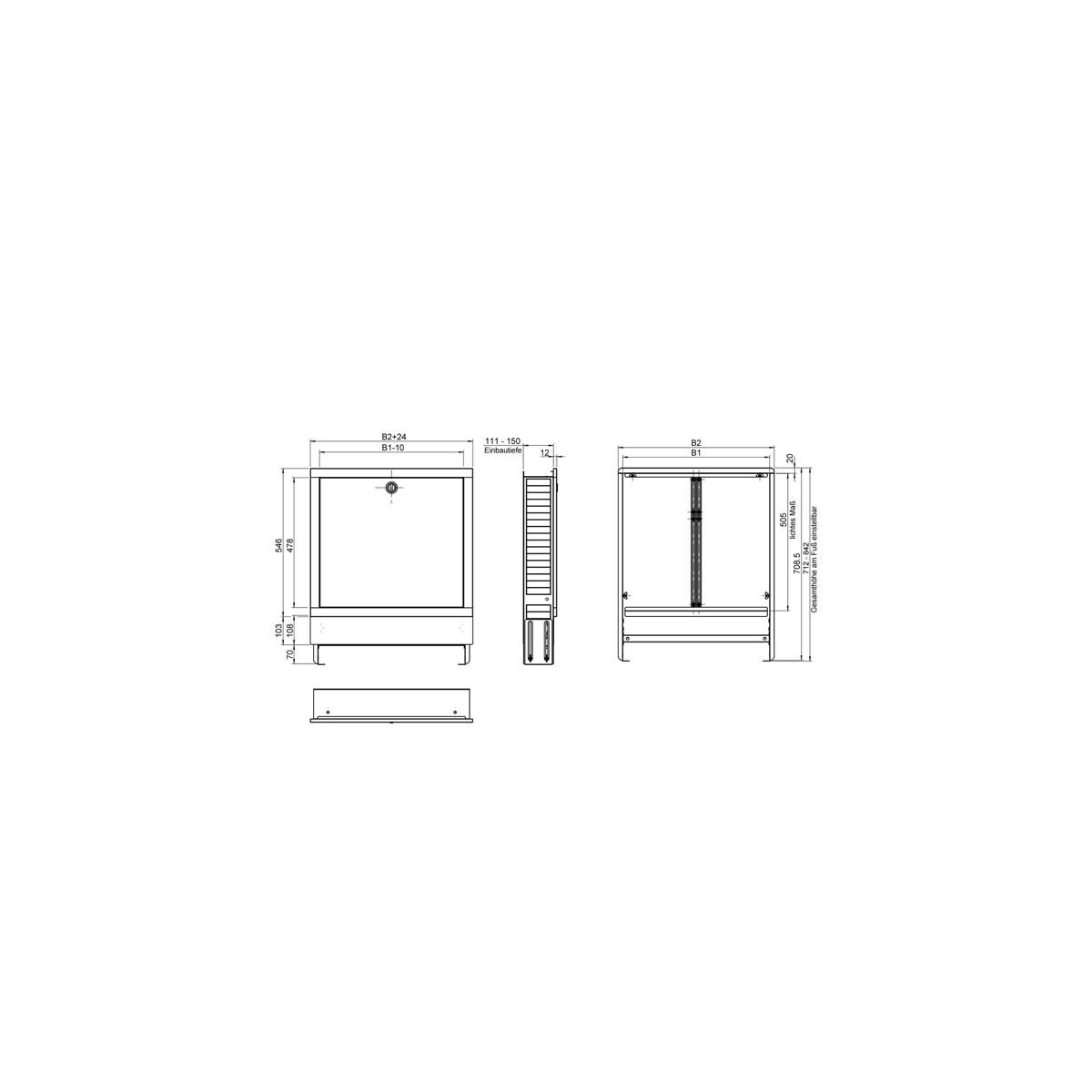

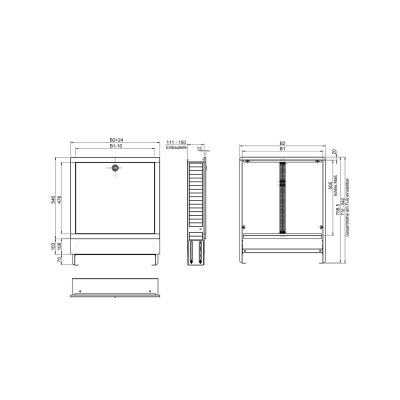

Anzahl Heizkreise mit Innenmaßen & Maueraussparung:

Für 2 - 3 Heizkreise
Innenmaße = Breite B1 401 mm
Maueraussparung = Breite B2 435 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm

Für 3 - 5 Heizkreise
Innenmaße = Breite B1 455 mm
Maueraussparung = Breite B2 489 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm

Für 5 - 6 Heizkreise
Innenmaße = Breite B1 540 mm
Maueraussparung = Breite B2 574 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm

Für 6 - 9 Heizkreise
Innenmaße = Breite B1 690 mm
Maueraussparung = Breite B2 724 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm

Für 9 - 11 Heizkreise
Innenmaße = Breite B1 840 mm
Maueraussparung = Breite B2 874 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm

Für 11 - 12 Heizkeise
Innenmaß = Breite B1 990 mm
Maueraussparung = Breite B2 1024 mm x Höhe 800 mm* x Tiefe 110 bis 160 mm


* gemessen am Rohfußboden mit komplett ausgezogenen Standfüßen



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
