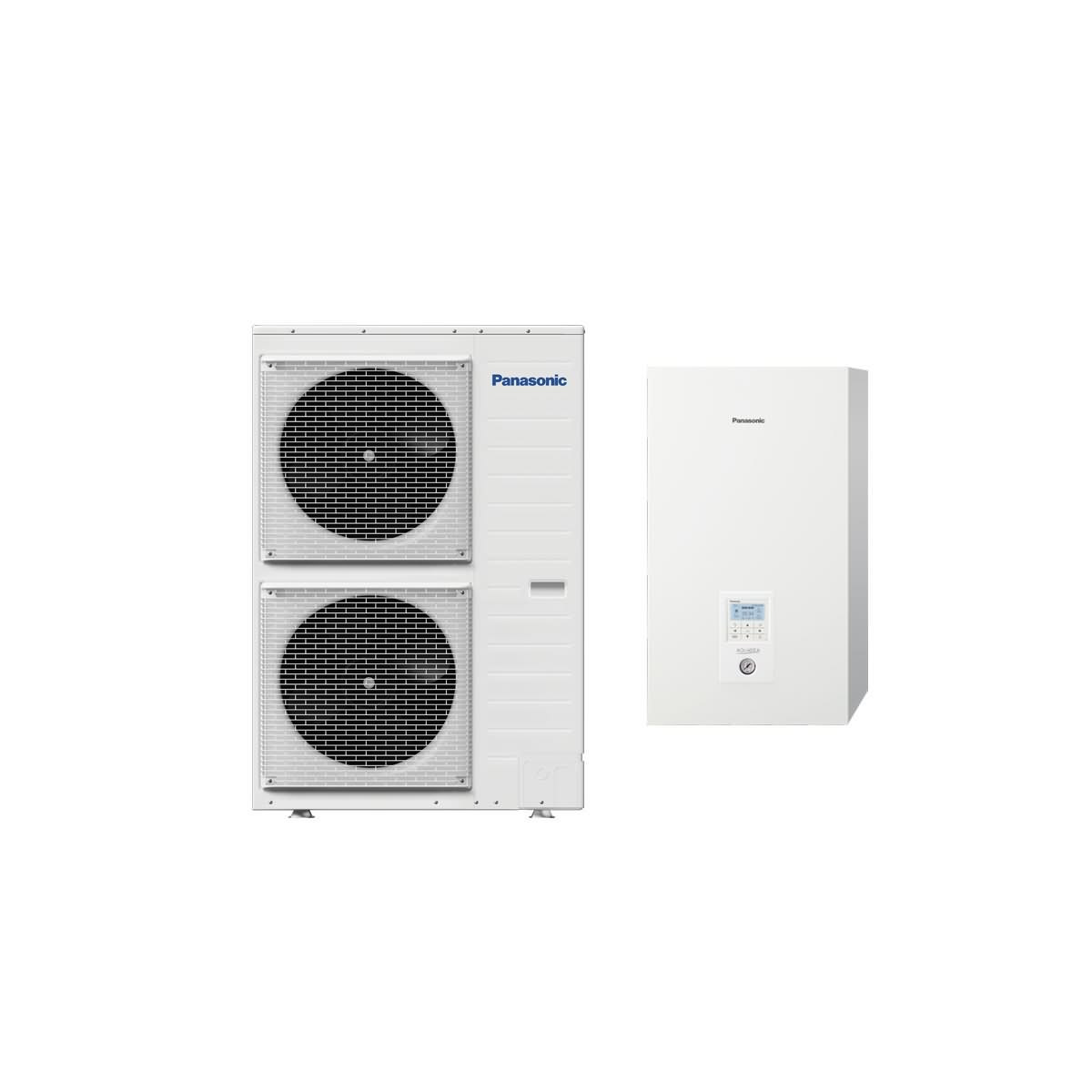

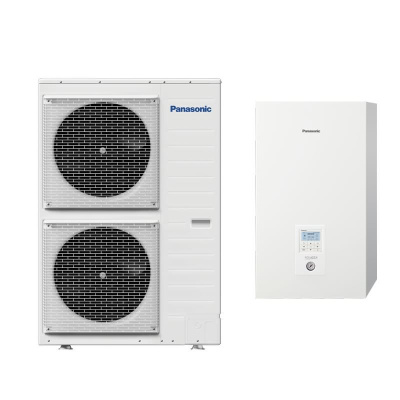

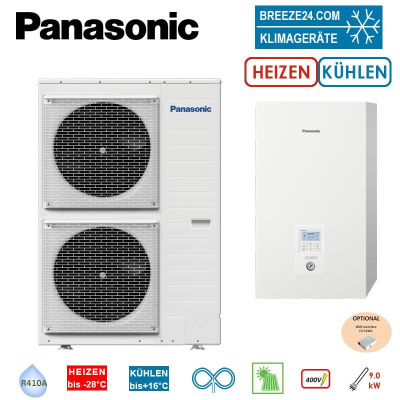

Panasonic Set Aquarea T-CAP Generation H WH-UX12HE8 + WH-SXC12H9E8 Hydromodul 12 kW | Heizstab 9 kW

Panasonic Aquarea T-CAP Generation H Set Außengerät für Wärmepumpen & Hydromodul | Heizen | Kühlen 9.0 kW Heizstab.

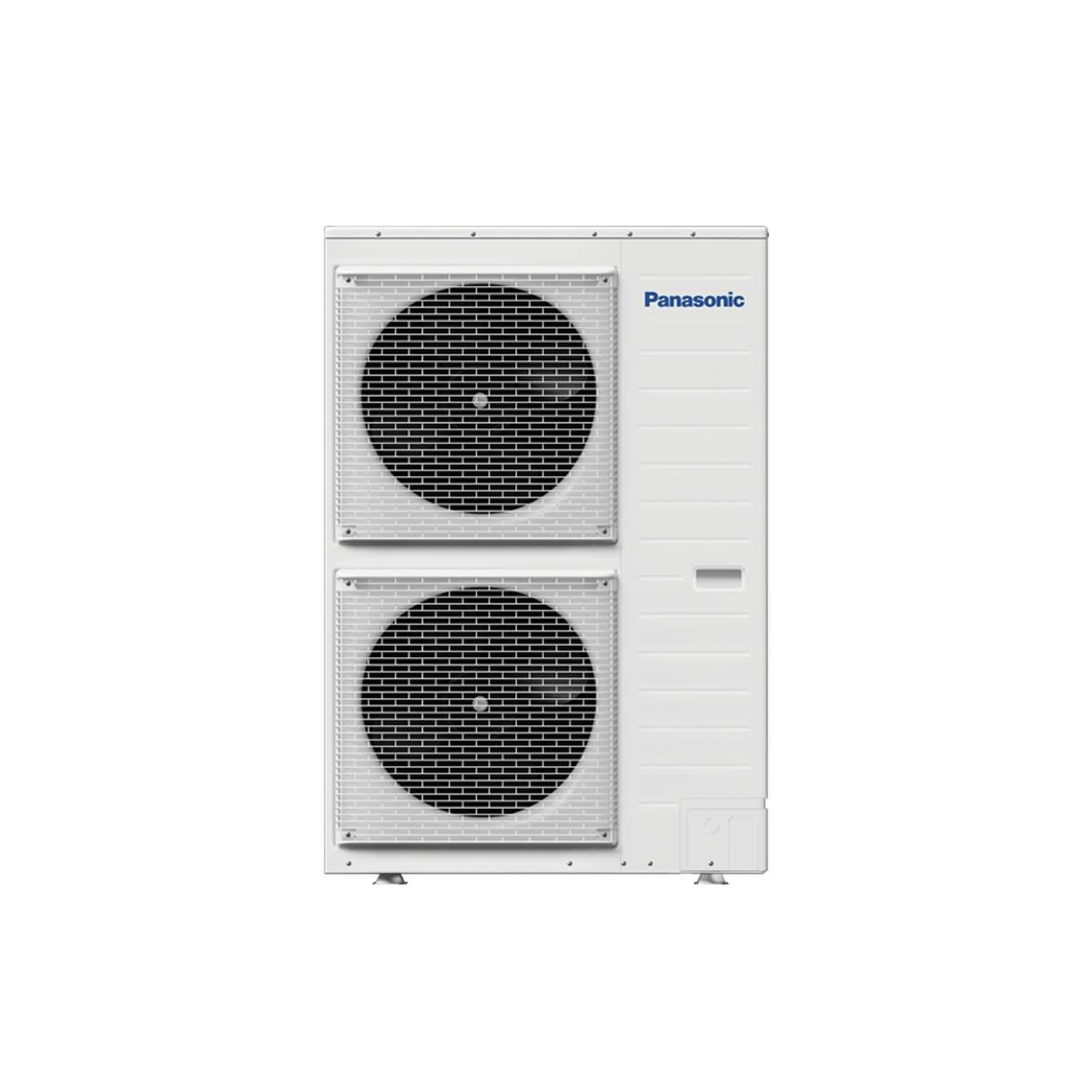

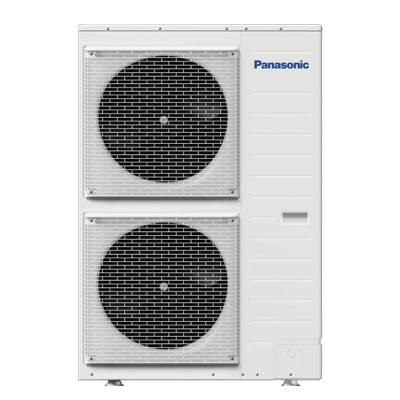

Panasonic Aquarea T-CAP Generation H Wärmepumpen Außengerät WH-XU12HE8 | 12.0 kW | 10.0 kW

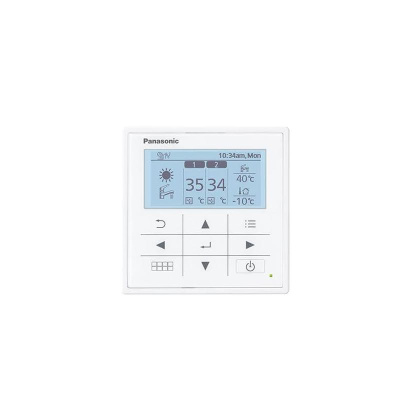

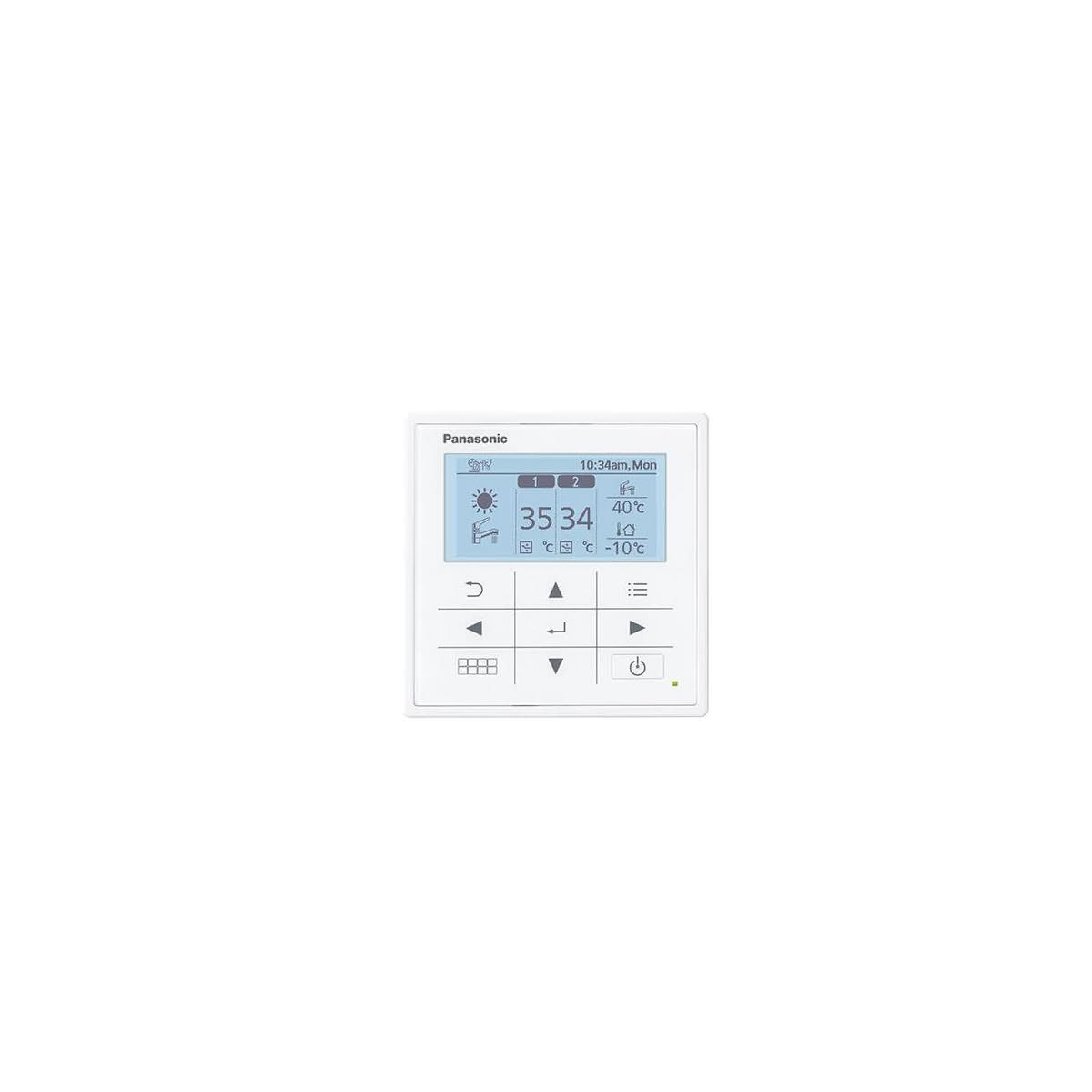

Die neuen Modelle der H-Generation erbringen ihre Nennleistung selbst bei Außentemperaturen bis -20°C ohne Zuhilfenahme des E-Heizstabs. Die neuen T-CAP-Modelle der H-Generation von Panasonic verfügen über ein völlig neu konzipiertes Hydromodul sowie einen ebenfalls neu entwickelten Regler mit grafischer, hintergrundbeleuchteter LCD-Anzeige und Touch-Tasten.

Dank ihrer ausgereiften Technologie und fortschrittlichen Regelung sind sie in der Lage, selbst bei –20°C nahezu die volle Heizleistung und Energieeffizienz ohne den Einsatz eines Elektro-Heizstabs zu gewährleisten, und können bei Außentemperaturen bis –28°C eingesetzt werden. Dies bietet eine hohe Sicherheit bei der Planung dieser Heizsysteme selbst bei kältesten regionalen Auslegungstemperaturen.

Die neue zusätzliche Baureihe flüsterleiser SQ-Modelle ermöglicht nun sogar die Aufstellung in schallkritischen Umgebungen.

Eigenschaften
Neu konzipiertes Hydromodul mit optimierter Zugänglichkeit der Elektro- und Hydraulikkomponenten, Farbe Weiß | Neue Baureihe flüsterleiser SQ-Modelle für den Einsatz in schallkritischen Umgebungen | Höchste derzeit mögliche Effizienzklasse (A++) | Neuer Heizungsregler mit grafischem Touch-Display | Optionale Zusatzplatine für erweiterte Systemfunktionen: zwei gemischte Heizkreise, Schwimm­badheizung, Bivalenz­steuerung, Solarthermiesteuerung, 0–10-V-Leistungs­steuerung, Smart-Grid-Eingänge | Integrierter Vortex-Volumenstrommesser zur dynamischen Anpassung des Volumenstroms der Panasonic Hocheffizienzpumpe | Integrierter Schmutzfänger mit Absperrventilen | Optionales 3-Wege-Umschaltventil-Set für den Einbau im Hydromodul

Gehäuse
aus verzinktem und einbrennlackiertem Stahlblech für Aufstellung im Freien. Leicht abnehmbarer Gehäusedeckel zum einfachen Zugriff auf interne Bauteile. Grundplatte mit Befestigungslaschen und Kondensatöffnung.

Lüftereinheit
Stufenlos regelbare DC-Ventilatormotoren mit schall- und strömungstechnisch optimierten Kunststoff-Lüfterrädern in axialer Bauform.

Kältekreislauf
Wärmetauscher aus Kupferrohren mit aufgepressten Aluminiumlamellen. Doppel-Rollkolbenverdichter, schallgedämmt und schwingungsgedämpft gelagert sowie mit einem druckseitigen Schalldämpfer versehen. Elektronisches Expansionsventil, 4-Wege-Kreislaufumkehrventil, Filtertrockner und Absperrventile mit Prüfanschluss. Zusätzlicher Kreislauf zur Erhöhung der Heizleistung bei niedrigen Außentemperaturen. Werkseitig auf Druckfestigkeit und Dichtheit geprüft und mit Kältemittel-Grundfüllung versehen.

Regelung
Modulierende Leistungsanpassung des Verdichters durch INVERTER+ Regelelektronik. Temperaturfühler für Außentemperatur, Verdichter-, Heißgas- und Saugleitungstemperatur sowie Verdampfertemperatur. Kreislaufumkehr für rasches und effizientes Abtauen des Außengeräte-Wärmetauschers. Verbessertes Abtauverhalten durch Bypass-Abtauung. Kommunikationsbausteine zum optimalen Datenaustausch mit dem Hydromodul.

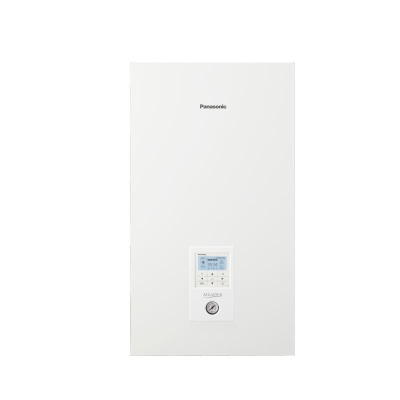

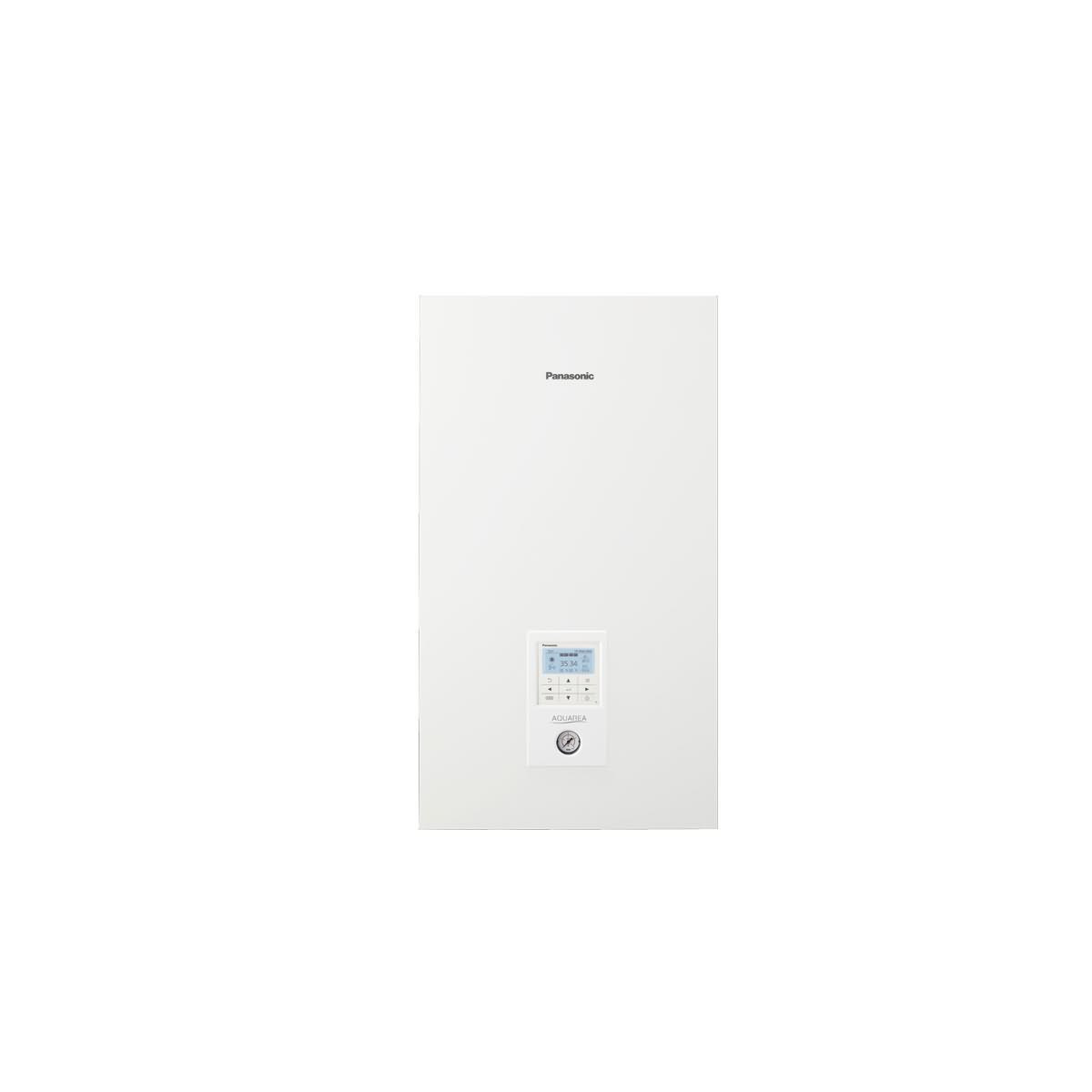

Panasonic Hydromodul WH-SXC12H9E8 | 9.0 kW Heizstab | 400 V
Gehäuse aus verzinktem und einbrennlackiertem Stahlblech. Leicht abnehmbarer Gehäusedeckel zum einfachen Zugriff auf interne Bauteile. Wandhalterung aus verzinktem Stahlblech. Bedientafel und Manometer ohne Öffnen des Gehäuseszugänglich.

Hydraulikkreislauf
Vorlauftemperaturen bis 55°C. Heizleistung gleichbleibend bis Außentemperaturen von -15°C (bei 35°C Vorlauftemperatur). Edelstahl-Plattenwärmetauscher. Hocheffizienzpumpe mit verstellbarem Volumenstrom. Strömungswächter. Elektro-Heizstab mitthermischem Überstromauslöser. Sicherheits- und Entlüftungsventil. Manometer zur Anzeige des Systemdrucks.Ausdehnungsgefäß.

Regelung
Getrennte Heizungs- bzw. Brauchwarmwasserregelung mit übersichtlicher Bedientafel. Kontinuierliche Anzeige von Außen- und Vorlauftemperatur. Außentemperaturgeführte Anpassung der Vorlauftemperatur im Heizungsbetrieb. Temperaturfühler für Verflüssiger-, Vorlauf- und Rücklauftemperatur. Wochenzeitschaltuhr zur zeitabhängigen Ein/Ausschaltung und Betriebsartvorgabe. Anti-Legionellen-Schaltung. Bedarfsabhängige Regelung der elektrischen Zusatzheizung. Solarsteuerung durch optionale Zusatzplatine. Selbstdiagnosesystem mit Anzeige von Fehlercodes. Kommunikationsbausteine zum optimalen Datenaustausch mit dem Außengerät.

Externe Anschlussmöglichkeiten:
Zusatzplatine für Solarsteuerung | Steuereingang für externe Ein-/Ausschaltung | Steuereingang für externen Raumthermostaten | Steuerausgang für 2-Wege-Ventil (Kühlbetrieb) | Steuerausgang für 3-Wege-Ventil (Heizung / Brauchwasser)

Elektrische Ausstattung:
Elektrische Zusatzheizung | Thermischer Überlastschutz für elektrische Zusatzheizung| FI-Schutzschalter | Schnittstellenkarte für Steuerein- und -ausgänge



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
