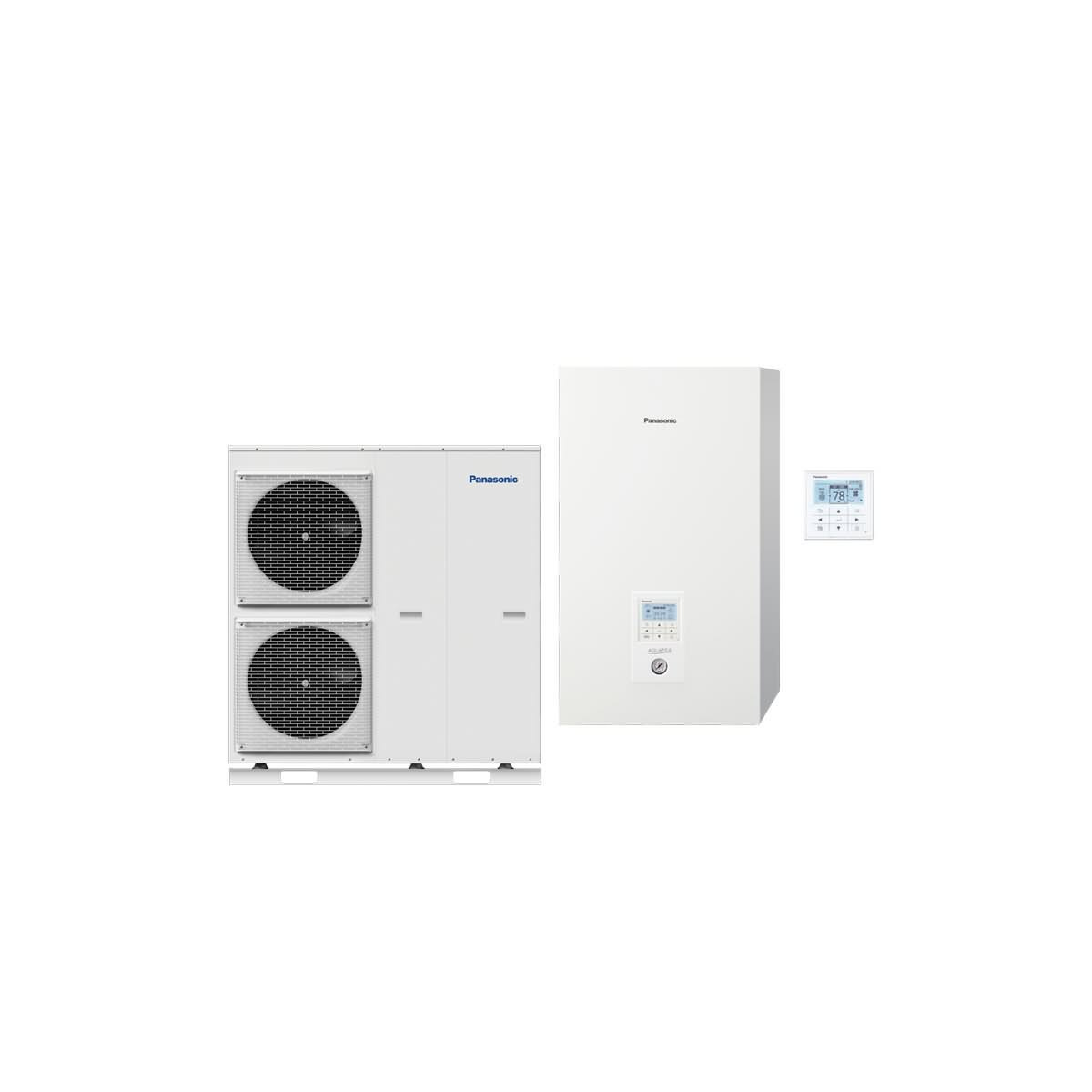

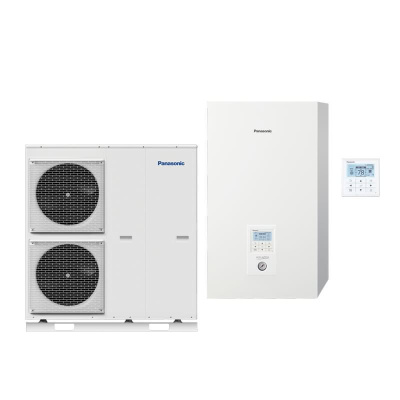

Panasonic Set Aquarea T-CAP Generation H WH-UQ12HE8 + WH-SQC12H9E8 Hydromodul 12 kW | Heizstab 9 kW

Panasonic Aquarea T-CAP Generation H T-CAP Set Außengerät für Wärmepumpen & Hydromodul mit 9.0 kW Heizstab | Heizen | Kühlen | 400 Volt..

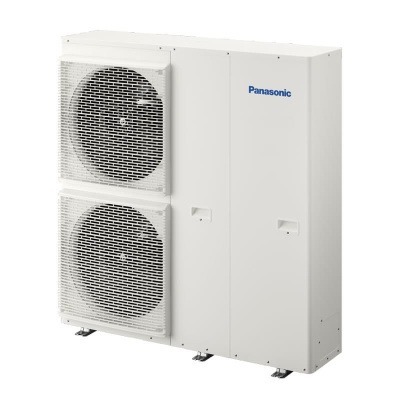

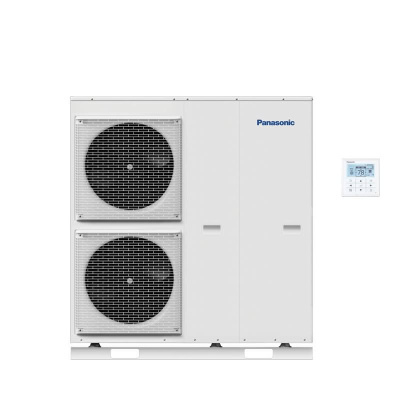

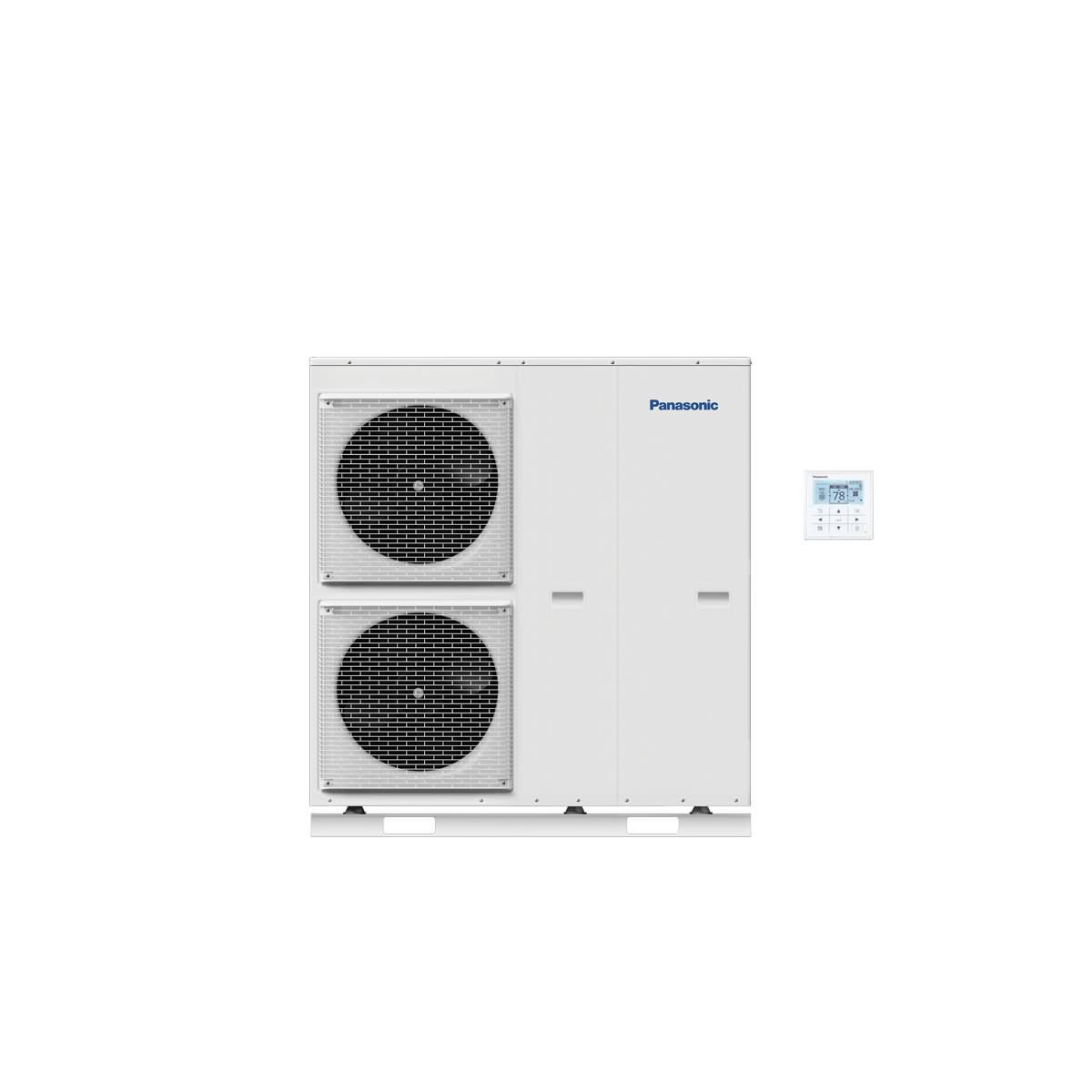

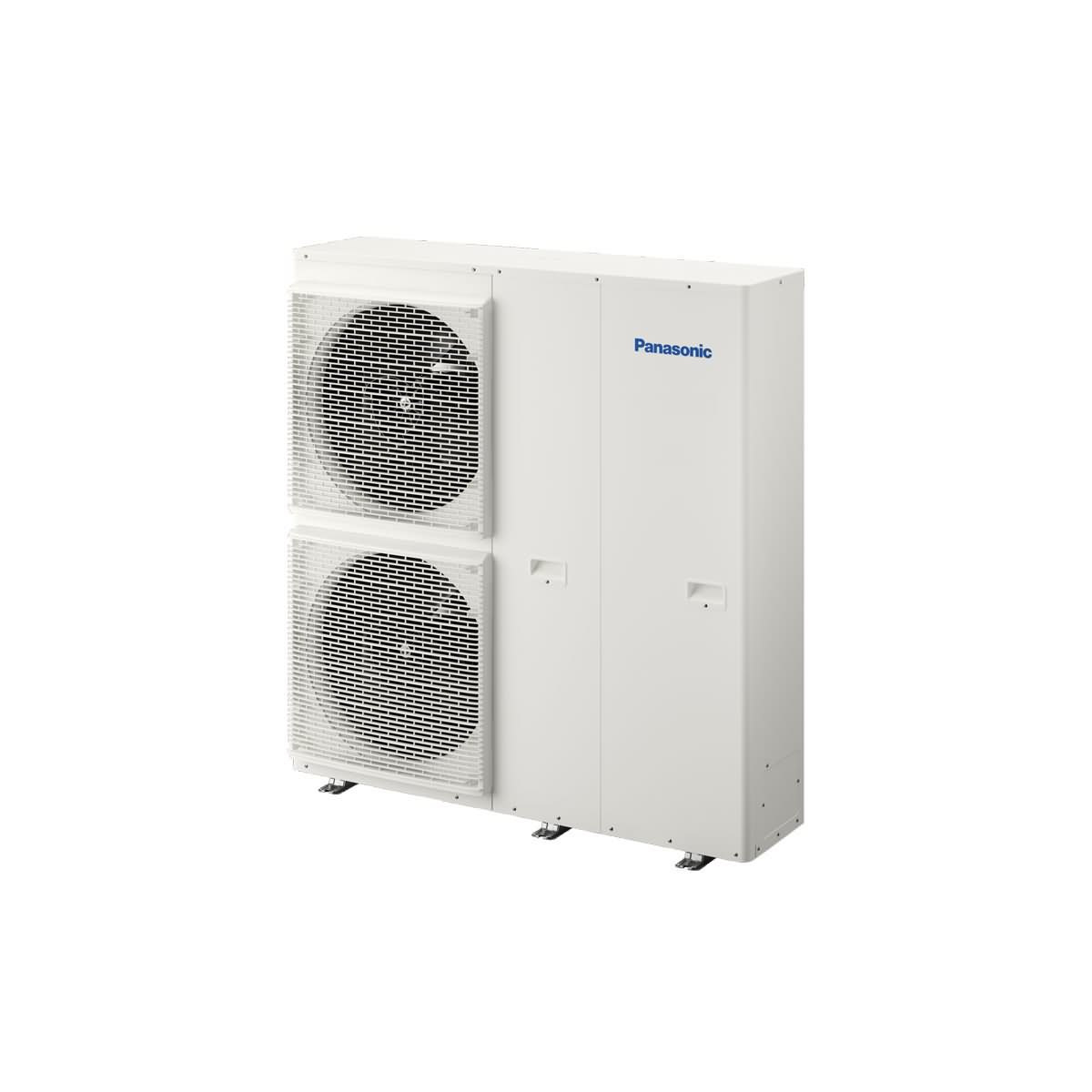

Panasonic Außengerät Aquarea T-CAP Generation H WH-UQ12HE8 | 12.0 kW | 10.0 kW | 400 Volt
Die neuen Modelle der H-Generation erbringen ihre Nennleistung selbst bei Außentemperaturen bis -20°C ohne Zuhilfenahme des E-Heizstabs. Die neuen T-CAP-Modelle der H-Generation von Panasonic verfügen über ein völlig neu konzipiertes Hydro­modul sowie einen ebenfalls neu entwickelten Regler mit grafischer, hintergrundbeleuchteter LCD-Anzeige und Touch-Tasten.

Dank ihrer ausgereiften Technologie und fortschrittlichen Regelung sind sie in der Lage, selbst bei –20°C nahezu die volle Heizleistung und Energieeffizienz ohne den Einsatz eines Elektro-Heizstabs zu gewährleisten, und können bei Außentemperaturen bis –28°C eingesetzt werden. Dies bietet eine hohe Sicherheit bei der Planung dieser Heizsysteme selbst bei kältesten regionalen Auslegungstemperaturen.

Die neue zusätzliche Baureihe flüsterleiser SQ-Modelle ermöglicht nun sogar die Aufstellung in schallkritischen Umgebungen.

Aquarea, ein innovatives neues Niedrigenergiesystem basierend auf der Luft-Wasser-Wärmepumpentechnologie
Aquarea wärmt Ihr Zuhause auch bei extremen Außentemperaturen effektiv und effizient. Aquarea kann auch im Sommer den Raum kühlen und das ganze Jahr über heißes Wasser liefern. Aquarea T-CAP ist die Serie für Nachrüstungen und Neubauten, die die Gesamtkapazität auch bei extrem kalten Umgebungsbedingungen behält. Das Bi-Bloc-System: Das System, getrennte Innen- und Außeneinheiten, wird an das Heizungs- und/oder Warmwassersystem angeschlossen.

Mit Aquarea-Wärmepumpen bis zu 80% Energie sparen
Aquarea nutzt die Wärmeenergie der Umgebungsluft als erneuerbare und kostenlose Energiequelle, um Gebäude zu erwärmen bzw. zu kühlen und Warmwasser für den sanitären Bereich zu erzeugen.

Eigenschaften
Neu konzipiertes Hydromodul mit optimierter Zugänglichkeit der Elektro- und Hydraulikkomponenten, Farbe Weiß | Neue Baureihe flüsterleiser SQ-Modelle für den Einsatz in schallkritischen Umgebungen | Höchste derzeit mögliche Effizienzklasse (A++) | Neuer Heizungsregler mit grafischem Touch-Display | Optionale Zusatzplatine für erweiterte Systemfunktionen: zwei gemischte Heizkreise, Schwimm­badheizung, Bivalenz­steuerung, Solarthermiesteuerung, 0–10-V-Leistungs­steuerung, Smart-Grid-Eingänge | Integrierter Vortex-Volumenstrommesser zur dynamischen Anpassung des Volumenstroms der Panasonic Hocheffizienzpumpe | Integrierter Schmutzfänger mit Absperrventilen | Optionales 3-Wege-Umschaltventil-Set für den Einbau im Hydromodul

Gehäuse
aus verzinktem und einbrennlackiertem Stahlblech für Aufstellung im Freien. Leicht abnehmbarer Gehäusedeckel zum einfachen Zugriff auf interne Bauteile. Grundplatte mit Befestigungslaschen und Kondensatöffnung.

Lüftereinheit
Stufenlos regelbare DC-Ventilatormotoren mit schall- und strömungstechnisch optimierten Kunststoff-Lüfterrädern in axialer Bauform.

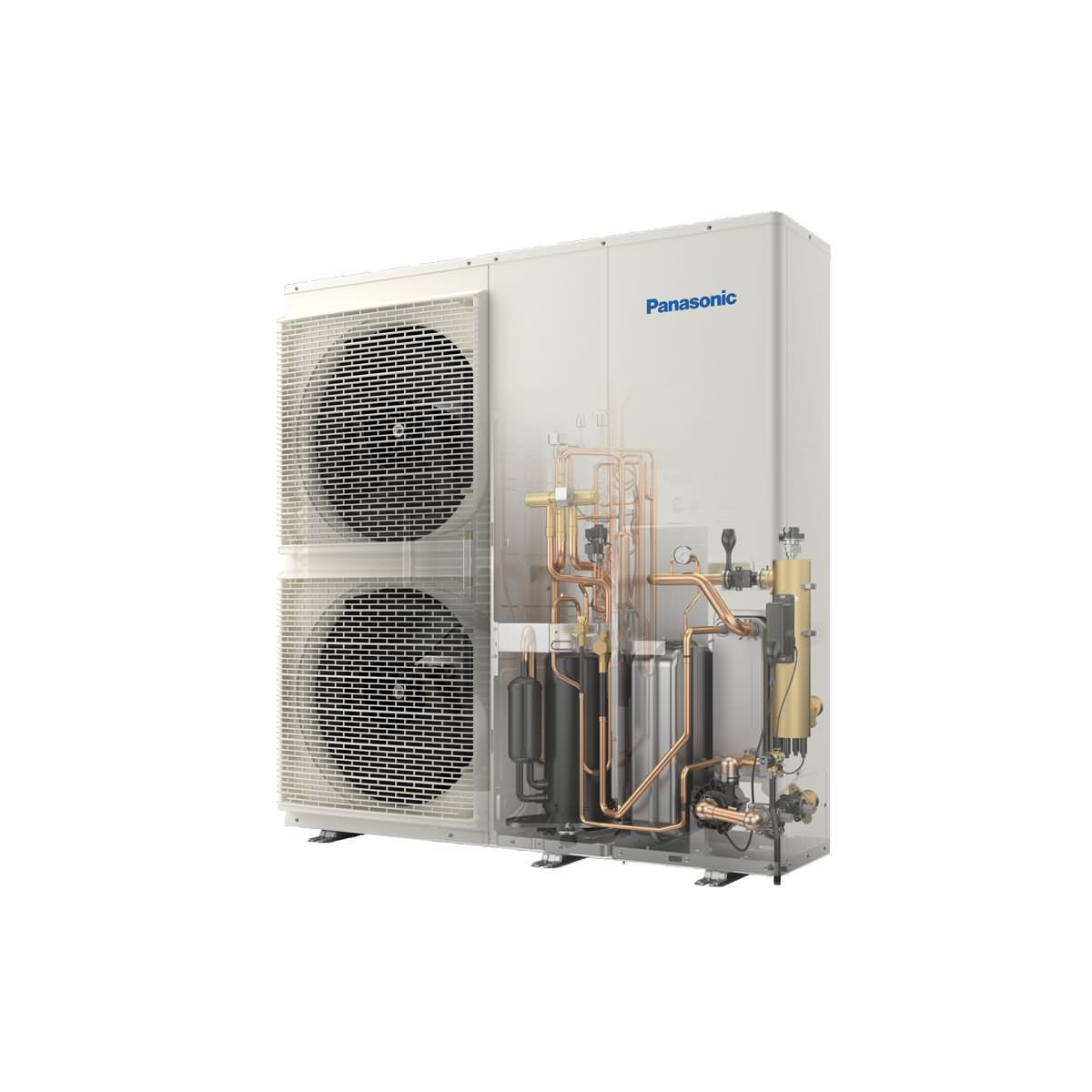

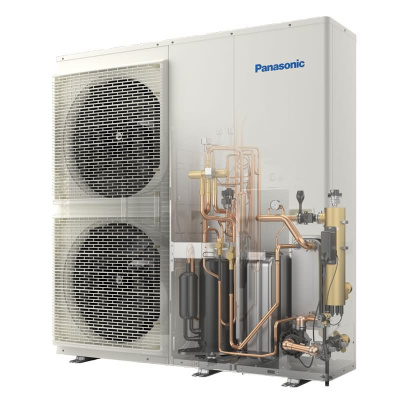

Kältekreislauf
Wärmetauscher aus Kupferrohren mit aufgepressten Aluminiumlamellen. Doppel-Rollkolbenverdichter, schallgedämmt und schwingungsgedämpft gelagert sowie mit einem druckseitigen Schalldämpfer versehen. Elektronisches Expansionsventil, 4-Wege-Kreislaufumkehrventil, Filtertrockner und Absperrventile mit Prüfanschluss. Zusätzlicher Kreislauf zur Erhöhung der Heizleistung bei niedrigen Außentemperaturen. Werkseitig auf Druckfestigkeit und Dichtheit geprüft und mit Kältemittel-Grundfüllung versehen.

Regelung
Modulierende Leistungsanpassung des Verdichters durch INVERTER+ Regelelektronik. Temperaturfühler für Außentemperatur, Verdichter-, Heißgas- und Saugleitungstemperatur sowie Verdampfertemperatur. Kreislaufumkehr für rasches und effizientes Abtauen des Außengeräte-Wärmetauschers. Verbessertes Abtauverhalten durch Bypass-Abtauung. Kommunikationsbausteine zum optimalen Datenaustausch mit dem Hydromodul.

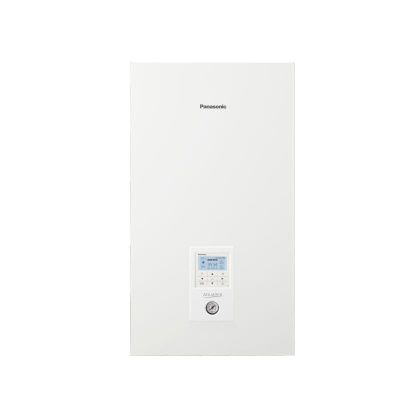

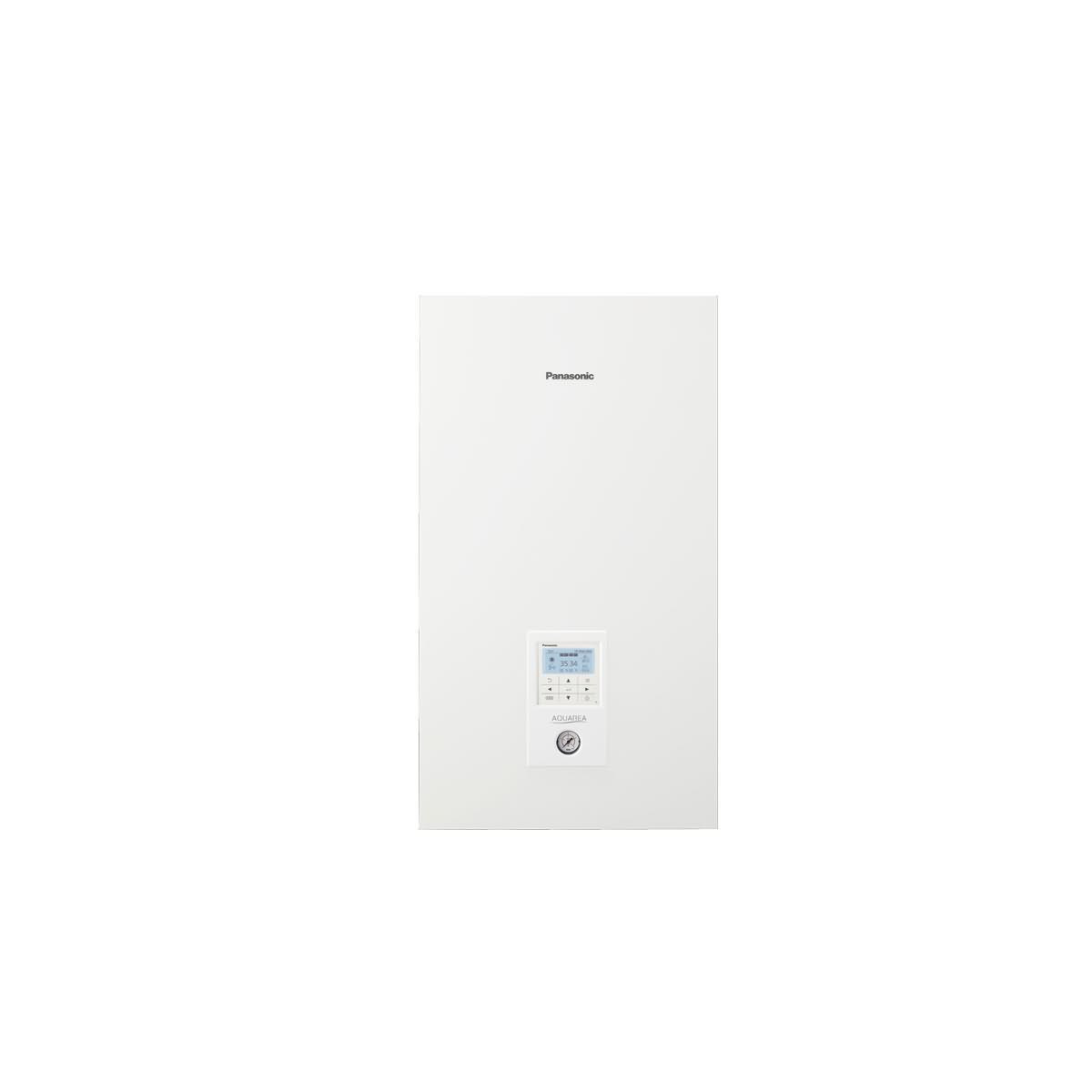

Panasonic Hydromodul Aquarea T-CAP Generation H | WH-SQC12H9E8 mit 9.0 kW Heizstab | Heizen | Kühlen | 400 Volt.
Gehäuse aus verzinktem und einbrennlackiertem Stahlblech, Farbe Weiß. Gehäusedeckel mit Scharnieren versehen zum einfachen Zugriff auf interne Bauteile. Elektroteile in eigenem Schaltkasten aus Stahlblech im Gehäuseinnern untergebracht und mit eigener Klapptür versehen.

Wandhalterung aus verzinktem Stahlblech. Bedieneinheit und Manometer ohne Öffnen des Gehäuses zugänglich. Bedieneinheit/Regler ausbaubar für externe Montage, Einbauöffnung in Gehäusedeckel durch Kunststoff-Verschlussdeckel verschließbar.

Hydraulikkreislauf
Vorlauftemperaturen bis 55°C. Edelstahl-Plattenwärmetauscher. Schmutzfänger inklusive Absperrventilen für einfache Reinigung. Automatischer Entlüfter. Umwälzpumpe als Hocheffizienzpumpe. Vortex-Durchflussmesser als Strömungswächter und für autoadaptive Steuerung der Pumpendrehzahl. Elektro-Heizstab mit thermischem Überstromauslöser, nutzbar für Heiz- und für Brauchwasserbetrieb. Sicherheits- und Entlüftungsventil. Manometer zur Anzeige des Systemdrucks. Ausdehnungsgefäß.

Freiraum für den Einbau des optionalen 3-Wege-Umschaltventil-Sets im Hydromodul, alternativ kann auch ein externes 3-Wege-Umschaltventil verwendet werden.

Regelung
Übersichtliche Bedieneinheit/Regler mit grafischem, hintergrundbeleuchtetem 3,5-Zoll-Display sowie Tastenfeld mit Touch-Tasten, integrierter Raumtemperaturfühler, optionaler separater Außentemperaturfühler anschließbar. Leicht verständliche Symbole sowie Klartextanzeige in 10 verschiedenen Benutzersprachen. Zusätzliches Schnellmenü für den Anwender. Standard-Regler für einen Heizkreis, inklusive Bivalenzsteuerung für zusätzliche Wärmequelle.

Erweiterte Funktionen durch Zusatzplatine | Optional
Regelung von zwei gemischten Heizkreisen oder von einem gemischten Heizkreis und einem Schwimmbad, 0-10-V-Leistungssteuerung, Pufferspeicher-Temperaturregelung, Solarthermiesteuerung, externer Eingang für Umschaltung Heizen/Kühlen, Smart-Grid-Eingänge, Störmeldeausgang.

Getrennte Heizungs- bzw. Brauchwarmwasserregelung | Optional
Außentemperaturgeführte Anpassung der Vorlauftemperatur im Heizungsbetrieb. Wochenzeitschaltuhr zur zeitabhängigen Ein/Ausschaltung und Betriebsartvorgabe. Anti-Legionellen-Schaltung, auch für tägliche Nutzung. Bedarfsabhängige Regelung der elektrischen Zusatzheizung, sowohl für Heizung als auch für Brauchwasser. Selbstdiagnosesystem mit Anzeige von Fehlercodes.

Aquarea Smart Cloud | Optional
Aquarea Smart Cloud ist eine leistungsstarke, intuitiv bedienbare und kostenfreie Cloud-Anwendung zur Bedienung und Fernwartung von Aquarea Systemen, die jederzeit und überall verfügbar ist. Leicht bedienbares Energiemanagement ganz bequem über die Cloud-Anwendung.

Das Smart-Cloud-System für Aquarea ist nicht einfach nur ein Regler zum Ein- und Ausschalten des Heizsystems. Es ist viel mehr eine vom Endanwender intuitiv bedienbare Anwendung zur Steuerung des gesamten Heizungs- und Warmwassersystems sowie zur Überwachung des Energieverbrauchs – auch von unterwegs !

Aquarea Service Cloud | Optional
Mit Aquarea Service Cloud können Servicebetriebe und Installateure die Aquarea-Heizsysteme ihrer Kunden per Fernwartungszugriff betreuen. Dies ermöglicht ihnen das Ausführen von vorbeugenden Wartungsmaßnahmen und Systemoptimierungen sowie das Beseitigen von Störungen, sobald sie auftreten.

Externe Anschlussmöglichkeiten des Standardreglers:
Optionale Zusatzplatine für erweiterte Funktionalität, Steuereingang für externe Ein-/Ausschaltung, Steuereingang für Außentemperaturfühler, Steuereingang für externen Raumtemperaturfühler und Raumthermostaten, Steuerausgang für 2-Wege-Ventil (Kühlbetrieb), Steuerausgang für 3-Wege-Ventil (Heizung /Warmwasser).



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
