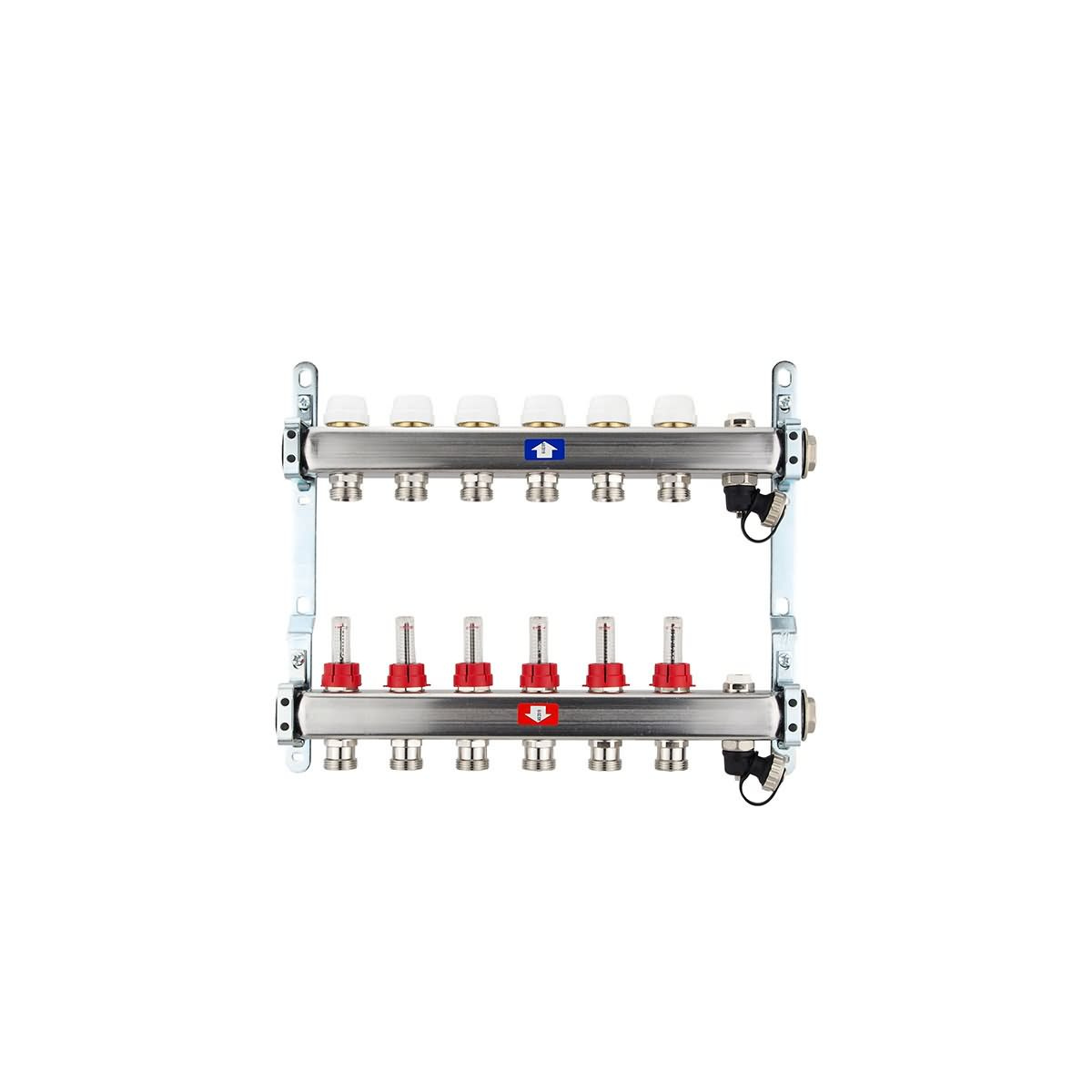

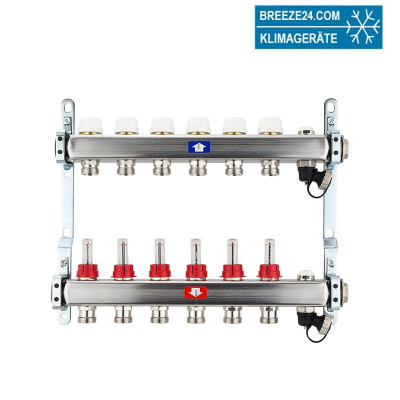

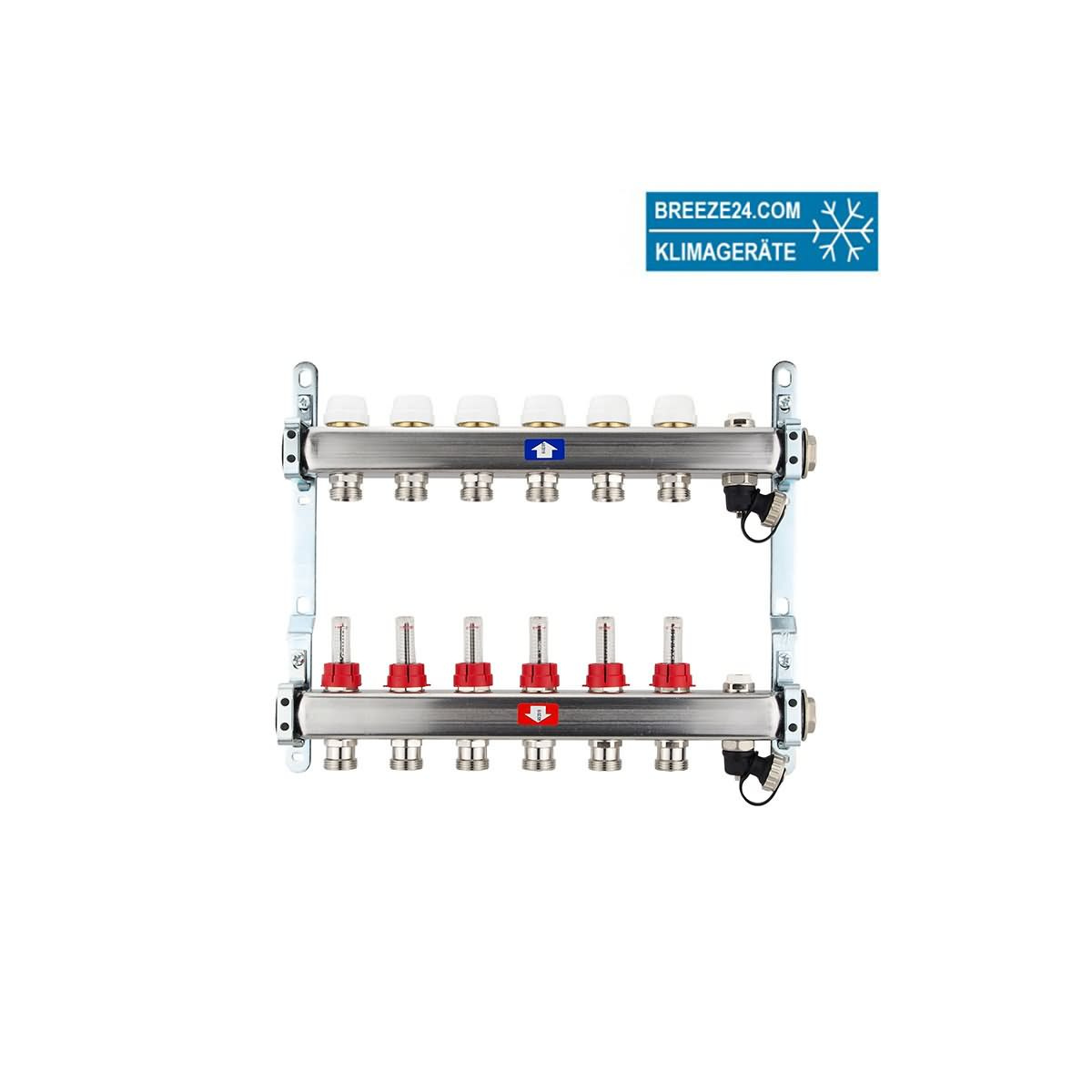

Fußbodenheizungsverteiler aus Edelstahl mit Topmeter für 6 Heizkreise | A |

Fußbodenheizungsverteiler aus Edelstahl mit Topmeter für 6 Heizkreise.

Erhältliche Ausführungen:

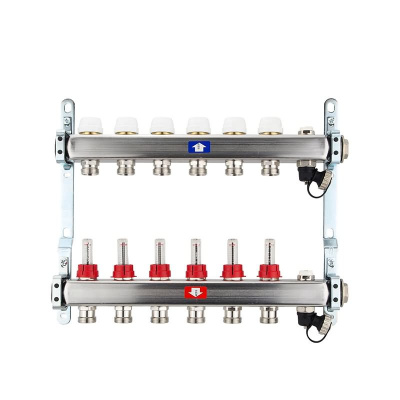

| A | Verteiler ohne Anschlussset: Verteiler vormontiert

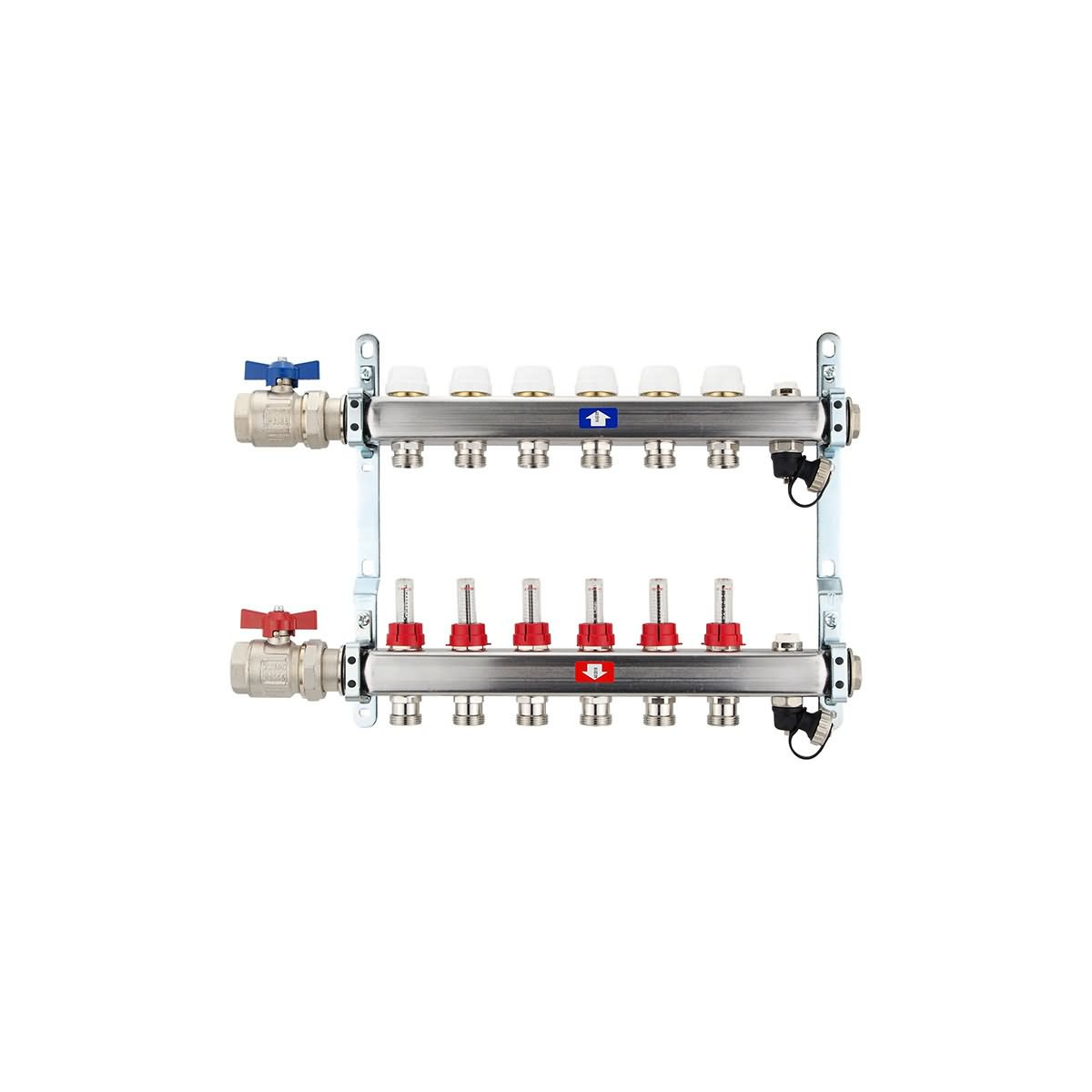

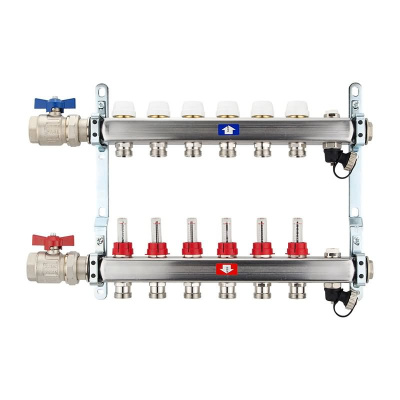

| B | Verteiler mit Anschlussset für waagrechte Montage: Verteiler vormontiert, 2x Kugelhahn 1"

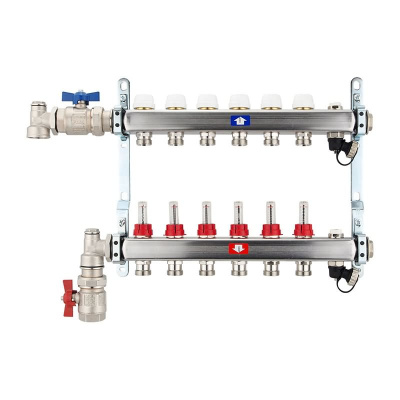

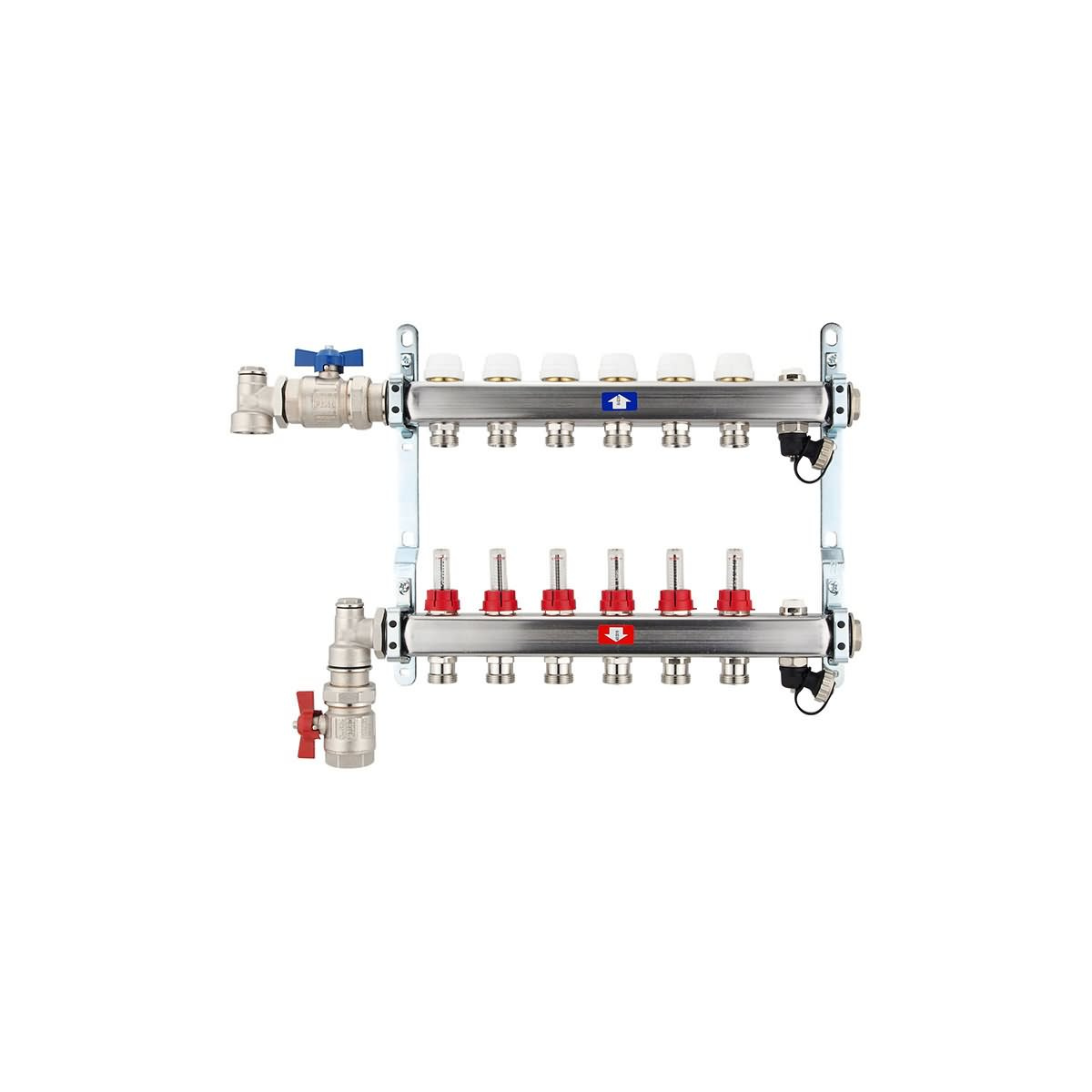

| C | Verteiler mit Anschlussset für senkrechte Montage: Verteiler vormontiert, 2x Kugelhahn 1", 2x Winkelstück

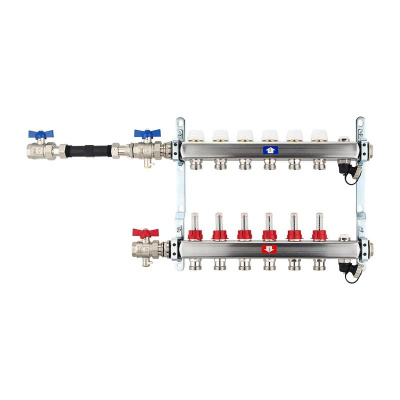

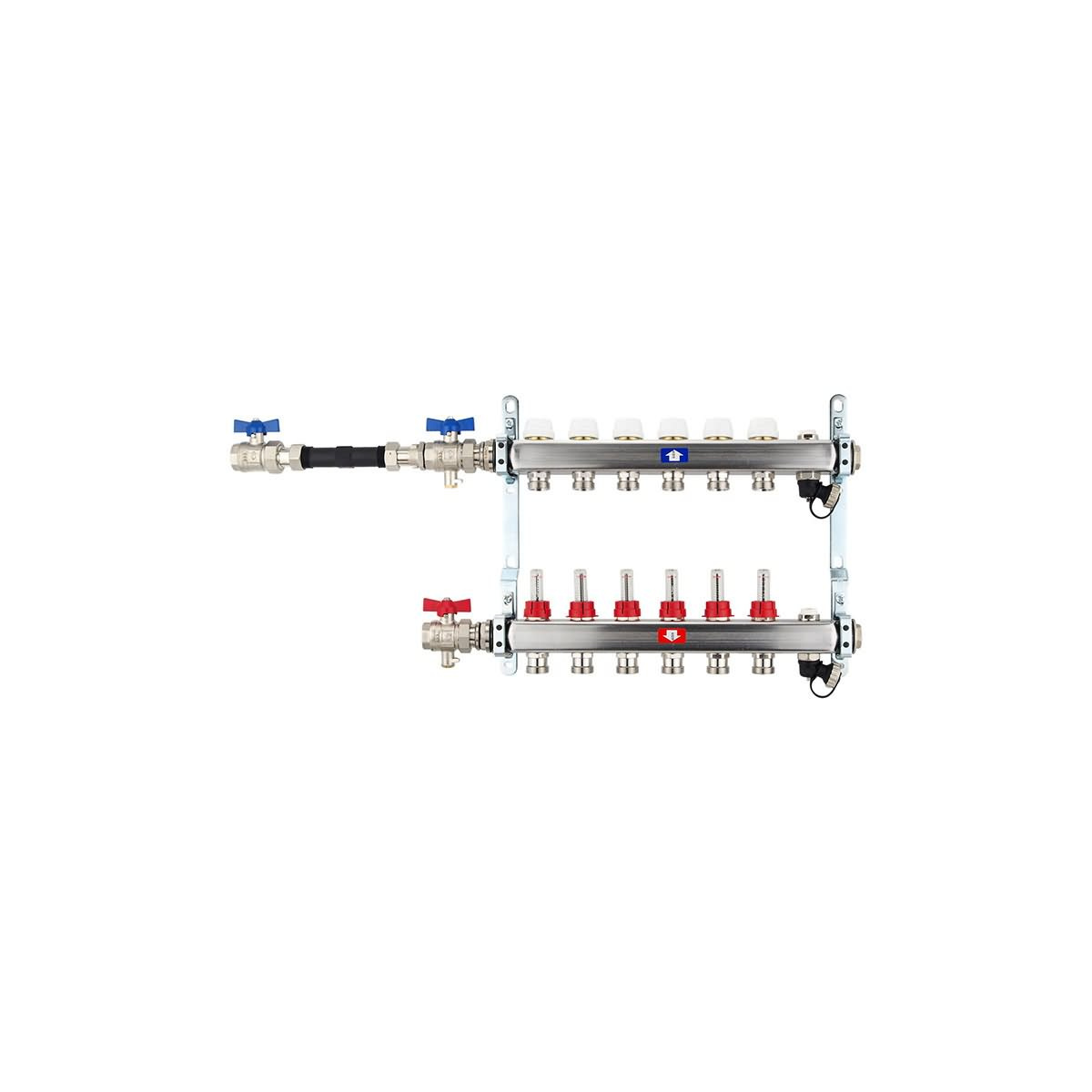

| D | Verteiler mit WMZ-Anschlussset 110 mm für waagrechte Montage: Verteiler vormontiert, 1x Anschluss-Set für Wärmezähler mit 3/4 Zoll-Gewinde - 110 mm - Durchgangsfrom

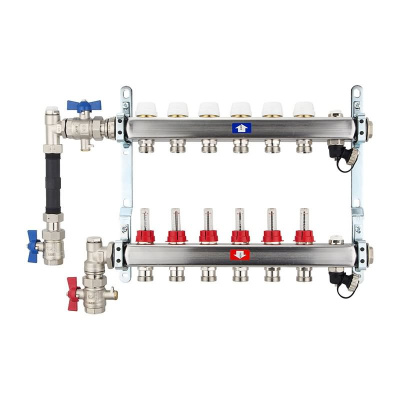

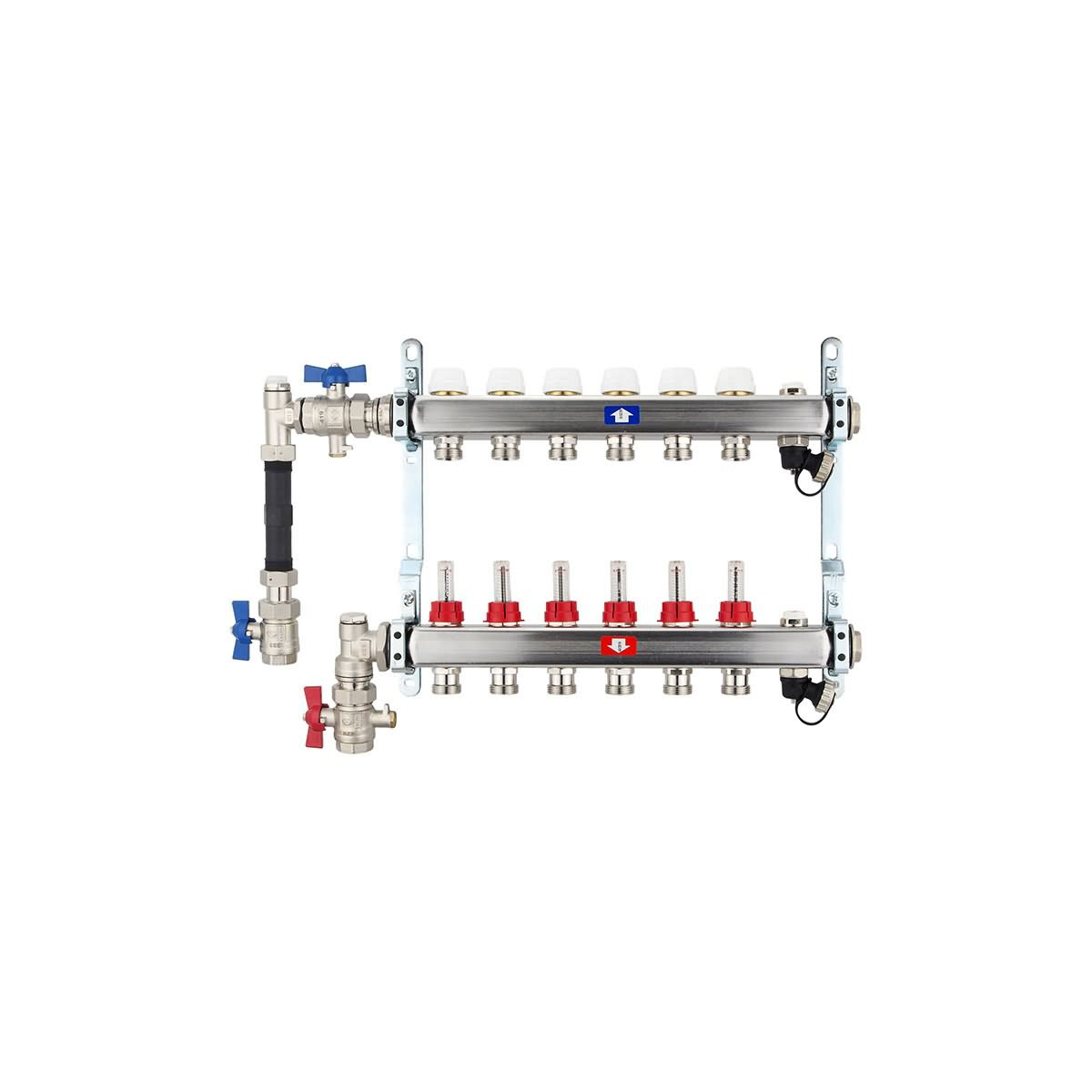

| E | Verteiler mit WMZ-Anschlussset 110 mm für senkrechte Montage: Verteiler vormontiert, 1x Anschluss-Set für Wärmezähler mit 3/4 Zoll-Gewinde - 110 mm - Winkelform

Anwendungen:
Dieses moderne Heizkreis-Verteilersystem sichert Ihnen die perfekte Wärmeverteilung im ganzen Haus. Durch die innovative Technik arbeitet dieser FBH-Verteiler zuverlässig, bedarfsgerecht und besonders kostensparend.

Die Handradverstellungen ermöglichen eine reproduzierbare, manuelle Durchflusseinstellung. Die Verteilerventile sind für die Aufnahme von elektrischen Stellantrieben vorbereitet und ermöglichen in Verbindung mit unseren Stellantrieben eine annähernd lineare Ventilkurve.

Unterschiedliche Ventilhübe generieren unterschiedliche Durchflussmengen. Sie garantieren dadurch eine individuelle und genau auf Ihre Ansprüche zugeschnittene Regulierung der Raumtemperatur. Der eingebaute Entlüfter sorgt für die Entlüftung von Vor- und Rücklauf und erhöht damit Betriebssicherheit und Benutzerkomfort.

Der Verteiler lässt sich mit dem optional erhältlichen Doppelnippel durch den beidseitigen Gewindeanschluss einfach erweitern und mit weiteren Verteilern verbinden.

Der Verteiler wird vormontiert in einer stabilen, rutschsicheren Kartonage geliefert.

Vor- und Rücklaufbalken werden an das Heizungssystem angeschlossen. Über die optionalen Verschraubungen lassen sich die Heizkreise an die 2-12 Eurokonus-Abgänge (abhängig von der Ausführung), problemlos anschließen. Die ausgelegte Durchflussmenge wird je Kreis am TOPMETER eingestellt. Raumthermostate mit Stellantrieben sorgen für raumindividuelle Behaglichkeit.

Allgemeine Vorteile:

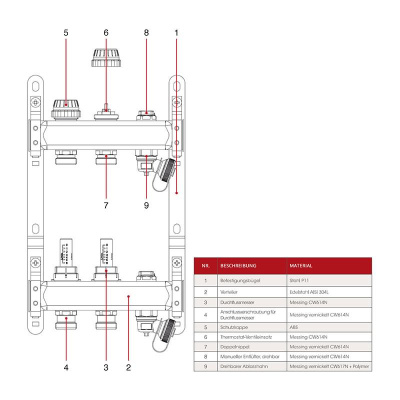

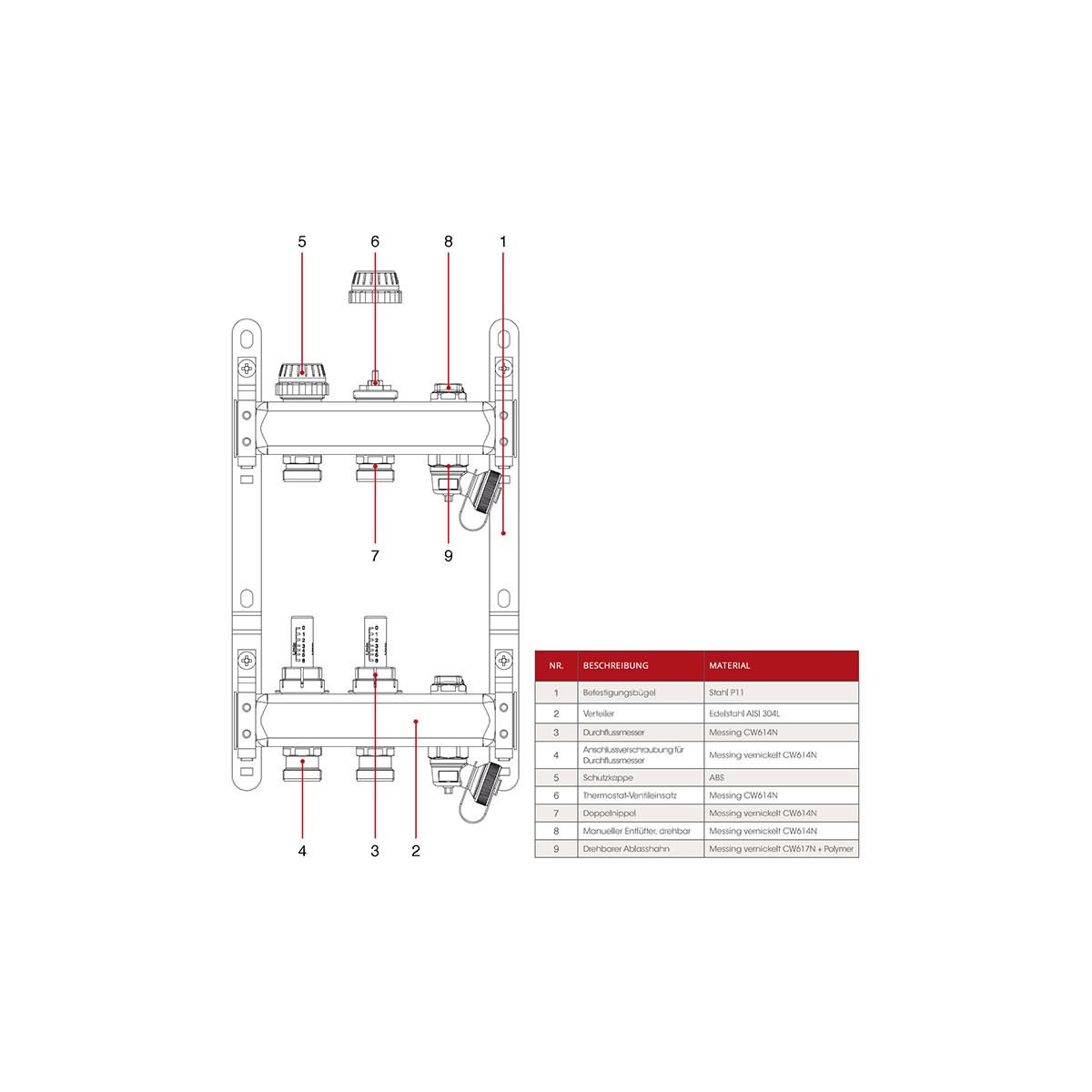

Robuste Oberfläche: Edelstahl AISI 304L | Modernes, edles Design | Höhere Durchflusswerte dank größerem Querschnitt der Stäbe | Mehrere Verteiler einfach kombinieren und verbinden mit optional erhältlichem Doppelnippel | Ventilober- und -unterteil selbst zentrierend | Genaue Adaptierung des Ventil-Schließmaßes, da alles aus einer Hand | Rücklaufventile zur Aufnahme elektrischer Stellantriebe vorbereitet | Eingebaute Topmeter ermöglichen hydraulischen Abgleich | Durchfluss durch Handradverstellung manuell regulierbar | Flache Metallbügel mit schalldämmenden Gummieinlagen | Montagefreundlich durch versetzt angeordnete Verteilerbalken | Versorgungsleitungen können durch einfaches Drehen der Verteilerbalken links- oder rechtsseitig angeschlossen werden | Integriertes Entlüftungsventil und vormontierte Wartungshähne | Verschiedene Größen und Ausführungen für jeden Einsatzzweck


Technische Daten:

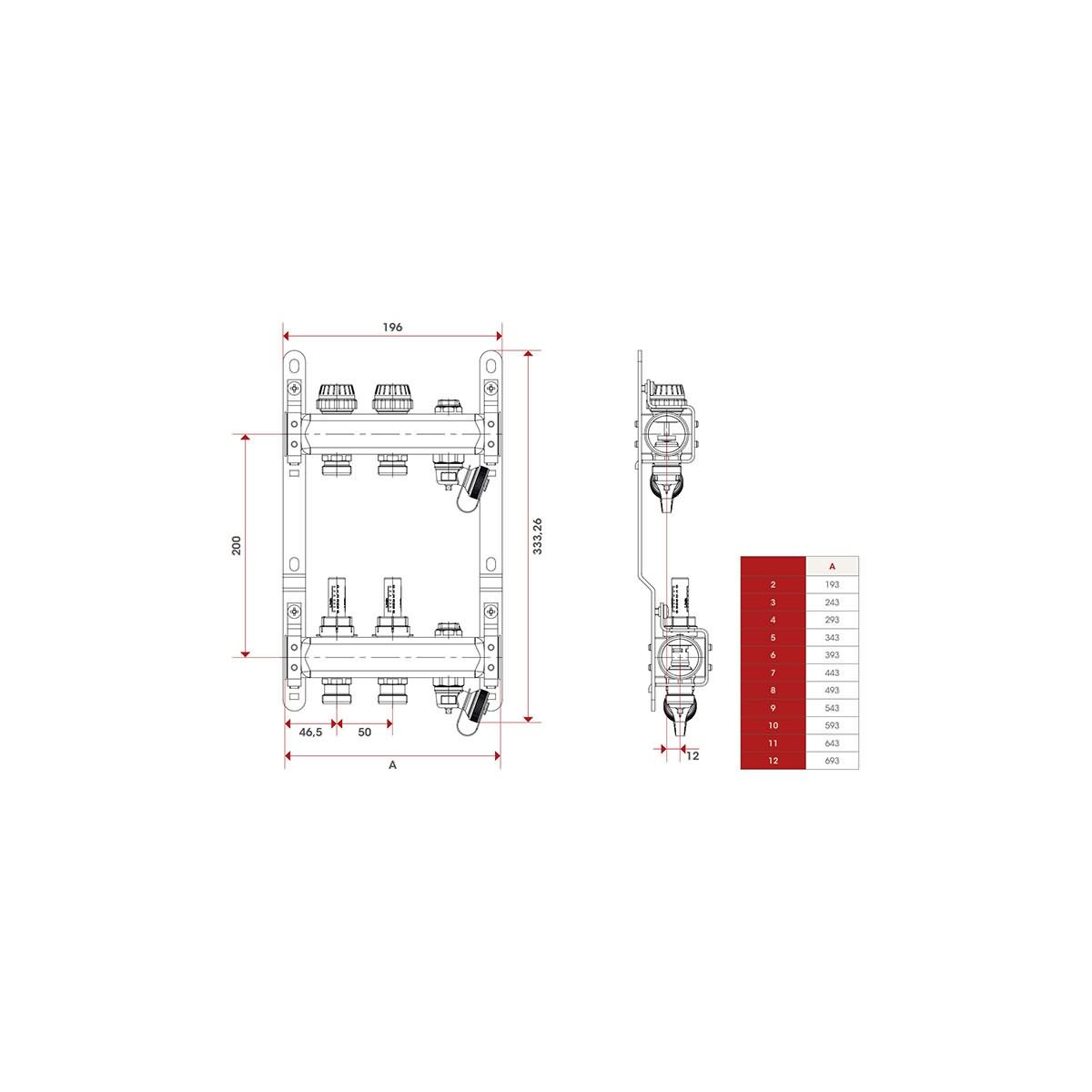

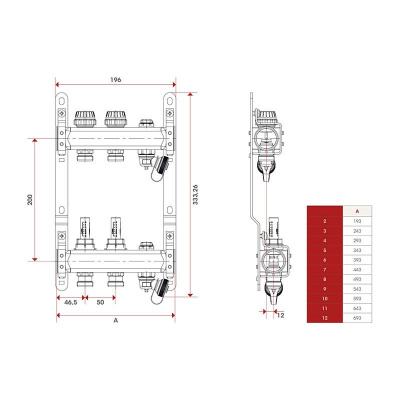

Max. Betriebsdruck: 6 bar (10 bar zur Anlagenüberprüfung) | Max. Betriebstempteratur: 70°C | Gewindeanschlüsse: ISO 228 (entspricht DIN EN USI 228 und BS EN ISO 228) | Alle Abgänge: 3/4“ Eurokonus | Rohrabstände der Abgänge: 50 mm (Rohrmitte zu Rohrmitte)

Durchflussmedien:
Heizwasser | Kaltwasser | Kühlwasser


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
