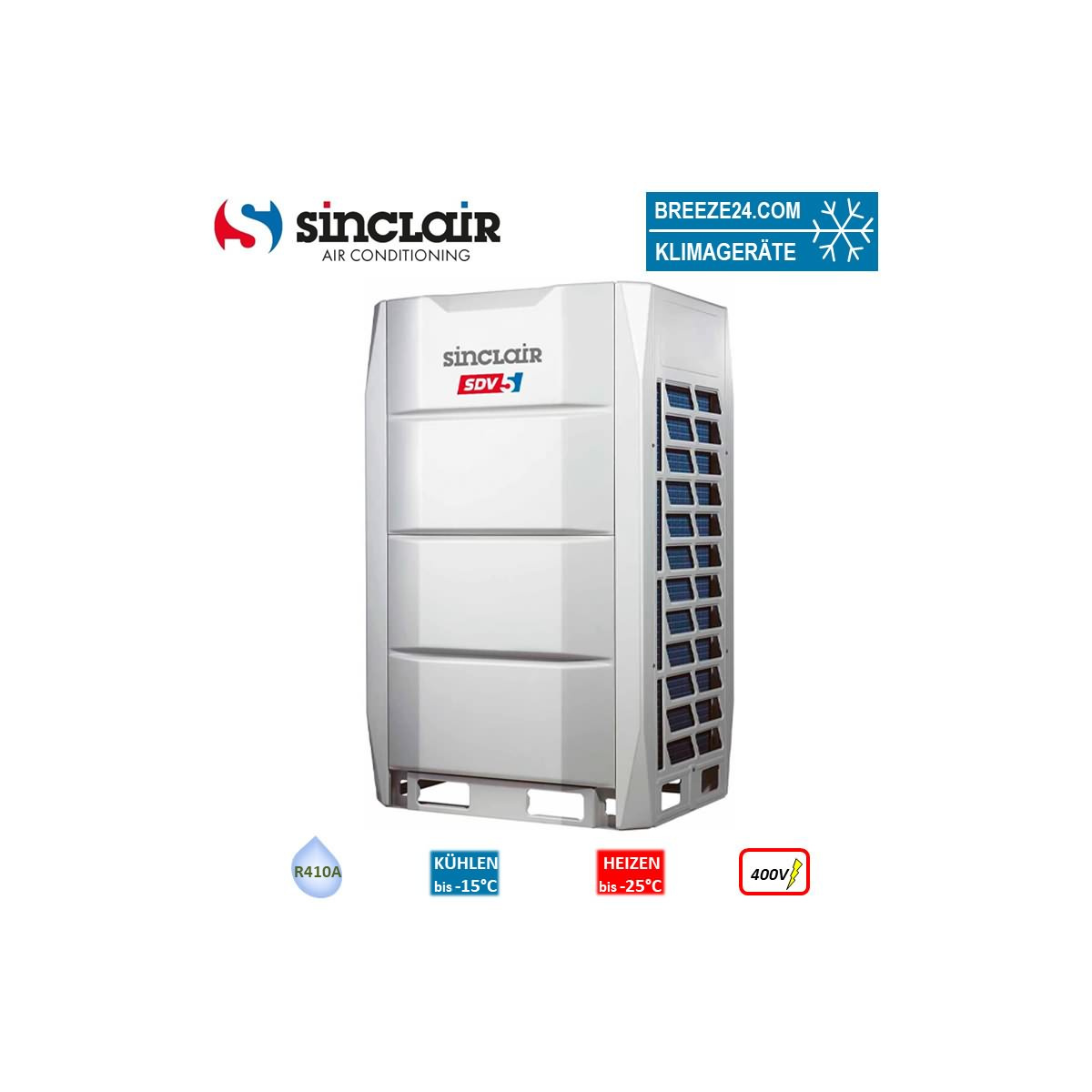

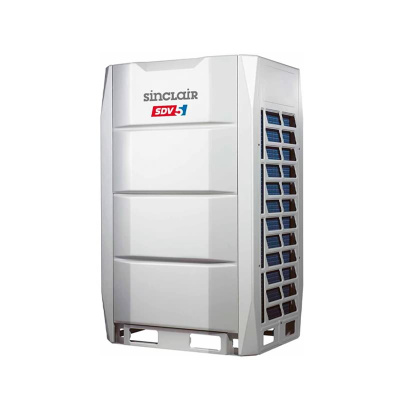

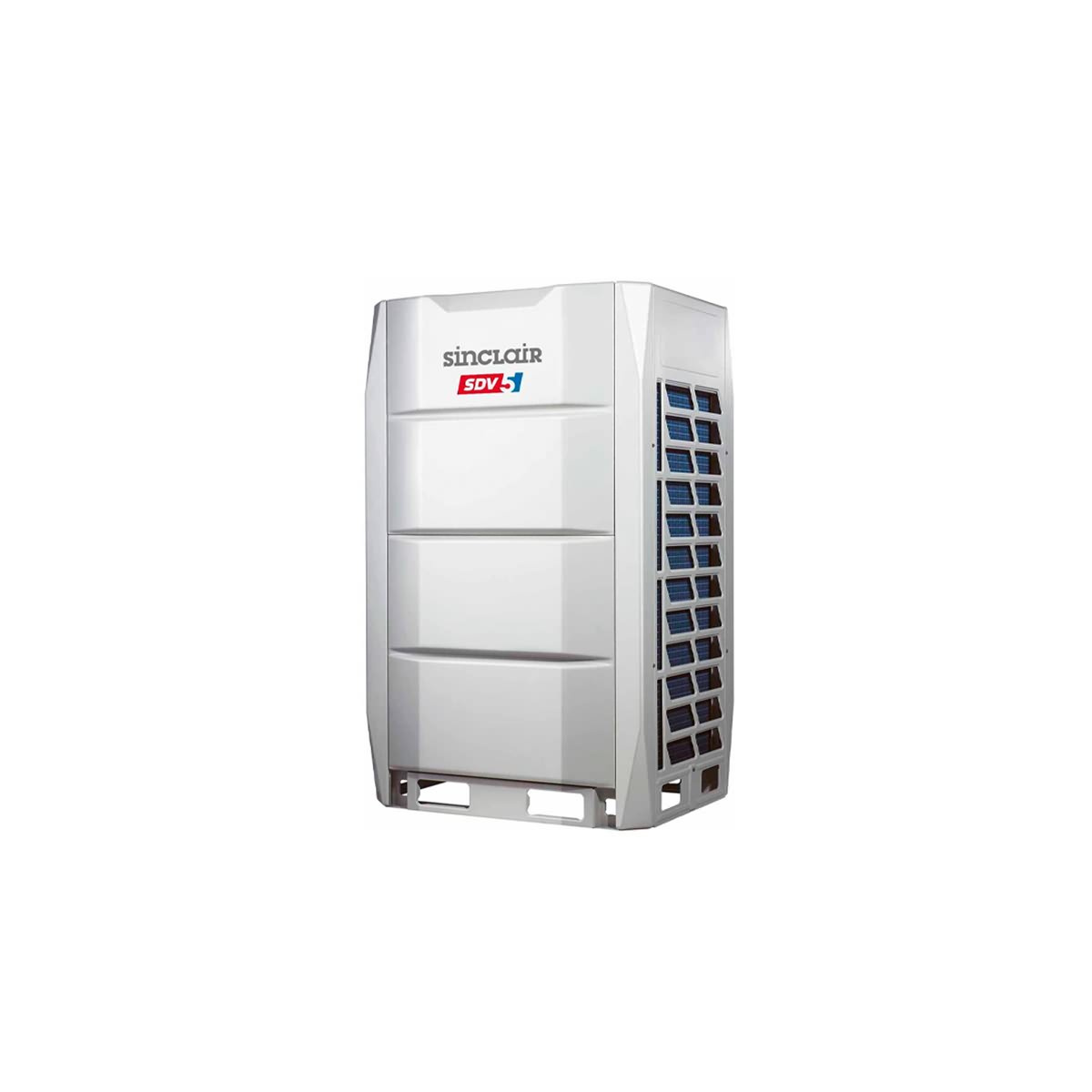

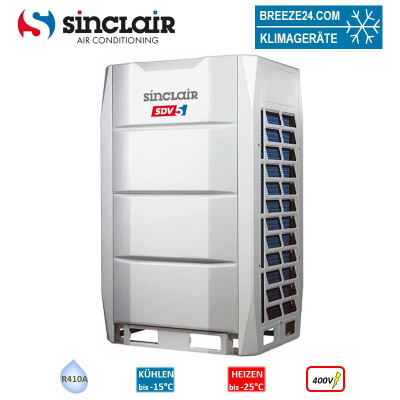

Sinclair SDV5-280EA3P Außengerät mit Wärmerückgewinnung (3-Leiter) VRF 28,0 kW 400V

Sinclair Klimaanlagen Außengerät für bis zu 64 Innengeräte.

Sinclair Außengerät VRF SDV5-280EA3P | 28.0 kW | 28.0 kW
Die neue SDV5-3P Serie ermöglicht das Kühlen und Heizen zur selben Zeit.

Interessant ist die Lösung nicht nur für Hotels oder Gesundheitseinrichtungen, sondern auch für die meisten anderen Anwendungen bei z.B. großen Gebäuden in Nord-Süd-Teilung. Das Hocheffiziente System bedient sich der aufbereiteten Abwärme der zu kühlenden Räume und nutzt diese für den Heizbedarf anderer Gebäudeteile oder zur Wassererwärmung und spart so bis zu 50 % der Energiekosten ggü. herkömmlichen Systemen.

Die Außeneinheiten der Baureihe SDV5-3P sind zum Einsatz in den Gebäuden vorgesehen, die Heizung und Kühlung gleichzeitig erfordern. Die Wärme oder die Kälte, die als Abfallprodukt während des Betriebs der Inneneinheiten entstehen, werden in einer anderen Zone des Klimatisierungssystems verwertet. Während des Parallelbetriebs werden die Betriebskosten um bis 50 % reduziert.

Produkteigenschaften:
Wärmerückgewinnung | gleichzeitiges Kühlen und Heizenc| großzügiger Einsatzbereich von -15°C bis +27°C Außentemperatur | Kombinierbar bis zu 150 kW Systemleistung | Hoher EER und COP | Energieeffiziente DC Lüfter und Verdichter | großzügige Leitungslängen bis zu 1.000 m | kanalisierbarer Außengeräte-Luftstrom | Back-Up Funktion durch mehrere Verdichter | Präzise Ölrückführung | Nachtabsenkung einstellbar | Heizen ohne Unterbrechung trotz Enteisung | 360° Anschlussmöglichkeit der Rohrleitungen

Geräteaufbau
Stabiles selbsttragendes Gerätemodul mit Grundrahmen und stabilen Füssen. Wetterfest, aus feuerverzinktem Stahlblech, grundiert und pulverbeschichtet zur Außenaufstellung. Bequemer Zugang für Bedienung und Service von der Gerätevorderseite. Durch einheitliche Gerätehöhen und- tiefen für alle Baugrößen lassen sich die Module optisch ansprechend in Maschinenzeilen aufstellen. Farbgebung der Module: elfenbeinweiß.

Wärmetauscher
Hochleistungsfähiger-Verflüssiger/Verdampfer, optimiert für Kältemittel R410A. Die neuartige Konstruktion der Wärmetauscherlamellen vergrößert die Wärmetauscherfläche und verringert den Luftwiderstand, wodurch die Wärmeaustauscheffizienz verbessert und mehr Energie gespart wird. Der Erhöhung der Wärmeaustauscheffizienz tragen auch die hydrphile Lamellenoberfläche und die Innennut in den Kupferrohren bei.

Ventilator
Neu entwickelter 3D-Turbo Spiral-Ventilator mit DC Inverter Motor. Geräuscharme, langsam laufende, Sichelflügel-Ventilatoren mit optimierter Ventilatorkennlinie für große Luftmengen bei niedrigem Geräuschpegel. Die neue Bauweise von Luftauslassgitter und Luftablenker sorgen für höheren Luftdurchsatz und niedriges Bedriebsgeräusch. Horizontaler Luftausblas. Optimaler Druckverlauf im Wärmetauscher durch mikroprozessorgesteuerte Ventilatordrehzahlregelung.

Verdichter (je Modul)
Das einzelne Modul enthält jeweils einen hocheffizienten DC Inverter Doppelrotor-Verdichter und dieser wird vom Inverter mit intelligenter Steuerung angespeist. Diese fortschrittliche Technologie ermöglicht es, die Leistung der Außeneinheit anhand der aktuell gewünschten Wärmebelastung zu variieren. Das System sorgt für eine präzise Temperaturregelung und effiziente Energienutzung. Optimiert für Kältemittel R410A in vollhermetischer Ausführung mit integriertem Antriebsmotor und schallgedämmten Gehäuse. Der Verdichter ist schallentkoppelt im Gerät angeordnet. Durch seinen exzentrischen Doppelnocken und die 2 Auswuchtgewichte entstehen außerordentlich geringe Vibrationen. Zur Vermeidung von Ölmangel ist ein hocheffizientes Ölausgleichssystem vorhanden. Die Verdichtersteuerung, der elektrische und thermische Motorschutz, die Ölsumpfheizung erfolgen durch die MICROPROZESSOR-Systemsteuerung. Intelligentes Sanftanlauf-Verfahren des Verdichters über den DC-Inverter zur schnellen Erhöhung des Kühlmitteldurchflusses.

Dank des Kompressors
mit Inverter kann das System auf die volle Leistung schnell anlaufen und die Heiz- bzw. Kühldauer verkürzen, sodass der gewünschte Wärmekomfort sofort erreicht wird. Durch die geringeren Temperaturschwankungen ist die Wohnatmosphäre angenehmer. Diese Ausbesserung wurde bei allen Modellen aus dieser Baureihe benutzt. Der Wirkungsgrad erhöhte sich um bis 45%, insbesondere bei niedrigen Drehzahlen.

Kältekreislauf (je Modul)
Optimiert für das Kältemittel R410a. Kältekreislauf bestehend aus Kältemittelsammlern, Ölabscheider und Filter. Vierwegeumschaltventil für Umschaltung Kühlen/Heizen und dynamische Abtauschaltung mittels Kreislaufumkehr. Optimale Verdampferfüllung und Überhitzungsregelung im Heizbetrieb durch elektronisches Einspritzventil (EXV) gesteuert von der Microprozessor-Systemsteuerung. Durch das dynamische Gasdruck-Ausgleichsverfahren ist keine Druckausgleichsleitung erforderlich. Steuerung des automatischen Ölrückführungssystem durch den MICROPROZESSOR.

Microprozessor-Systemsteuerung
Mikrocontrollergestützte Steuerung und Regelung des Prozessverlaufes für die Betriebsarten Kühlen/Heizen. Verwaltung sämtlicher Sensoren, der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe. Verwaltung der Grundfunktionen – Modulationssteuerung: bedarfsgerechte Leistungsregelung – Auto Restart: automatischer Wiederanlauf nach Spannungsausfall – Initialisierung: Automatische Adressierung der Innengeräte am Systembus.


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
