Sinclair SCV-140EB Mini-Chiller Kaltwassersatz 13,4 kW - 13,0 kW - WiFi - Heizen - Kühlen

Sinclair Mini-Chiller Kaltwassersatz zum Heizen | Kühlen | WiFi |

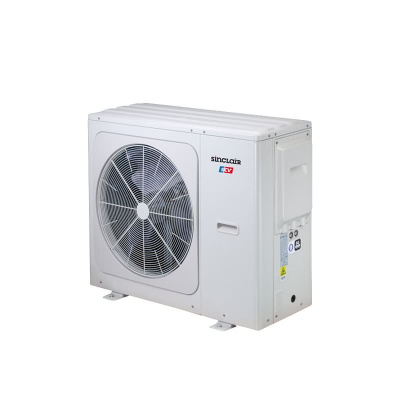

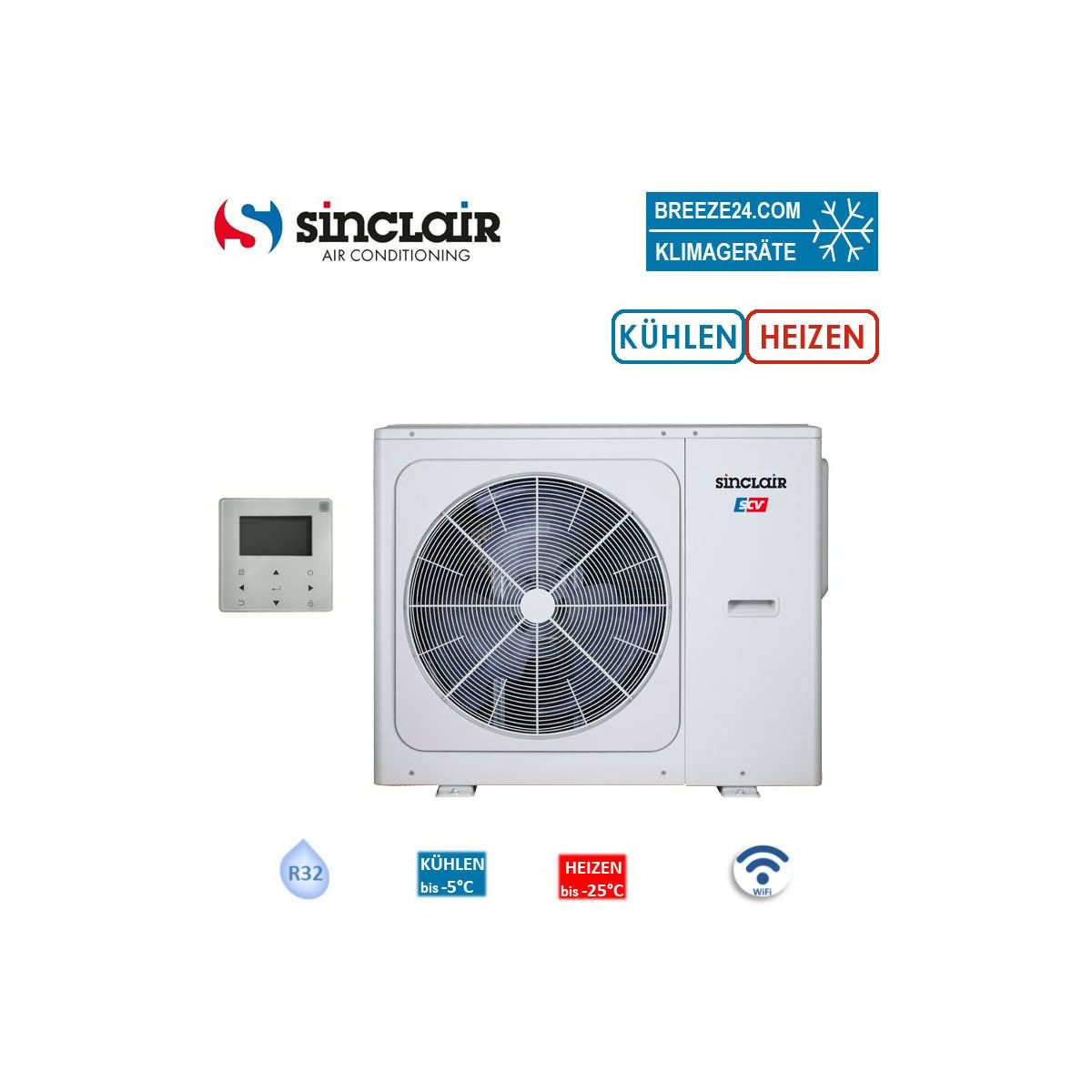

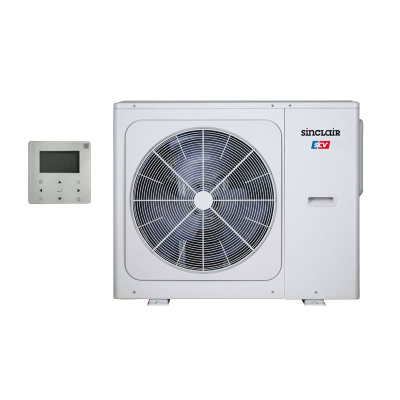

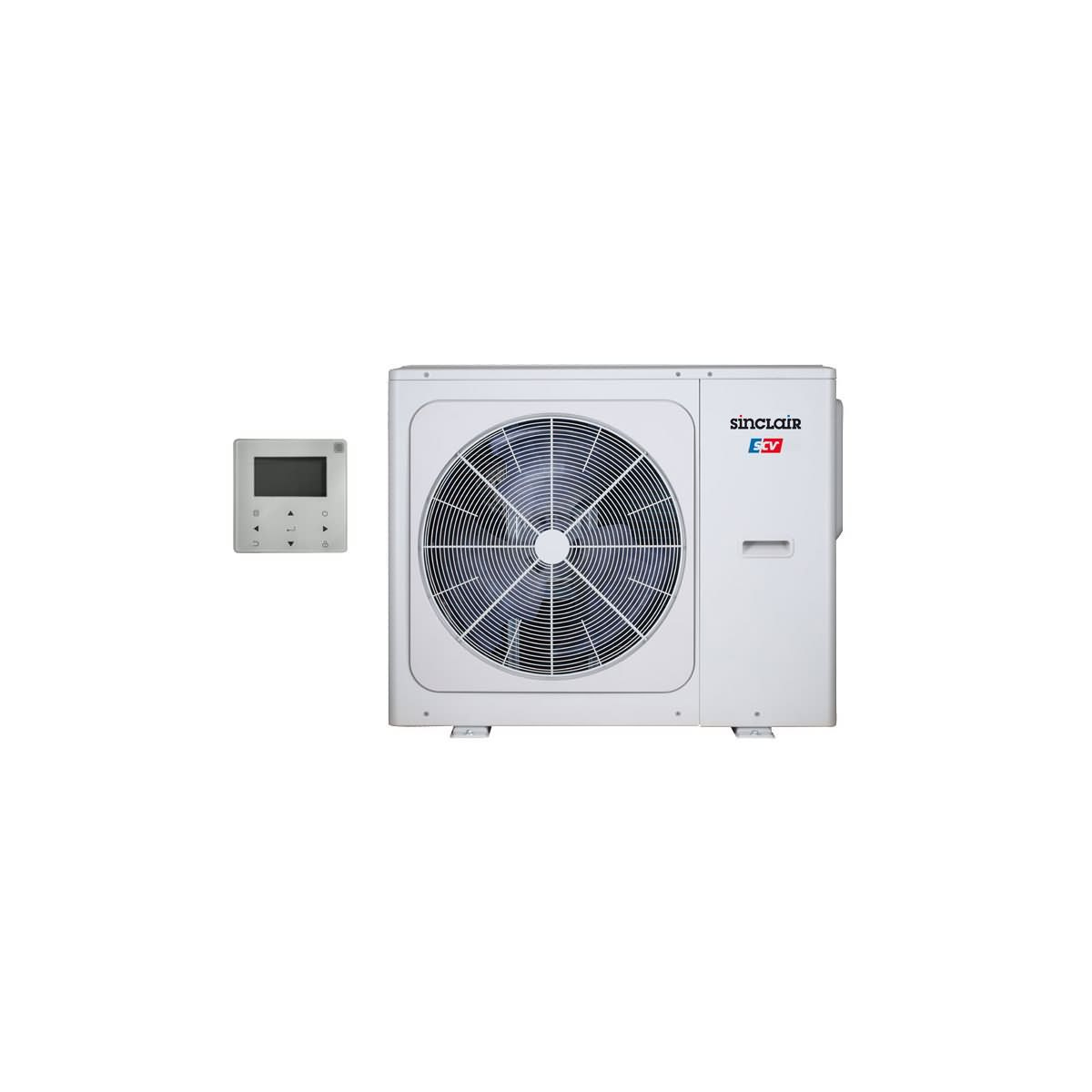

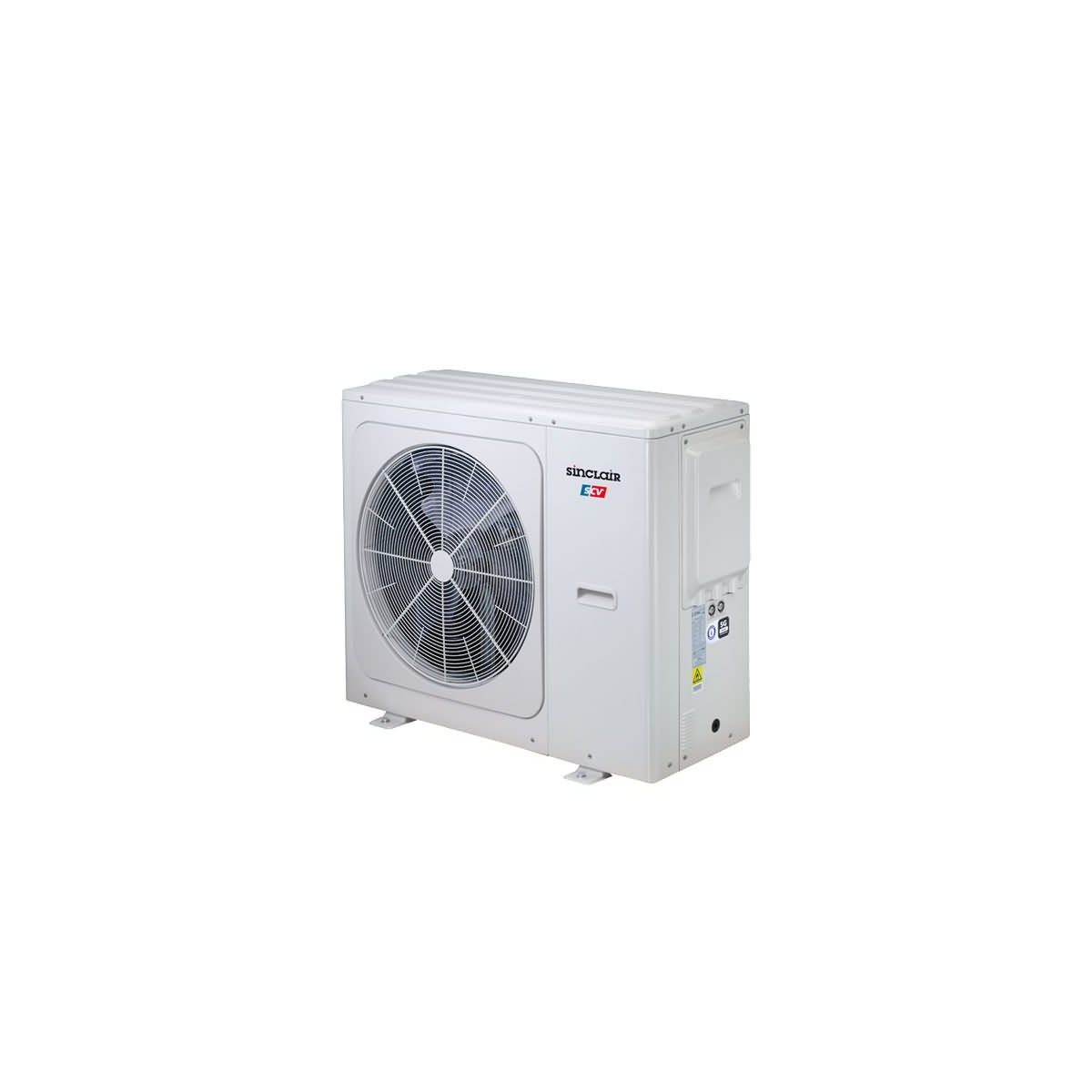

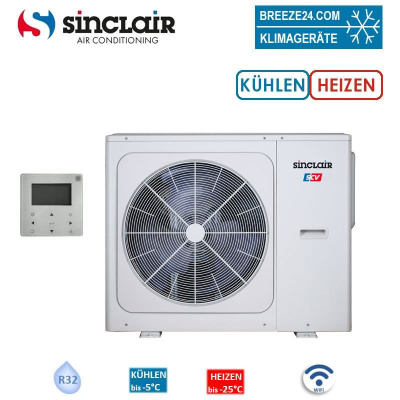

Sinclair SCV-140EB Mini Luft/Wasser-Wärmepumpe Inverter-Technologie | 13.4 kW | 13.0 kW
Kompakte, Inverter Luft/Wasser-Wärmepumpe mit integriertem Hydraulikkit und Regelung für Außenaufstellung. Die Wärmepumpe ist zum Heizen und Kühlen für kleinere und größere Gebäude geeignet. Das Gerät ist im Heizmodus für Radiator-, Ventilator- und Fußbodenanwendungen optimiert.

Luftgekühlter, kompakte Luft/Wasser-Wärmepumpe mit kleiner Aufstellfläche und horizontaler Luftführung sowie invertergesteuerten DC-Doppelrollkolbenverdichter für Außenaufstellung.

Die Außeneinheit beinhaltet die Steuerung, den Kältekreislauf, eine Umwälzpumpe, den Strömungswächter, das Ausdehnungsgefäß, sowie einen Plattenwärmetauscher. Der Grundrahmen und das Gehäuse sind für höchste Witterungsbeständigkeit aus stabilem, verzinktem und einbrennlackiertem Stahlblech gefertigt (Farbton cremeweiß). Laschen am Geräteboden ermöglichen eine schnelle und sichere Montage des Geräts. Die Verkleidungselemente lassen sich für Service- und Wartungszwecke großflächig abnehmen und ermöglichen einen schnellen Zugang zu den Komponenten.

Produkteigenschaften
energiesparend – Energieeffizienzklasse A+++ | hocheffizienter DC-Inverter-Kompressor und DC-Lüftermotor | niedriger Geräuschpegel | integriertes und kompaktes Design – inkl. Hydraulik-Modul | zuverlässiger Betrieb | SWC-120F Controller im Lieferumfang enthalten | WLAN-App, MODBUS-Unterstützung

KÄLTEKREISLAUF
Interne Verrohrung aus unter Schutzgas mit Silberlot hartgelötetem, gereinigtem Kupferrohr. Die Rohre sind nach dem Biegen spannungsfrei geglüht. Die Anzahl der Kältemittelleitungen, Löt- und Flanschverbindungen sowie die Kältemittelfüllmenge sind für eine höchstmögliche Effektivität des Kältekreises auf ein Minimum reduziert. Die Kupferrohre sind saugseitig gedämmt.

Der Kältekreis ist mit folgenden Kältearmaturen bestückt:
4-Wege-Umkehrventil | elektronisches Expansionsventil | Filtertrockner | Flüssigkeitssammler | Ölabscheider | Hoch-/Niederdruckschalter | Heißgastemperatursensor | Verdampfer Ein- und Austrittstemperatursensor | Druckmessstutzen | Magnetventil | Kapillarrohr

Der Kältekreislauf wird werkseitig mit der erforderlichen Kältemittelmenge befüllt und vor der Auslieferung auf einwandfreien Betrieb und Dichtigkeit geprüft.

ELEKTRONISCHES EXPANSIONSVENTIL
Elektronisch geregeltes Expansionsventil mit stufenloser Verstellung und MOP-Begrenzung. Ein Überhitzungsregler mit kurzen Reaktionszeiten und optimierten Regelalgorithmen überwacht die Überhitzung und stellt den Wert stetig auf den jeweiligen Betriebszustand ein. Dadurch wird eine maximale Stabilität in allen Lastbereichen erreicht und der Einsatzbereich ohne Leistungsminderung erweitert. Weiterhin wird eine Verbesserung des volumetrischen Verdichter-Wirkungsgrads erreicht und die Auslastung der Verdampfungsoberfläche optimiert. Das Elektronische Expansionsventil garantiert in allen Lastbereichen ein überschwingungsfreies Anfahr- und Abschaltverhalten. Alle Komponenten des Expansionsventils sind werkseitig komplett montiert und verdrahtet.

VERDICHTER
Leistungsgeregelter vollhermetischer Inverter-Doppelrotor-Verdichter.
Der Verdichter wird durch Sauggas gekühlt und mit in den Motorwicklungen eingearbeiteten Thermistoren wirkungsvoll gegen Überlastung geschützt. Der Inverterverdichter mit DC-Motor (kommutierter bürstenloser Gleichstrommotor) zeichnet sich durch große Effizienz, hohe Laufruhe, geringen Anlaufstrom und geringe Vibrationen aus. Die Montage auf Gummischwingungsdämpfern verhindert die Übertragung der durch Anlauf und Lastwechsel entstehenden Schwingungen auf das Maschinengehäuse. Der Verdichter ist betriebsfertig mit Öl gefüllt.

VERDAMPFER/VERFLÜSSIGER
Die gelöteten AC Plattenwärmeübertrager bieten eine effiziente Wärmeübertragung bei kleiner Standfläche. Sie sind speziell für Klima- und Kühlanwendungen wie Verdampfer und Kondensatoren von Kühlern und Wärmepumpen ausgelegt. Sie sind mit einer „Anti-freeze Control“ und einer Frostschutzheizung ausgestattet. Im Kühlmodus arbeitet der Plattenwärmeübertrage als Verdampfer, im Heizmodus als Verflüssiger. Ein Fühler für die Wassereintrittstemperatur und ein Fühler für Wasseraustrittstemperatur, überwacht die Temperatur am Wärmeübertrager. Die „Anti-freeze Control“ schütz den Plattenwärmeübertragen elektiv und bedarfsabhängig mit Hilfe der Außentemperatur + Wasserein- und Austrittsfühler vor einem Frostschaden während dem Betrieb und auch während dem Stillstand. Eine Wärmedämmung aus Polyethylenschaum verhindert Schwitzwasserbildung und dämmt eine Wärmeübertragung mit der Umgebung auf ein Minimum. Der Plattenwärmeübertrager ist auf den Betrieb mit dem Kältemittel R32 optimiert. Durch die innere Konstruktion wird eine besonders hohe Effizienz bei geringst möglichem Kältemittelinhalt erreicht.

VERFLÜSSIGER/VERDAMPFER
Luftgekühltes Wärmeübertragungsregister, als Verflüssiger im Kühlmodus und Verdampfer im Heizmodus, mit besonders großer Ober- und Anströmfläche für optimalen Wärmeübergang sowie zur Minderung der Luftgeschwindigkeit und den damit verbundenen Strömungsgeräuschen. Die neu geformten Lamellen aus Reinaluminium vergrößern die Wärmeaustauschfläche, reduzieren den Luftwiderstand und verbessern somit die Wärmeübertragungsleistung. Das nahtlose Kupferkernrohr ist versetzt angeordnet. Durch mechanische Aufweitung ist das Rohr fest mit den Lamellen verbunden und garantiert beste Wärmeübertragung bei hoher Beständigkeit des Verbunds. Der Wärmetauscher besitzt zur weiteren Verbesserung der Leistungsziffer einen Unterkühler.

VENTILATOR
Geräuscharmer, direkt getriebener Hochleistungs-Axialventilator mit langsam laufendem Sichelflügel-Laufrad sowie optimierter Ventilator-Kennlinie für große Luftmengen. Statisch und dynamisch ausgewuchtetes Ventilatorrad. Wettergeschützter DC-Motor (digital kommutierter bürstenloser Gleichstrommotor), Schutzklasse IP 54, als Antrieb, der über den Mikroprozessor stufenlos für eine optimale Luftmenge geregelt wird. Er ist stufenlos regelbar zwischen 0–800 Umdrehungen pro Minute. Geräuscharme Luftführung am horizontalen Ausblas mit einem stabilen Schutzgitter aus Kunststoff versehen.

WINTERREGELUNG
für den Betrieb des Geräts bei geringen Außentemperaturen. Dazu wird die Ventilatordrehzahl stufenlos geregelt und beugt in Extremsituationen einer durch Niederdruck bedingten Verriegelung der Maschine vor. Bei windgeschützter Aufstellung ist der Betrieb bei Außentemperaturen bis -25°C im Heizmodus und bis -5°C im Kühlmodus möglich.

HYDRAULIKMODUL
Anschlussfertig verrohrte Hydraulikeinheit, werkseitig mit folgenden Armaturen ausgestattet:
Hocheffiziente Inverter-Pumpe | Ausdehnungsgefäß | Strömungswächter | Temperaturfühler für Wasserein- und Wasseraustritt am Verflüssiger/Verdampfer | Sicherheitsventil (3 bar) | Ablassventil (Optional mit Backup Heizung) | Manometer

Die Wasseranschlüsse sind als Gewindeanschlüsse ausgeführt.

STEUERUNG
Schaltschrank verdrahtet nach IEC mit anschlussfertiger Schalttafel und ausgestattet mit folgenden Komponenten: Anschlussklemmen zur Hauptstromeinspeisung (230V/1Ph+N/50Hz), Klemmleiste für bauseitige Steuerein- und -ausgänge, Sicherung für die Hauptsteuerplatine.

Steuereingänge:
Solar Energie | Fern Ein/Aus | Raumthermostat

Steuerausgänge:
Pumpe Solar | 2-Wege Ventil SV2 Schutz vor Kaltwasserbetrieb | 3-Wege Ventil SV1 Brauchwasserventil | Pumpe für 2 Heiz- Mischtemperatur Kreis | Pumpe für Brauchwasserzirkulation | Pumpe externen Kreislauf | Booster Heizung | Zusatzheizung bei tiefen Außentemperaturen | Backup Heizung

Potentialfreier Kontakt:
Alarmmeldung | Abtaumeldung

Eine Modbusfähige Kabelfernbedienung ist enthalten.

Sicherheitskette bestehend aus: Hochdruck, Niederdruckschalter, Strömungswächter, Phasenüberwachung, Verdichter- und Ventilatormotorschutzeinrichtungen sowie Sensoren zur Temperaturüberwachung.

REGELUNG
Fortschrittliches Steuer- und Regelsystem auf Basis einer modernen elektronischen Mikroprozessorsteuerung. Das System sorgt für den automatischen Betrieb des Geräts innerhalb der Betriebsgrenzen und schützt die Komponenten mit einer umfangreichen Sicherheitskette vor möglichen Schäden bei Überbeanspruchung. Dazu überwacht das Steuer- und Regelsystem stetig den Kältekreislauf, den Hydraulikkreislauf sowie die elektrischen Komponenten. Das Regelsystem ermöglicht einen Betrieb mit großem Energiesparpotential.

Dank einer automatischen Steuerelektronik kann die Anlage mit einem sehr geringen Systemwasservolumen arbeiten. Auch bei unterschiedlichen Lastbedingungen und Volumenströmen ist ein vollständiger Schutz der Verdichter gewährleistet.

Diese Regelung bietet unter anderem folgende Funktionen:
Ansteuerung der stetig geregelten Verdichter, Lüfter und Wasserpumpen. | Verarbeitung der Signale sämtlicher Sensoren für Außenluft-, Wasserein- und Austrittstemperatur sowie Heißgas- und Verflüssigungstemperatur im Kältemittelkreislauf

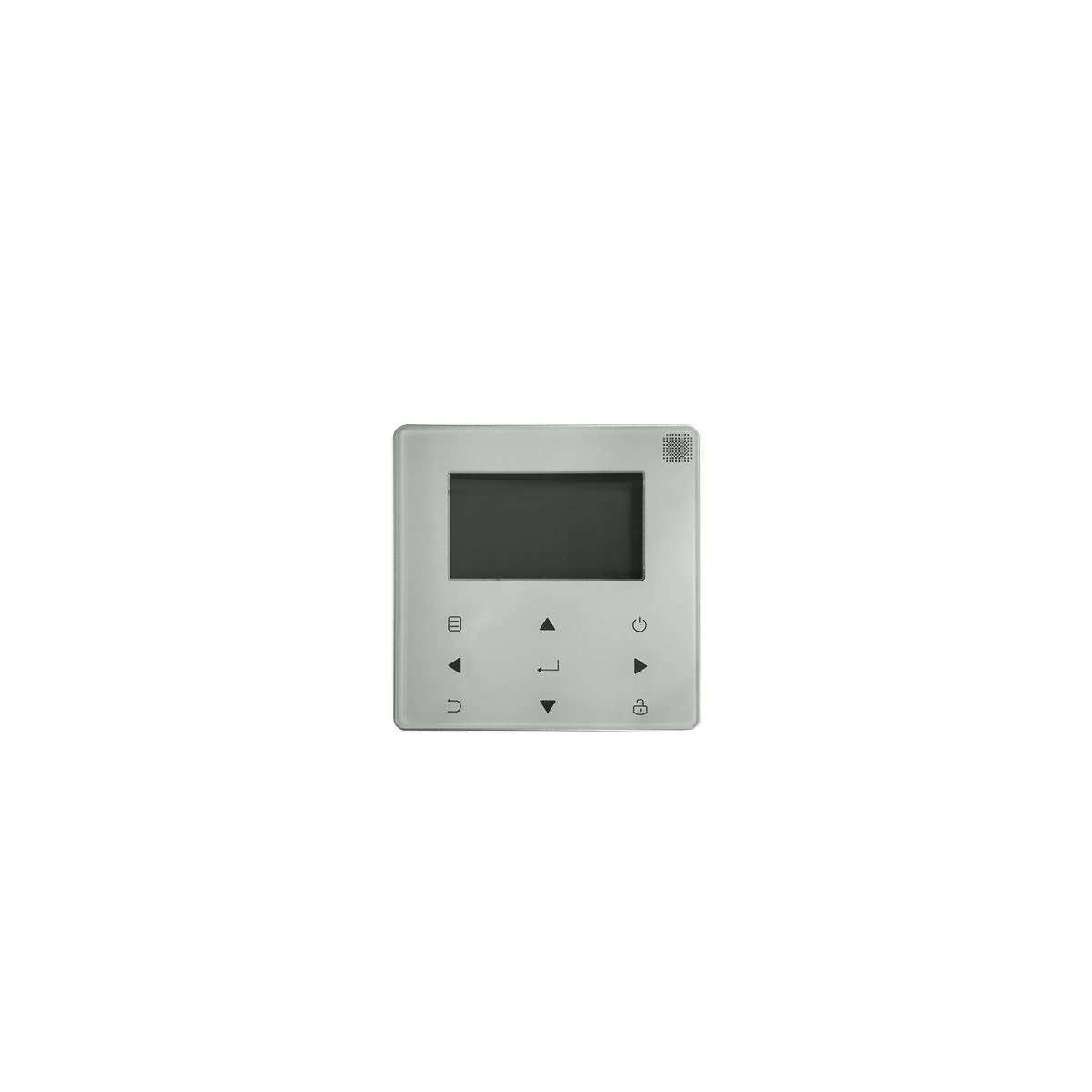

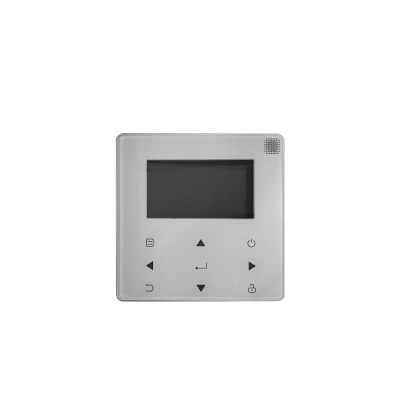

Die Serienmäßig wird das Gerät mit einer Standard-Kabelfernbedienung ausgeliefert. Der Anschluss anderer Fernbedienungen ist nicht möglich und nicht notwendig.
Display mit umfangreicher LCD-Anzeige | Betriebsart Heizen/Kühlen oder Brauchwasser | Sollwert- und Parametereinstellung | Wochenprogramm-Schaltuhr | Tastensperre | Einstellungen zur Desinfektionsfunktion (Nur mit Backup Heizung) | umfangreiche Einzelalarme bei Störungen | Prüfcodes zum Abrufen von Daten sowie der letzten Alarme | Modbus

Smart Grid-fähiger Mikroprozessor, der über seine intelligente Systemregelung die Grundvoraussetzung für die Nutzung ökologischer Quellen schafft und darüber hinaus ein optimiertes Lastmanagement mit dem Stromanbieter organisieren kann. Diese Technik ermöglicht das „Hochfahren“ der Wärmepumpenleistung in Zeiten billigen Stromes, während sie in Zeiten des teuren Stromes leistungsbedarfsabhängig arbeitet.

Liegt das Wasservolumen im Rohrsystem unter der erforderlichen Mindestmenge, so ist ein Zusatz-/Mischtank (Option) erforderlich.

Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
