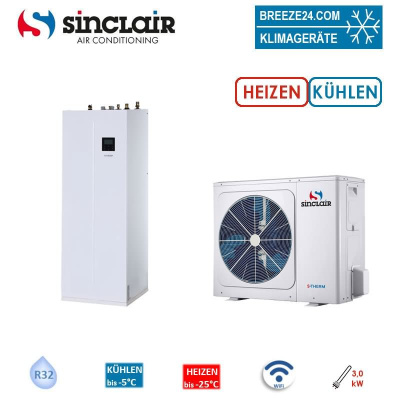

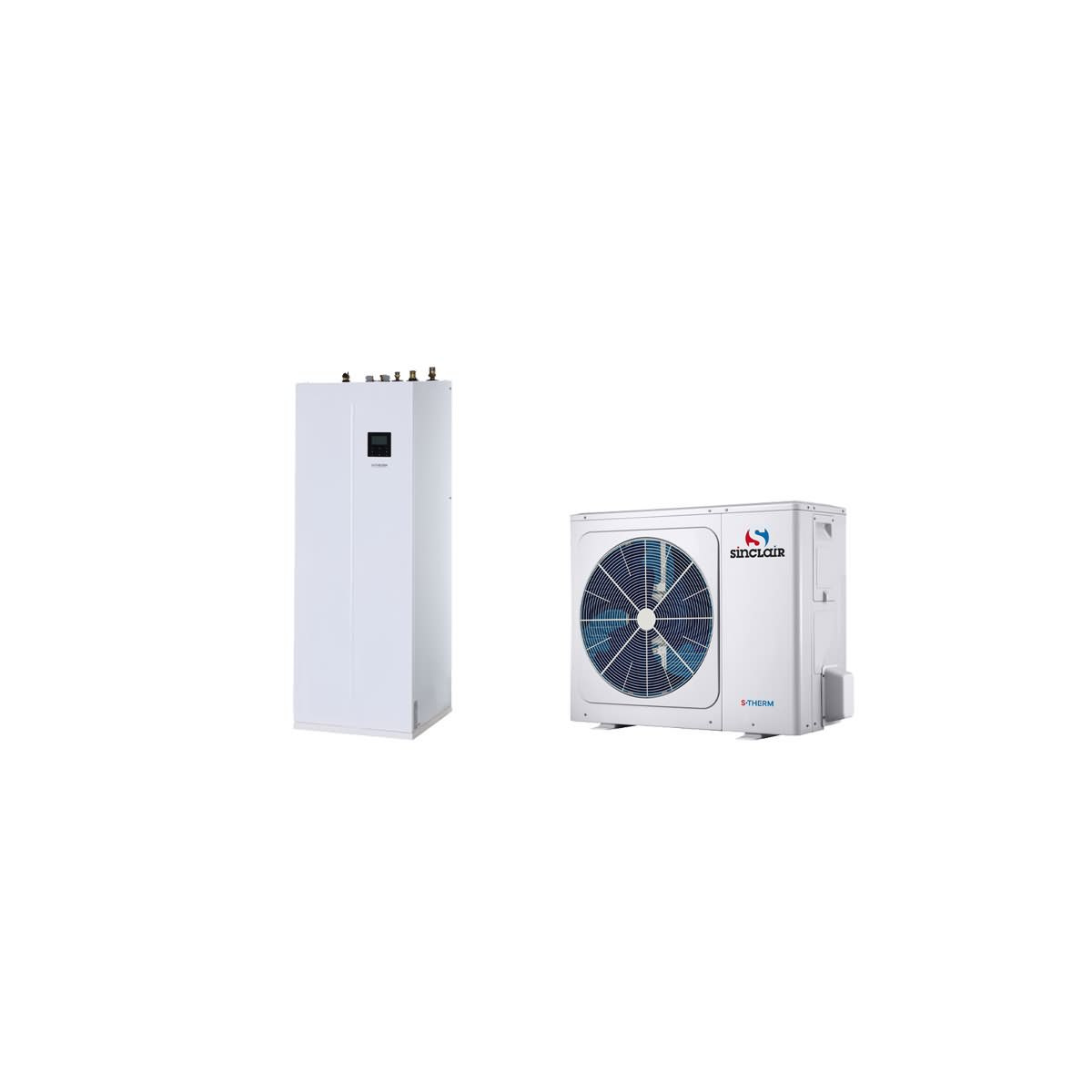

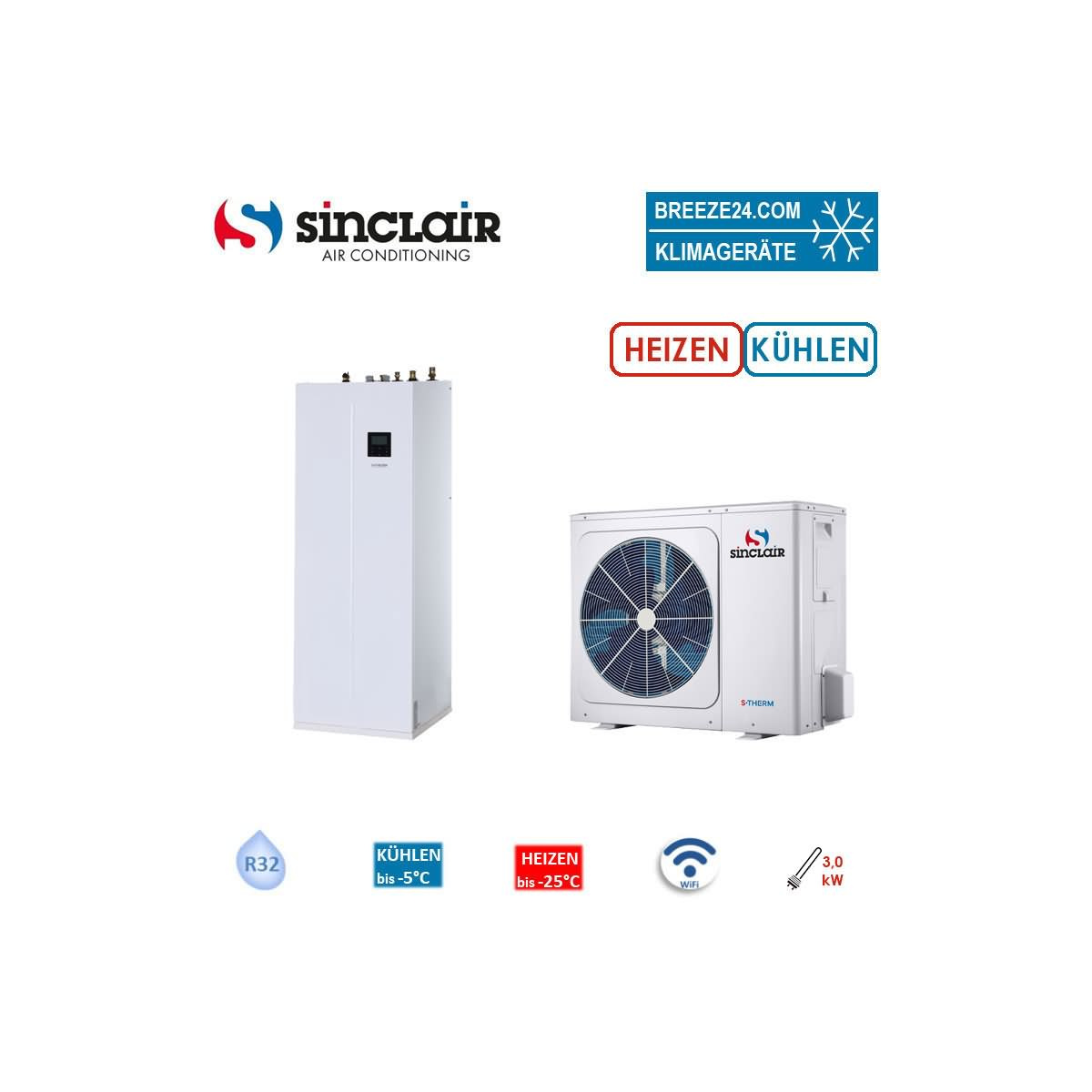

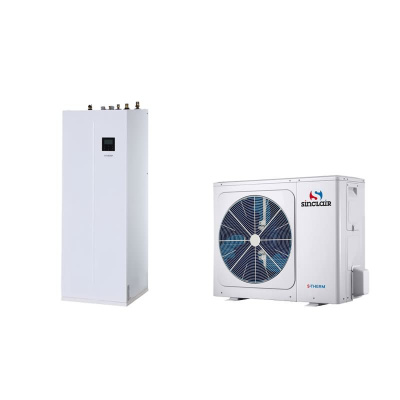

Sinclair S-THERM YUKON Set MSH-60EB + MSH-190TB/3 Wärmepumpe + Hydrobox + Speicher WiFi 6,2kW 190L

Sinclair Wärmepumpen Set | Heizen | Kühlen | Wärmepumpe | Hydrobox | Warmwasserspeicher 190 Liter | 3.0 kW Heizstab | WiFi.

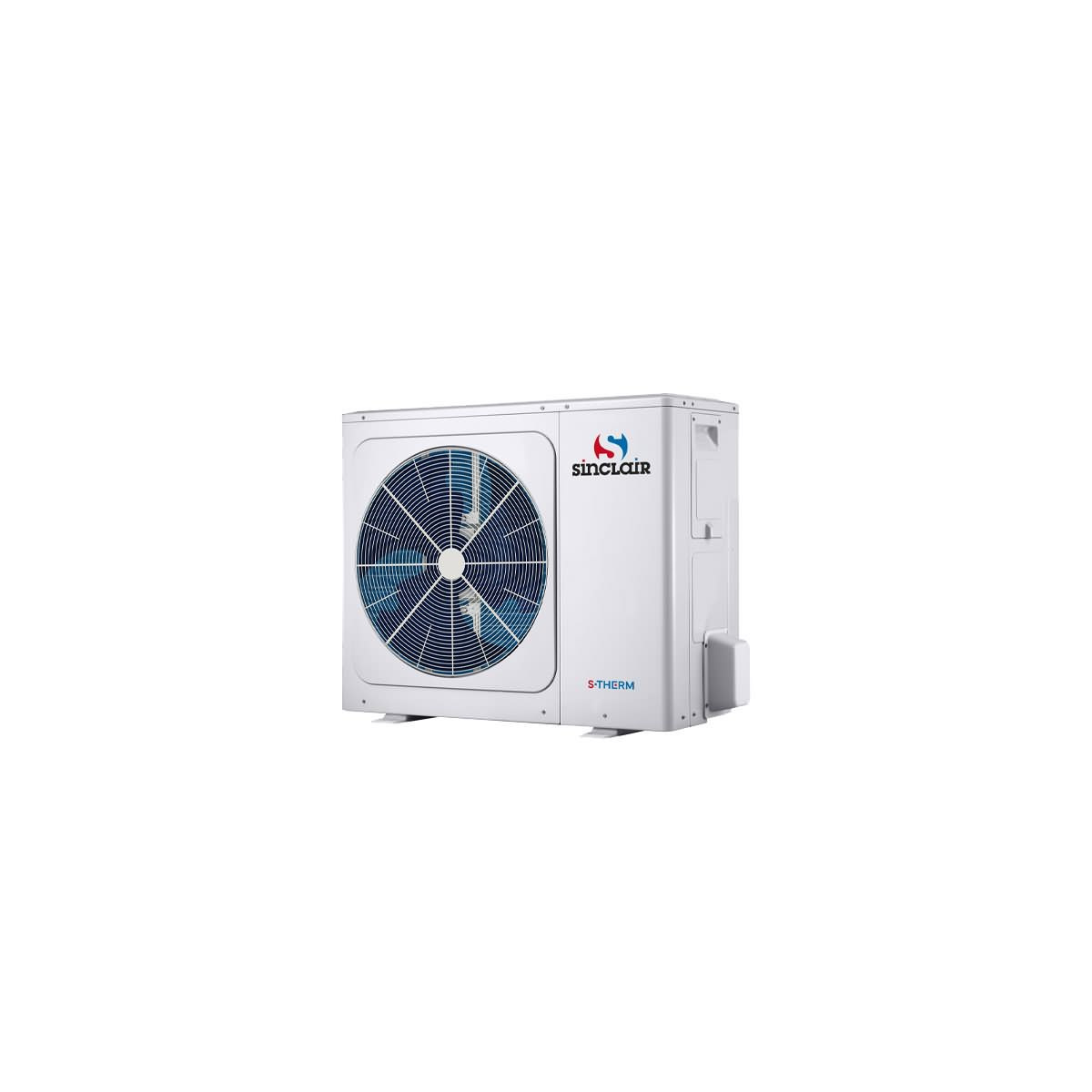

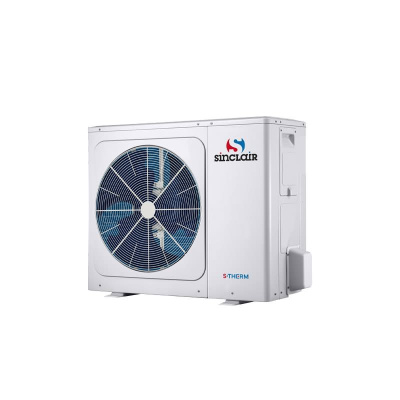

Sinclair S-THERM YUKON MSH-60EB Wärmepumpe Außengerät | 6.2 kW | 6.5 kW
Das Hochtemperatur Split Luft-Wasser Wärmepumpenmodell zeichnet sich durch einen Hochtemperatur Doppel-Rollkolbenkompressor mit Injection-Technologie und der DC- Invertersteuerung aus. Im Kompressor sorgen zwei gegenläufig drehende Scheiben in der Kompressorkammer für die notwendige Verdichtung des Kältemittels.

Das Kältemittel wird dabei separat zuerst in der ersten und nochmals in der zweiten Kompressorkammer eingespritzt. Damit kann eine Vorlauftemperatur von bis zu 60°C erreicht werden. Das Außengerät verfügt über einen programmierbaren Flüsterbetrieb. Die eingebaute Winterbetriebseinrichtung und die Bodenwannenheizung verfollständigen den Heizbetrieb bis zu einer Außentemperatur von -25°C !

Außeneinheiten mit kompakten Abmessungen, die problemlose Installationen sowie Transport erleichtern. | Das Gerät verwendet umweltschonendes Kältemittel R32 mit niedrigem GWP. | Kompressor mit zusätzlichem Ekonomiser und Zwischenstufen-Kältemittel-Einspritzung, um hohen Wirkungsgrad und Energieeinsparungen zu erreichen. | Motor-Steuerung mit Halbleiter-Frequenzumrichter. | Die Geräte sind mit Inverter-Regelung ausgestattet, mit der die Drehzahl des Kompressors geändert wird. Die abgegebene Leistung der Geräte wird genau auf das Heizsystem abgestimmt. | Die Energieeinsparungen betragen bis zu 40 % und verhindern Temperaturschwankungen. | Die Länge der Rohrleitung zwischen Außen- und Inneneinheit kann bis zu 30 Meter betragen. Überhöhung von bis zu 20 Meter.

Die Split Wärmepumpe zeichnet sich durch einen Hochtemperatur Doppel-Rollkolbenkompressor mit Injection-Technologie und der DC- Invertersteuerung aus. Im Kompressor sorgen zwei gegenläufig drehende Scheiben in der Kompressorkammer für die notwendige Verdichtung des Kältemittels. Das Kältemittel wird dabei separat zuerst in der ersten und nochmals in der zweiten Kompressorkammer eingespritzt. Damit kann eine Vorlauftemperatur von bis zu 60°C erreicht werden. Das Außengerät kann standardmäßig in einen Flüsterbetrieb geschalten werden.

Geräteaufbau
Stabiles selbsttragendes Gerätemodul mit Grundrahmen und stabilen Füssen. Wetterfest in pulverbeschichteter Ausführung zur Außenaufstellung. Bequemer Zugang für Bedienung und Service von der Gerätevorderseite. Farbgebung der Außeneinheit: elfenbeinweiß.

Wärmetauscher
Hochleistungs-Wärmetauscher zum energieoptimierten Betrieb auch bei hohen / niedrigen Außentemperaturen. Optimiert für Kältemittel R32. Der Wärmetauscher besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und arbeitet nach dem Gegenstrom-/Querstrom-Prinzip. Geringer Kältemittelinhalt durch spezielle Bauart der Cu-Rohre. Die Aluminiumlamellen sind mit einem Oberflächenschutz für eine Verlängerung der Gesamtnutzungszeit versehen.

Einzigartiger zweistufiger Low-Temp/Hi-Heat Verdichter (niedrige Außentemperatur/hohe Wärmeausbeute):
♦ Bei niedriger Außentemperaturen hat dieser zweistufige Spezial-Kompressor, im Vergleich zu einem herkömmlichen Kompressor, weniger Wärmeverluste und erzielt einen höhere Wirkungsgrad.
♦ Rückflutung, überhöhte Heißgatemperaturen und andere Probleme können bei niedrigen Temperaturen vollständig vermieden werden Bedingungen und die Zuverlässigkeit des Kompressors wird erheblich verbessert.
♦ Zweistufige Kompression, zweistufige Drosselung und Zwischenenthalpiezugabe durch Gaseinspritzung (Injektion) erhöhen die Vorlauftemperatur und verbessern die Regelgenauigkeit.

DC-Invertersteuerung
Mit dieser Technik kann die Drehzahl des Kompressors verändert werden. Damit wird die Leistungsabgabe genau dem Bedarf des Raumes angepasst. Somit werden Temperatur-schwankungen im Raum vermieden und es wird bis zu 40% Energie gespart. Durch diese Technologie kann die Drehzahl des Kompressors besonders weit nach unten geregelt werden, teilweise bis 10 Hz. Damit wird im Teillastbetrieb noch mehr Energie gespart.

Ventilator
Der Axialventilator mit seinem sichelförmigen Flügeln ist direkt auf dem Antriebsmotor befestigt und gewährleistet einen besonders geräuscharmen Betrieb. Der Motor des Axialventilators wird mittels DC-Inverter geregelt. Berührungsschutzgitter, horizontaler Luftausblas. Optimaler Druckverlauf im Wärmetauscher durch mikroprozessorgesteuerte Ventilatordrehzahlregelung.

Hochtemperatur Doppel-Rollkolbenkompressor mit Injection-Technologie.
Zwei gegenläufig drehende Scheiben in der Kompressorkammer sorgen für die notwendige Verdichtung des Kältemittels. Das Kältemittel wird separat zuerst in der ersten und nochmals in der zweiten Kompressorkammer eingespritzt. Der Verdichter ist schallentkoppelt im Gerät angeordnet.

Vorteile:
♦ Bei niedrigen Außentemperaturen hat dieser Kompressor - im Vergleich mit konventionellen Typen - weniger Wärmeverluste und daher einen höheren Wirkungsgrad !
♦ Dieser Kompressor hat keine Probleme mit überhöhten Heißgastemperaturen und wartet daher mit Laufruhe und langer Lebensdauer auf
♦ Die zweifache Kompression und die zweifache Einspritzung des Kältemittels sorgen für bis zu 60°C heißes Wasser.

Kältekreislauf
Der Kreislauf ist getrocknet, evakuiert und mit einer Grund-Kältemittelfüllung versehen. Absperrventile in Saug- und Flüssigkeitsleitungen, sowie ein Service-Anschluss an der Saugleitung, sind vorhanden. Der Kältemittelkreislauf beinhaltet die folgenden Komponenten: Verdichter, Vierwegeventil, Verflüssiger, Expansionsventil und Tockner.

Regelung
Mikroprozessor-System Steuerung und Regelung des Prozessverlaufes für die Betriebsarten Kühlen oder Heizen. Verwaltung sämtlicher Sensoren, der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe.

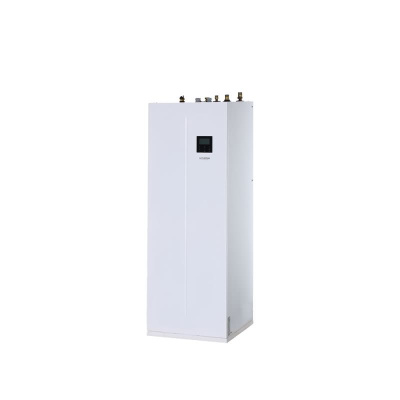

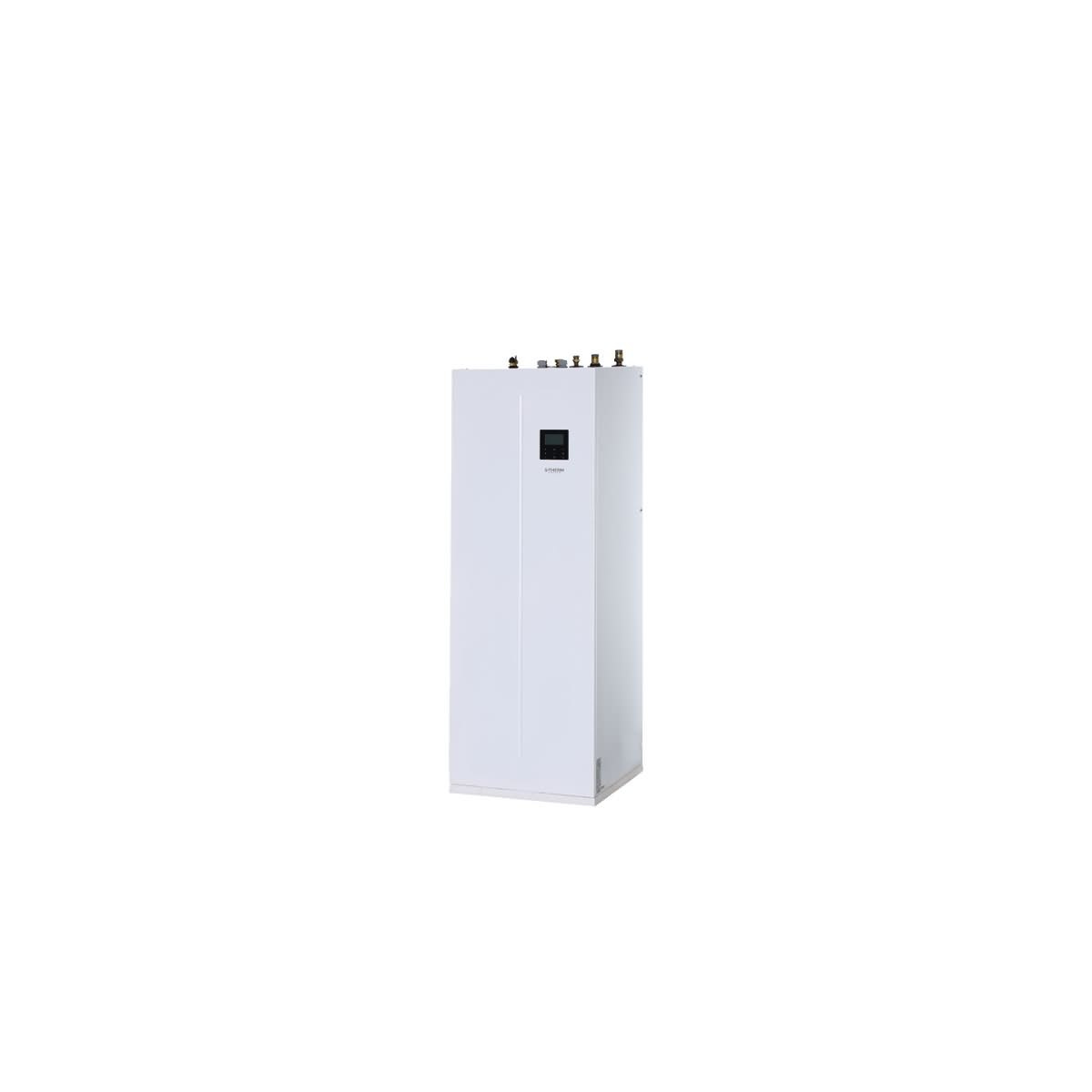

Sinclair S-THERM YUKON MSH-190TB/3 Hydrobox mit Warmwasserpeicher 190 Liter + WiFi + 3 kW Heizstab
Das Hochtemperatur Split Luft-Wasser Wärmepumpenmodell zeichnet sich durch einen Hochtemperatur Doppel-Rollkolbenkompressor mit Injektion-Technologie und der DC- Invertersteuerung aus. Im Kompressor sorgen zwei gegenläufig drehende Scheiben in der Kompressorkammer für die notwendige Verdichtung des Kältemittels.

Das Kältemittel wird dabei separat zuerst in der ersten und nochmals in der zweiten Kompressorkammer eingespritzt. Damit kann eine Vorlauftemperatur von bis zu 60°C erreicht werden. Eine moderne, digitale Regelung mit großem LCD-Display zur Steuerung aller Funktionen ist bei dieser Wärmepumpe inkludiert. Die in der Hydrobox eingebaute, stufenlos drehzahlgeregelte Wasserpumpe ist mit der Energieklasse A auch besonders energiesparend!

Die Sinclair All-in-One wird All-in-One genannt, weil sich sowohl die Wärmepumpe als auch der Warmwasserspeicher in einem Gehäuse befinden. Die All-in-One-Wärmepumpe ist einfach zu installieren, da sich alle Anschlüsse oben befinden. Darüber hinaus spart die Wärmepumpe Platz, da sie problemlos in einer Ecke aufgestellt werden kann.

Die neue YUKON Wärmepumpen mit DC Inverter Ausseneinheit haben die Funktionen Kühl-, Heiz- und Warmwasserbereitung integriert und bis zu 5,0 Energieeffizienz. Es wird das das umweltfreundliche Kältemittel R32 und ein zweistufiger Kompressor verwendet. Im Heizbetrieb, bei einem Umgebungstemperaturbereich -25 bis 35°C, beträgt der Temperaturbereich für das austretende Wasser 20 bis 65°C.

Die YUKON Einheit wurde speziell für den europäischen Markt entwickelt, auf dem es einen Bedarf nach Hochtemperaturwasser gibt. Dank des 2-stufigen Verdichters und des  Enthalpiegewinns durch Gasinjektion, steigt die Heizenergieeffizienz bei niedriger Temperatur mit der Wassertemperatur bis zu 65°C stark an.

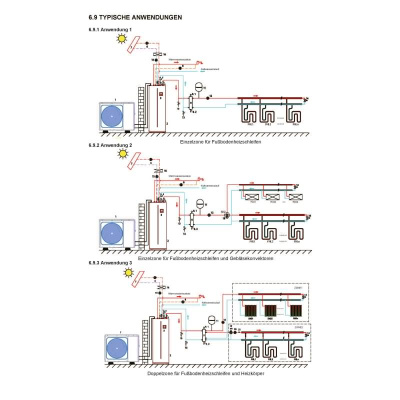

Dieses Gerät kann die Raumheizung und die Warmwasserversorgung über Endgeräte wie FanCoils, Fußbodenheizung und Radiatoren realisieren. Für das Gerät wird das umweltfreundliche Kältemittel R32 mit einem ODP von 0 und sehr niedrigem GWP (= 675) verwendet. Außerdem werden durch den Einsatz der Wärmepumpentechnologie der Verbrauch von Kohle und andere Energiequellen reduziert und der CO2-Ausstoß erheblich gesenkt.

Geräteaufbau
Stabiles selbsttragendes Gerätemodul mit Grundrahmen. Für Innenaufstellung in pulverbeschichteter Ausführung. Bequemer Zugang für Bedienung und Service von der Gerätevorderseite. Farbgebung der Inneneinheit: weiß.

Platten-Wärmetauscher
Gelöteter Hochleistungs-Wärmetauscher zum energieoptimierten Betrieb auch bei hohen / niedrigen Außentemperaturen. Optimiert für Kältemittel R32. Der Wärmetauscher besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und arbeitet nach dem Gegenstrom-/Querstrom-Prinzip. Geringer Kältemittelinhalt durch spezielle Bauart der Cu-Rohre. Die Aluminiumlamellen sind mit einem Oberflächenschutz für eine Verlängerung der Gesamtnutzungszeit versehen.

Umlaufpumpe
Hocheffiziente Inverter-Wasserpumpe der Energieklasse A mit variabler Drehzahl in der Inneneinheit eingebaut, entspechend der europäischen ErP-Richtlinie. Die Betriebsfrequenz wird entsprechend der tatsächlichen Last gesteuert und die Wassertemperatur optimal geregelt.

Ausdehnungsgefäß
integriertes Ausdehnungsgefäß mit Überdruckventil

3-Wege-Ventil
Im Gerät eingebaut

Elektro-Heizpatrone
Integrierte E-Patrone mit Sicherheitseinrichtung

Regelung
Mikroprozessor-System Steuerung und Regelung des Prozessverlaufes für die Betriebsarten Kühlen oder Heizen. Verwaltung sämtlicher Sensoren, der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe. Selbstdiagnose von Fehlern und Störungen durch das Gerät und Anzeige relevanter Informationen. Anschlussmöglichkeiten auf der Steuerplatine von bauseitigen Steuerelementen:

Externer Raumthermostat | Pumpensteuersignal Ausgang | Umwälzpumpe Ausgang | Wassertankpumpe | Wassertankpumpe Signal | Ansteuerung 3-Wege Ventil | Andere Hilfswärmequelle | Zusatzheizung Wassertank

Touch-Bedienung
Heizungsregler an der Gehäusevorderseite eingebaut, einfache Bedienung. Zugang über Internet mittels App möglich. Integrierte MODBUS Schnittstelle für den Anschluss an eine Fernüberwachung oder ein BMS-System. Der Funktionsumfang beinhaltet fünf mögliche Betriebsarten für maximalen Komfort:
Heizen | Heizen + Brauchwasserbereitung | Kühlen | Kühlen + Brauchwasserbereitung | Brauchwasserbereitung

Der Vorrang bei den Betriebsarten „Heizen + Brauchwasserbereitung“ bzw. „Kühlen + Brauchwasserbereitung“ lässt sich im Regler hinterlegen.

Auswahl aus drei verschiedenen Regelungsmodi

Außentemperaturgeführte Vorlauftemperaturregelung
Die Regelung passt die Vorlauftemperatur laufend der Außentemperatur an. Damit wird sichergestellt, dass nur so viel Warmwasser bereitet wird, wie zur Heizung des Gebäudes benötigt wird.

Raumtemperaturregelung
Die Regelung regelt die Vorlauftemperatur nach der Solltemperatur eines Referenzraumes. Ein Fern- Raumtemperatursensor ist beigepackt.

Regelung per Raumthermostat:
Der Thermostat regelt die Vorlauftemperatur nach der Solltemperatur eines Referenzraumes. Der Raumthermostat ist bauseits beizustellen.

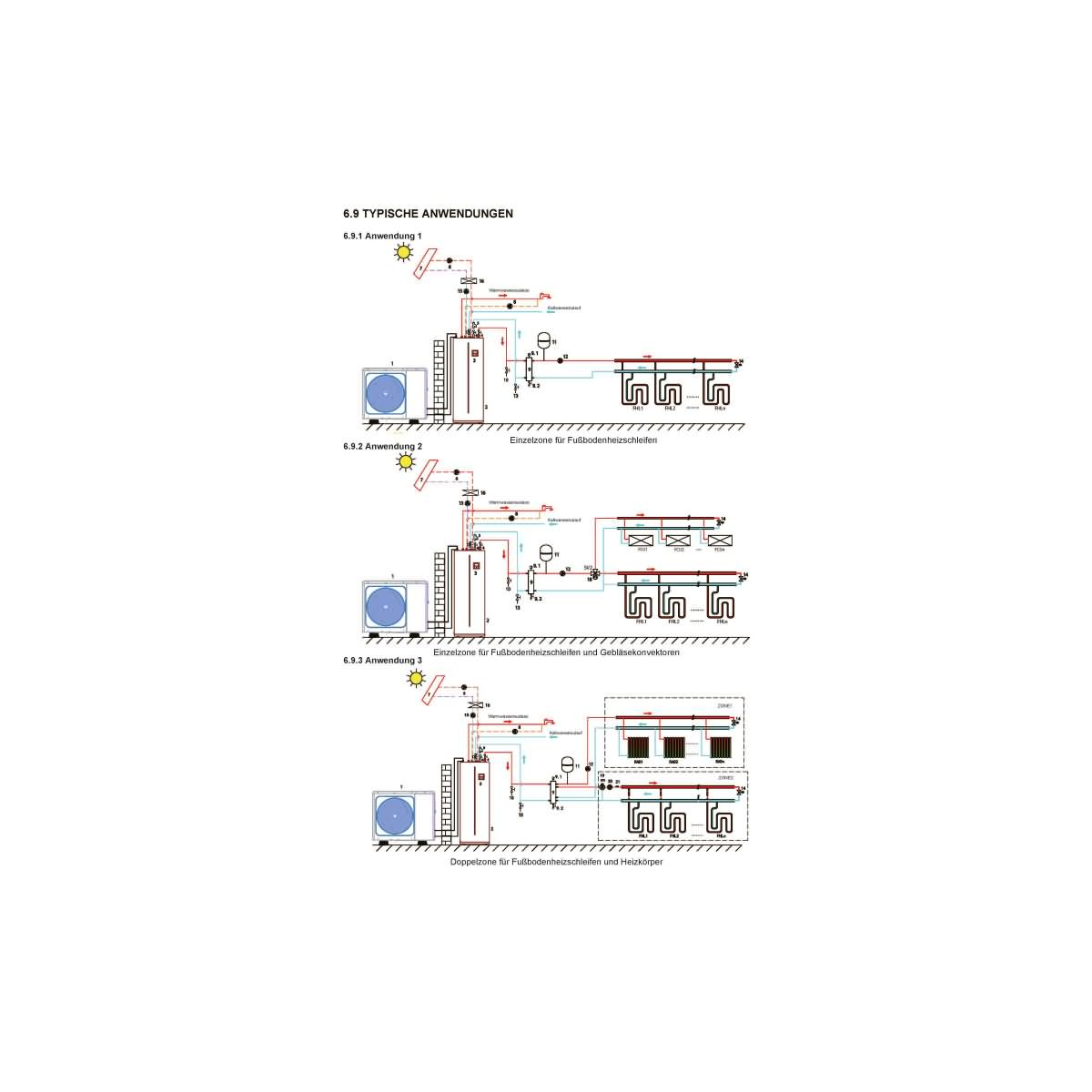

Ein Regler für Fußboden-, Radiator- oder Fancoilkreis
der eingebaute Regler kann einen Heizkreis regeln, also entweder als Niedertemperatur- oder Hochtemperaturregler fungieren. Falls sich in der Anwendung zwei Regelkreise (z.B. Fußbodenheizung und Radiatorheizung) befinden, dann muss der zweite Heizkreis bauseits realisiert werden.

Schnellladung Brauchwasserspeicher
die Wärmepumpe und der elektr. Heizstab können parallel arbeiten, um das Brauchwasser im Warmwasserspeicher schnellstmöglich aufzuheizen.

Wochenzeituhrsteuerung
die Wärmepumpe kann mit einem Wochenzeitprogramm gesteuert werden. Es stehen pro Tag insgesamt fünf Zeitprogramme mit Start- & Stoppzeit zur Verfügung. Zusätzlich kann pro Tag auch einmal die gewünschte Betriebsart, die Solltemperatur und auch die Soll- Brauchwassertanktemperatur eingestellt werden. Einzelne Wochentage können auf Ferientag gestellt und somit vom Zeitprogramm ausgenommen werden.

Anti-Legionellen Funktion
das Brauchwasser im Warmwasserspeicher wird zeitgesteuert auf +70°C erwärmt, um eventuell vorhandene Bakterien abzutöten. Diese Funktion wird üblicherweise in der Nacht durchgeführt. Daher lässt sich für diese Funktion der gewünschte Wochentag, die Startzeit und die Solltemperatur programmieren.

Ferienfunktion
wenn die Bewohner im Urlaub sind, kann die Raumtemperatur aus Energiespargründen abgesenkt werden.

Flüsterbetrieb Außengerät
dabei wird in den Betriebsarten Heizen, Kühlen und Brauchwasserbereitung die Lautstärke des Außengerätes von der automatischen, integrierten Steuerung reduziert. Weiter kann der Flüsterbetrieb über ein Zeitprogramm gesteuert werden, z.B. wenn in der Nacht der Geräuschpegel des Außengerätes abgesenkt werden soll. Dazu steht eine Start- und Stoppzeit, die dann täglich den Flüsterbetrieb ausführt, zur Verfügung.

Einfache Programmierung
es stehen drei Hauptmenüs zur einfachen Navigation im Regler zur Verfügung: Parametermenü für die einzelnen Betriebsarten, Funktionsmenü zur Programmierung der Heizkurve und das Anzeigemenü zur einfachen Abfrage der Betriebswerte (z.B. Pumpe ein/aus, Temperaturwerte, usw.)

Intelligente Steuerung, leistungsstarke Funktion
Die Betriebsart kann frei umgeschaltet werden oder über die Anforderungen Urlaubsmodus, Wetterabhängiger Modus, leiser Betrieb, Temperaturtimer und Estrich-Trocknungsfunktion aktiviert werden.

Mehrere Schutzmaßnahmen machen dieses Produkt viel sicherer: die zusätzliche elektrische Heizung verhindert die Vereisung des Platten-Wärmetauschers durch zu niedrige Wassertemperatur und verlängern dadurch die Lebensdauer der Sinclair Wärmepumpe. Sicherheit und Zuverlässigkeit sind somit verbessert.

Das neu entwickelte intelligente Abtausteuerungsprogramm „Abtauen, wenn erforderlich”, “Nicht auftauen, wenn nicht erforderlich”, “bei starkem Frost mehr auftauen”, ” bei leichtem Frost weniger abtauen“ bringt mehr Behaglichkeit, eine unzureichende Wärmeversorgung wird dadurch vermieden und eine nachhaltige Wärmeversorgung dem Nutzer sichergestellt.

Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
