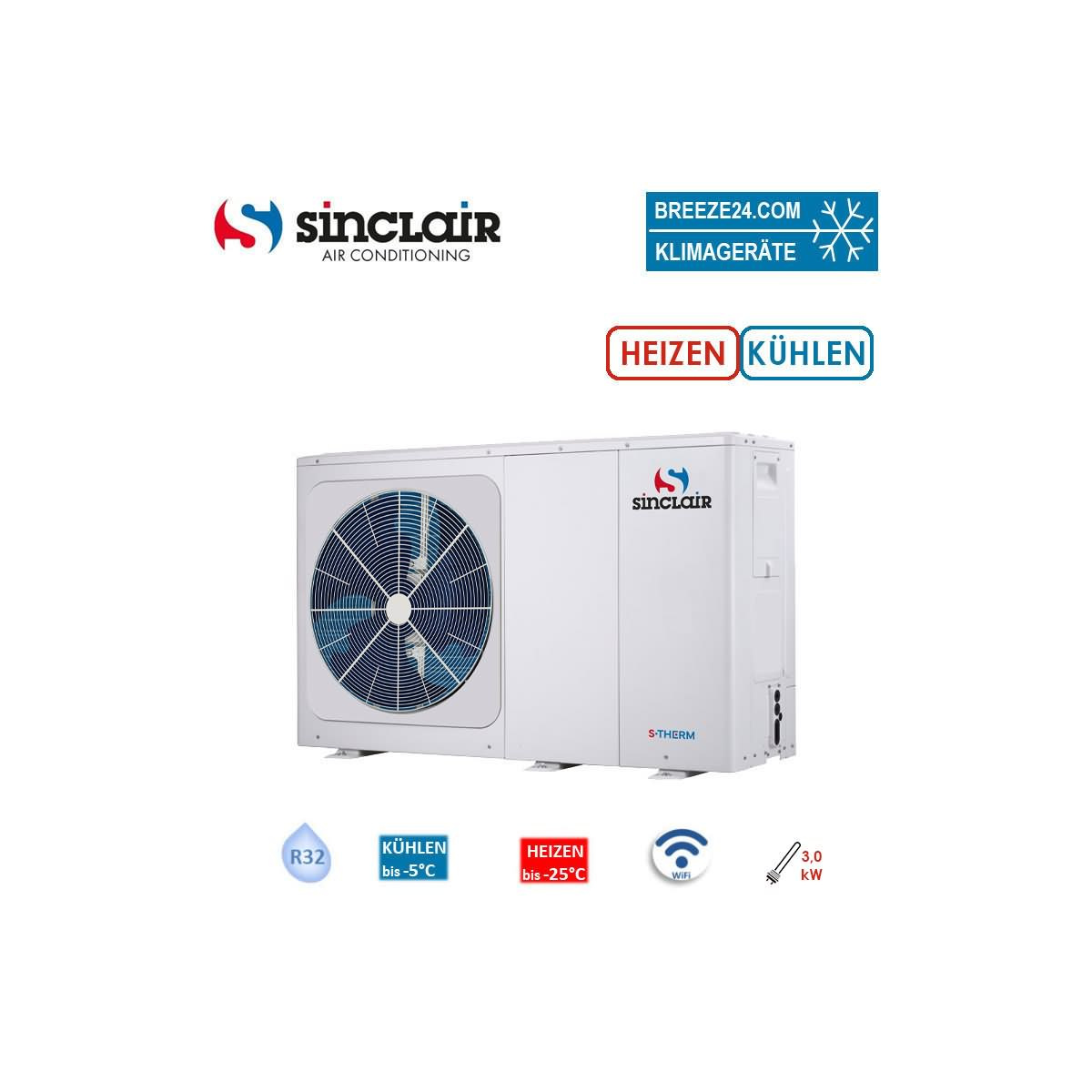

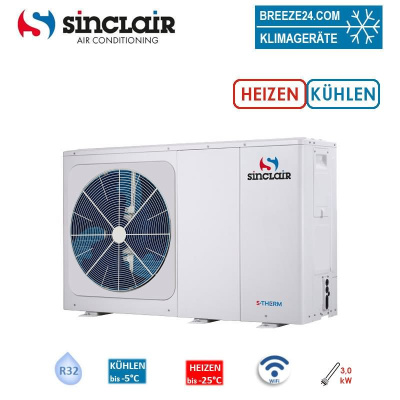

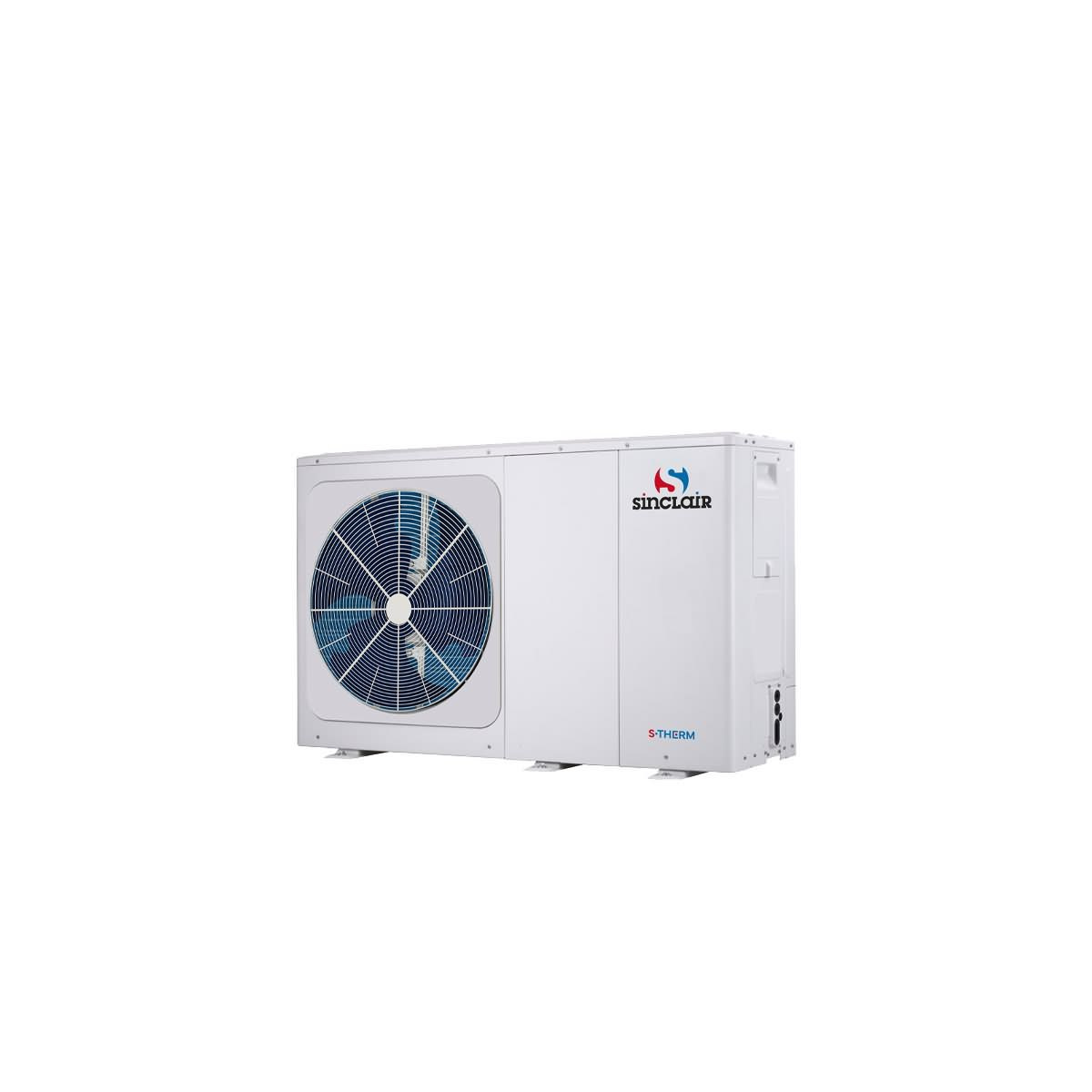

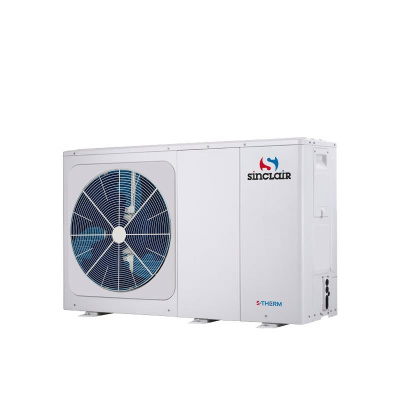

Sinclair S-THERM YUKON SMHM-80B/3 Monoblock Wärmepumpe Heizen 8,4 kW + Kühlen 8,3 kW Heizstab 3kW

Sinclair Monoblock Kompakt Wärmepumpe zum Heizen und Kühlen mit Kabelfernbedienung und 3 kW Heizstab.

Sinclair S-THERM YUKON SMHM-80B/3 Monoblock Wärmepumpe 8.4 kW | 8.3 kW
YUKON ist eine integriertes Luft-Wasser-Wärmepumpensystem, das eine Komplettlösung für Raumheizung, Raumkühlung und Warmwasserbereitung darstellt. Das Außenwärmepumpensystem entzieht der Außenluft Wärme und überträgt diese Wärme durch Kältemittelleitungen auf den Plattenwärmetauscher im Hydroniksystem.

Das erwärmte Wasser im Hydroniksystem zirkuliert zu Niedertemperatur-Wärmeüberträger (Fußbodenheizungsrohre oder Niedertemperatur-Radiatoren), um die Raumheizung bereitzustellen, und zum Warmwasserspeicher, um Warmwasser bereitzustellen.

Das 4-Wege-Ventil im Außengerät kann den Kältemittelkreislauf umkehren, sodass das Hydroniksystem gekühltes Wasser zum Kühlen mit Gebläsekonvektoren bereitstellen kann.

Die Heizleistung von Wärmepumpen nimmt mit sinkender Umgebungstemperatur ab. YUKON Monoblock kann mit einer elektrischen Reserveheizung ausgestattet werden, um zusätzliche Heizleistung für den Einsatz bei extrem kaltem Wetter bereitzustellen, wenn die Wärmepumpenleistung nicht ausreicht.

Die Backup-Elektroheizung dient auch als Backup bei einer Störung der Wärmepumpe und als Frostschutz der Außenwasserleitungen im Winter.

Mit dem modernen Zweistufenkompressor mit Drehzahlregelung kann ein hoher Wirkungsgrad auch bei niedrigen Temperaturen erreicht werden. Bei hohen Temperaturen kann die Wärmepumpe ihre Leistung durch Drehzahlregelung reduzieren.

Mit dem Steuerungssystem können die Parameter der Wärmepumpe an die Bedürfnisse des jeweiligen Objekts angepasst werden. Mit dem Steuerungssystems sind mehrere Steuerungsarten für die Ausgangstemperatur sowohl beim Heizen als auch beim Kühlen möglich. Die Bedienung des Gerätes erfolgt über eine übersichtlich angeordnete Kabelfernbedienung mit Klartextanzeige, so dass die komplizierte Suche nach Parametercodes, wie es bei anderen Geräten der Fall ist, entfällt.

Geräteaufbau
Stabiles selbsttragendes Gerätemodul mit Grundrahmen und stabilen Füssen. Wetterfest in pulverbeschichteter Ausführung zur Außenaufstellung. Bequemer Zugang für Bedienung und Service von der Gerätevorderseite. Farbgebung der Außeneinheit: elfenbeinweiß.

Wärmetauscher
Hochleistungs-Wärmetauscher zum energieoptimierten Betrieb auch bei hohen / niedrigen Außentemperaturen. Optimiert für Kältemittel R32. Der Wärmetauscher besteht aus Kupferrohr mit aufgepressten Aluminiumlamellen und arbeitet nach dem Gegenstrom-/Querstrom-Prinzip. Geringer Kältemittelinhalt durch spezielle Bauart der Cu-Rohre. Die Aluminiumlamellen sind mit einem Oberflächenschutz für eine Verlängerung der Gesamtnutzungszeit versehen.

Ventilator
Der Axialventilator mit seinem sichelförmigen Flügeln ist direkt auf dem Antriebsmotor befestigt und gewährleistet einen besonders geräuscharmen Betrieb. Der Motor des Axialventilators wird mittels DC-Inverter geregelt. Berührungsschutzgitter, horizontaler Luftausblas. Optimaler Druckverlauf im Wärmetauscher durch mikroprozessorgesteuerte Ventilatordrehzahlregelung.

Verdichter
Vollhermetischer, invertergeregelter DC-Verdichter, speziell für den höchst energieeffizienten Betrieb entwickelt. Leistungsstark, extrem laufruhig und geräuscharm. Der Verdichter ist schallentkoppelt im Gerät angeordnet.

Kältekreislauf
Der Kreislauf ist getrocknet, evakuiert und mit einer Grund-Kältemittelfüllung versehen. Absperrventile in Saug- und Flüssigkeitsleitungen, sowie ein Service-Anschluss an der Saugleitung, sind vorhanden. Der Kältemittelkreislauf beinhaltet die folgenden Komponenten: Verdichter, Vierwegeventil, Verflüssiger, Expansionsventil und Tockner.

Entlüftungsventil
entfernt automatisch Luft aus dem Wasserkreislauf.

Sicherheitsventil
verhindert übermäßigen Wasserdruck, indem es bei 3 bar öffnet und Wasser aus dem Wasserkreislauf ablässt.

Ausdehnungsgefäß
gleicht den Wassersystemdruck aus. Volumen 8 l

Wasserströmungswächter
erkennt die Wasserdurchflussmenge, um Kompressor und Wasserpumpe bei unzureichendem Wasserdurchfluss zu schützen.

Reserveheizung
bietet zusätzliche Heizleistung, wenn die Heizleistung der Wärmepumpe aufgrund sehr niedriger Außentemperatur nicht ausreicht. Schützt auch die externe Wasserleitung vor dem Einfrieren.

Wasserpumpe
im Gerät integriert; zirkuliert Wasser im Wasserkreislauf.

Regelung
Mikroprozessor-System Steuerung und Regelung des Prozessverlaufes für die Betriebsarten Kühlen oder Heizen. Verwaltung sämtlicher Sensoren, der Steuerungs- und Sicherheitsbauteile und elektrischen Antriebe. Selbstdiagnose von Fehlern und Störungen durch das Gerät und Anzeige relevanter Informationen. Anschlussmöglichkeiten auf der Steuerplatine von bauseitigen Steuerelementen:

Externer Raumthermostat | Solar Signaleingang | Pumpensteuersignal Ausgang | Umwälzpumpe Ausgang | Wassertankpumpe | Ansteuerung 3-Wege Ventil | Andere Hilfswärmequelle 230V | Zusatzheizung Wassertank

Touch-Bedienung
Heizungsregler an der Gehäusevorderseite eingebaut, einfache Bedienung. Zugang über Internet mittels App möglich. Integrierte MODBUS Schnittstelle für den Anschluss an eine Fernüberwachung oder ein BMS-System. Der Funktionsumfang beinhaltet fünf mögliche Betriebsarten für maximalen Komfort:

Heizen | Heizen + Brauchwasserbereitung | Kühlen | Kühlen + Brauchwasserbereitung | Brauchwasserbereitung

Der Vorrang bei den Betriebsarten „Heizen + Brauchwasserbereitung“ bzw. „Kühlen + Brauchwasserbereitung“ lässt sich im Regler hinterlegen.

Auswahl aus drei verschiedenen Regelungsmodi

Außentemperaturgeführte Vorlauftemperaturregelung
Die Regelung passt die Vorlauftemperatur laufend der Außentemperatur an. Damit wird sichergestellt, dass nur so viel Warmwasser bereitet wird, wie zur Heizung des Gebäudes benötigt wird.

Raumtemperaturregelung
Die Regelung regelt die Vorlauftemperatur nach der Solltemperatur eines Referenzraumes. Ein Fern- Raumtemperatursensor ist beigepackt.

Regelung per Raumthermostat
Der Thermostat regelt die Vorlauftemperatur nach der Solltemperatur eines Referenzraumes. Der Raumthermostat ist bauseits beizustellen.

Ein Regler für Fußboden-, Radiator- oder Fancoilkreis
der eingebaute Regler kann einen Heizkreis regeln, also entweder als Niedertemperatur- oder Hochtemperaturregler fungieren. Falls sich in der Anwendung zwei Regelkreise (z.B. Fußbodenheizung und Radiatorheizung) befinden, dann muss der zweite Heizkreis bauseits realisiert werden.

Schnellladung Brauchwasserspeicher
die Wärmepumpe und der elektr. Heizstab können parallel arbeiten, um das Brauchwasser im Warmwasserspeicher schnellstmöglich aufzuheizen.

Wochenzeituhrsteuerung
die Wärmepumpe kann mit einem Wochenzeitprogramm gesteuert werden. Es stehen pro Tag insgesamt fünf Zeitprogramme mit Start- & Stoppzeit zur Verfügung. Zusätzlich kann pro Tag auch einmal die gewünschte Betriebsart, die Solltemperatur und auch die Soll- Brauchwassertanktemperatur eingestellt werden. Einzelne Wochentage können auf Ferientag gestellt und somit vom Zeitprogramm ausgenommen werden.

Anti-Legionellen Funktion
das Brauchwasser im Warmwasserspeicher wird zeitgesteuert auf +70°C erwärmt, um eventuell vorhandene Bakterien abzutöten. Diese Funktion wird üblicherweise in der Nacht durchgeführt. Daher lässt sich für diese Funktion der gewünschte Wochentag, die Startzeit und die Solltemperatur programmieren.

Ferienfunktion
wenn die Bewohner im Urlaub sind, kann die Raumtemperatur aus Energiespargründen abgesenkt werden.

Flüsterbetrieb Außengerät
dabei wird in den Betriebsarten Heizen, Kühlen und Brauchwasserbereitung die Lautstärke des Außengerätes von der automatischen, integrierten Steuerung reduziert. Weiter kann der Flüsterbetrieb über ein Zeitprogramm gesteuert werden, z.B. wenn in der Nacht der Geräuschpegel des Außengerätes abgesenkt werden soll. Dazu steht eine Start- und Stoppzeit, die dann täglich den Flüsterbetrieb ausführt, zur Verfügung.

Einfache Programmierung
es stehen drei Hauptmenüs zur einfachen Navigation im Regler zur Verfügung: Parametermenü für die einzelnen Betriebsarten, Funktionsmenü zur Programmierung der Heizkurve und das Anzeigemenü zur einfachen Abfrage der Betriebswerte (z.B. Pumpe ein/aus, Temperaturwerte, usw.)

Intelligente Steuerung, leistungsstarke Funktion
Die Betriebsart kann frei umgeschaltet werden oder über die Anforderungen Urlaubsmodus, Wetterabhängiger Modus, leiser Betrieb, Temperaturtimer und Estrich-Trocknungsfunktion aktiviert werden.

Mehrere Schutzmaßnahmen machen dieses Produkt viel sicherer: die zusätzliche elektrische Heizung verhindert die Vereisung des Platten-Wärmetauschers durch zu niedrige Wassertemperatur und verlängern dadurch die Lebensdauer der Sinclair Wärmepumpe. Sicherheit und Zuverlässigkeit sind somit verbessert.

Das neu entwickelte intelligente Abtausteuerungsprogramm „Abtauen, wenn erforderlich”, “Nicht auftauen, wenn nicht erforderlich”, “bei starkem Frost mehr auftauen”, ” bei leichtem Frost weniger abtauen“ bringt mehr Behaglichkeit, eine unzureichende Wärmeversorgung wird dadurch vermieden und eine nachhaltige Wärmeversorgung dem Nutzer sichergestellt.

Netzwerk W-LAN Anschluss
Steuerung über Internet mittels ComfortHome App möglich.


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
