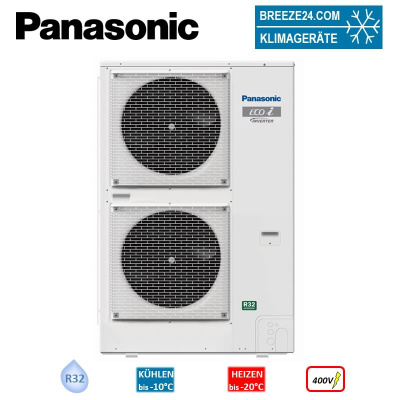

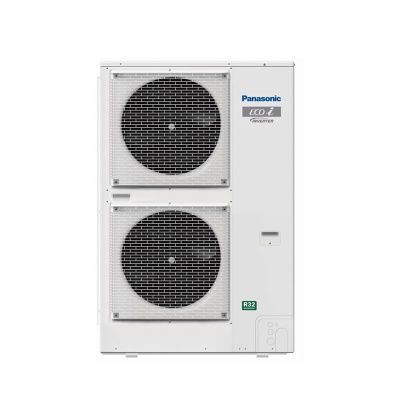

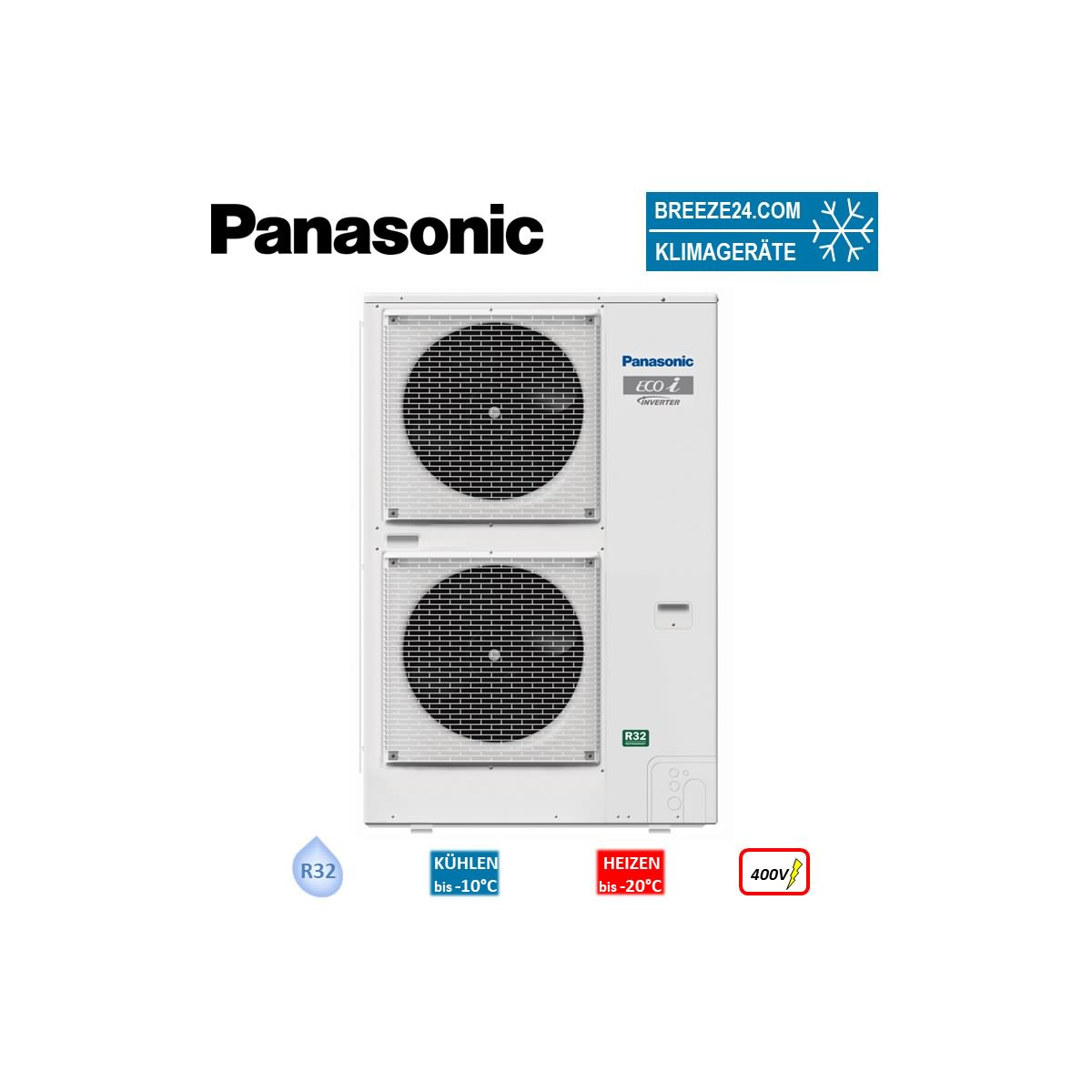

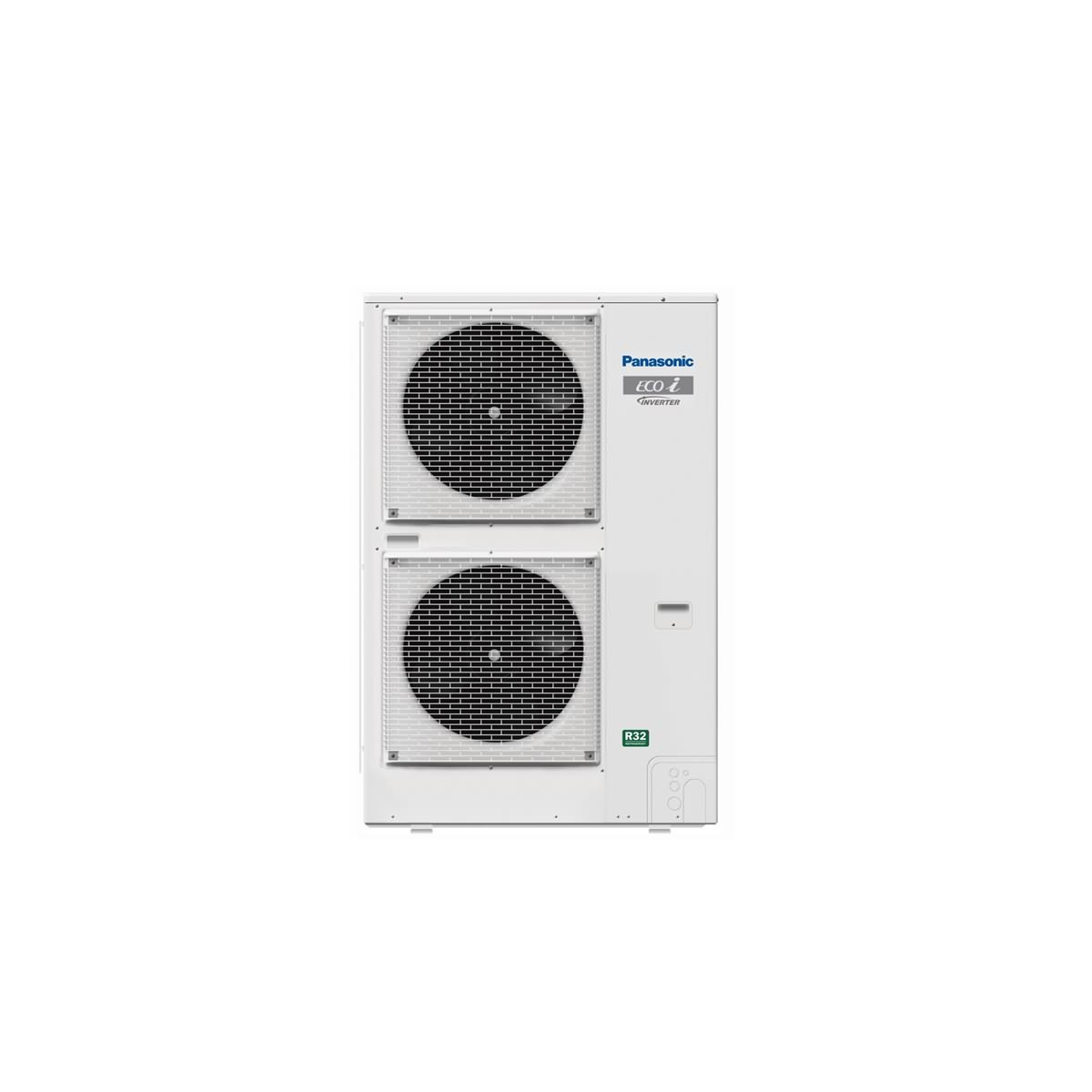

Panasonic U-8LZ2E8 VRF Aussengerät für bis zu 16 Innengeräte 22,4 kW R32 400V

Panasonic Klimaanlagen Außengerät für bis zu 12 Innengeräte.

Pansonic VRF Außengerät U-8LZ2E8 | 22.4 kW | 25.0 kW
Hocheffiziente luftgekühlte Verdichter-Wärmetauscher-Einheit in Wärmepumpenausführung für Heiz- oder Kühlbetrieb für die Kombination mit maximal 9 (bzw. 12, in Abhängigkeit von der Innengeräteleistung) Panasonic ECOi-Innengeräten. Außengerät nur als Einzel-Außengerät einsetzbar.

Aufbau
Wetterfestes Stahlblechgehäuse auf verwindungsfreiem Grundrahmen, Gehäuse-Farbton seidig beige (Munsell 1Y 8.5 / 0.5). Hochleistungs-Wärmetauscher aus Kupferrohr mit aufgepressten Aluminiumlamellen. Zwei extrem laufruhige, direkt angetriebene Axialventilatoren, statisch und dynamisch ausgewuchtet, Motor mit Wicklungsschutz. Elektronische Drehzahlanpassung für problemlosen Betrieb bis -10 °C im Kühlbetrieb. Frequenzgeregelter Verdichter für besonders leisen und energiesparenden Betrieb, schwingungsgedämpft. Expansionsventil zur Anpassung der korrekten Kältemittelmenge. Kältesystem werkseitig mit Kältemittel R32 vorgefüllt.

Kältekreislauf
Für Kältemittel R32 optimierter Kältekreislauf, im Wesentlichen bestehend aus: Verdichter, elektronischem Expansionsventil, Verdampfer bzw. Verflüssiger, Kältemittelsammler, Filter, Ölabscheider, Vierwege-Umschaltventil und den entsprechenden Regel- und Sicherheitseinrichtungen, Absperrventilen für Saug- und Flüssigkeitsleitung, Serviceanschlüssen mit Schraderventilen. Kältekreislauf ist bei Auslieferung evakuiert und mit der Kältemittel-Erstbefüllung versehen.

Verdichter
Ein drehzahlgeregelter DC-Inverter-Doppel-Rollkolbenverdichter, optimiert für Kältemittel R32. Schwingungs- und schallgedämpft, inkl. Kurbelwannenheizung. Präzise Steuerung, das System überwacht ununterbrochen die Gebäudelast und passt die Verdichterdrehzahl basierend auf der tatsächlichen Raumlast in Echtzeit an die aktuellen Bedingungen an. Höhere Energieeffizienz durch größeren Regelungsbereich zwischen 20 und 130 % der Verdichter-Nennfrequenz. Intelligentes, dreistufiges Ölrückführungssystem, gesteuert durch die Ölstandssensoren, mit denen jeder Verdichter ausgestattet ist, und unterstützt durch eine optimierte Ölabscheiderkonstruktion, für mehr Komfort durch unterbrechungsfreien Dauerbetrieb mit niedrigem Schallpegel, verbesserte Langlebigkeit und höhere Energieeffizienz des Systems.

Verflüssiger
Hochleistungs-Wärmeübertrager aus Kupferrohr und Aluminiumlamellen mit spezieller Profilierung und widerstandsfähiger Bluefin-Antikorrosionsbeschichtung, für eine hohe Beständigkeit auch bei ungünstigen Umgebungsbedingungen. Optimierte Konstruktion des Wärmeübertragers durch zweilagige Anordnung der Rohrleitungen und maximale Ausnutzung der Wärmeübertrageroberfläche bei geringem Luftwiderstand durch Luftansaug über drei Seiten des Geräts. Optimiert für die Verwendung des Kältemittels R32.

Mikroprozessorgesteuertes Steuer- und Regelsystem und Steuerplatine
Zum Schutz vor Staub und Feuchtigkeit ist die Steuerplatine mit einer Schutzschicht versehen. Das mikroprozessorgesteuerte Steuer- und Regelsystem übernimmt neben der voll- und teillastoptimierten Regelung des Kühl- wie auch des Heizbetriebs unter anderem folgende Funktionen:
Automatische Erkennung und Adressierung der Innengeräte bei der ersten Inbetriebnahme des Systems | Selbstdiagnose aller angeschlossenen Innen- und Außengeräte | Regelung der Unterkühlung | Leistungsbedarfsabhängige Invertersteuerung des Verdichters durch Erzeugung eines optimierten, geglätteten Sinus-Steuersignals | Steuerung des elektronischen Expansionsventils | Steuerung des Ventilators für einen optimalen Druckverlauf im Wärmetauscher |Automatische Umschaltung Heizen / Kühlen einstellbar | Servicefunktionen über Standard-Kabelfernbedienung als Wartungsfernbedienung | Sicherheitsfunktionen zum Schutz des VRF-Systems

Elektronisches Expansionsventil
Für R32 optimiertes mikroprozessorgesteuertes Hoch- und Niederdruckventil für eine optimale Verdampferfüllung bei präziser Überhitzungs- und Unterkühlungsregelung.

Ventilator
Ein drehzahlgeregelter Axialventilator für einen optimalen Druckverlauf im Wärmetauscher und einen hohen Wirkungsgrad insbesondere bei niedrigen Drehzahlen. Luftausblas horizontal für eine optimierte, gleichförmige und geräuscharme Luftführung selbst bei hohen Luftmengen. Externe statische Pressung bis 35 Pa und Luftvolumenstrom bis 4.440 m³/h.

Weitere Funktionen
Kältemittel R32 mit geringerem GWP-Wert | Großer Betriebsbereich von -10 bis +52 °C im Kühlbetrieb | Großer Betriebsbereich von -20 bis +18 °C im Heizbetrieb | Verhältnis von Innen- zu Außengeräteleistung auf max. 150 % erhöht (sofern kein 1,5-kW-Innengerät angeschlossen wird) | Maximale tatsächliche Gesamtleitungslänge bis 90 m (gleichwertige Länge bis 180 m) | Flexible Sicherheitsmaßnahmen; Installation des Kältemittelleckdetektors/-alarms von Panasonic nur bei Bedarf | Vierstufiger Flüsterbetrieb mit geringfügigem Leistungsverlust zur Absenkung des Schallpegels auf 45 dB(A) | Kombinierbar mit den zahlreichen VRF-Innengerätetypen sowie den vielfältigen Überwachungs- und Steuerungslösungen von Panasonic

Konnektivität
Mit allen Lösungen von Panasonic für Regelung und Konnektivität vollständig kompatibel. Verfügbar sind unter anderem unterschiedliche Einzel-Fernbedienungen, Bedieneinheiten für Hotelanwendungen, VRF Smart Connectivity+, optionale Funksensoren, eine einfache GLT-Einbindung über P-Link-Adapter und Kompatibilität mit Panasonic AC Smart Cloud.
Über Steckkontakte auf der Steuerplatine durch optionales Zubehör verfügbare Ein- und Ausgänge:
Testbetrieb | System Ein/Aus | Automatische Adressierung | Heiz-/Kühlbetrieb | Flüsterbetriebseinstellung | Ansteuerung eines bauseitigen Kältemittelabsperrventils

Konformität mit Richtlinien und Normen
Das Gerät entspricht den einschlägigen EU-Richtlinien und Normen.



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
