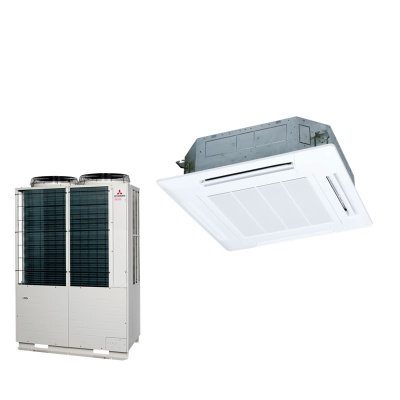

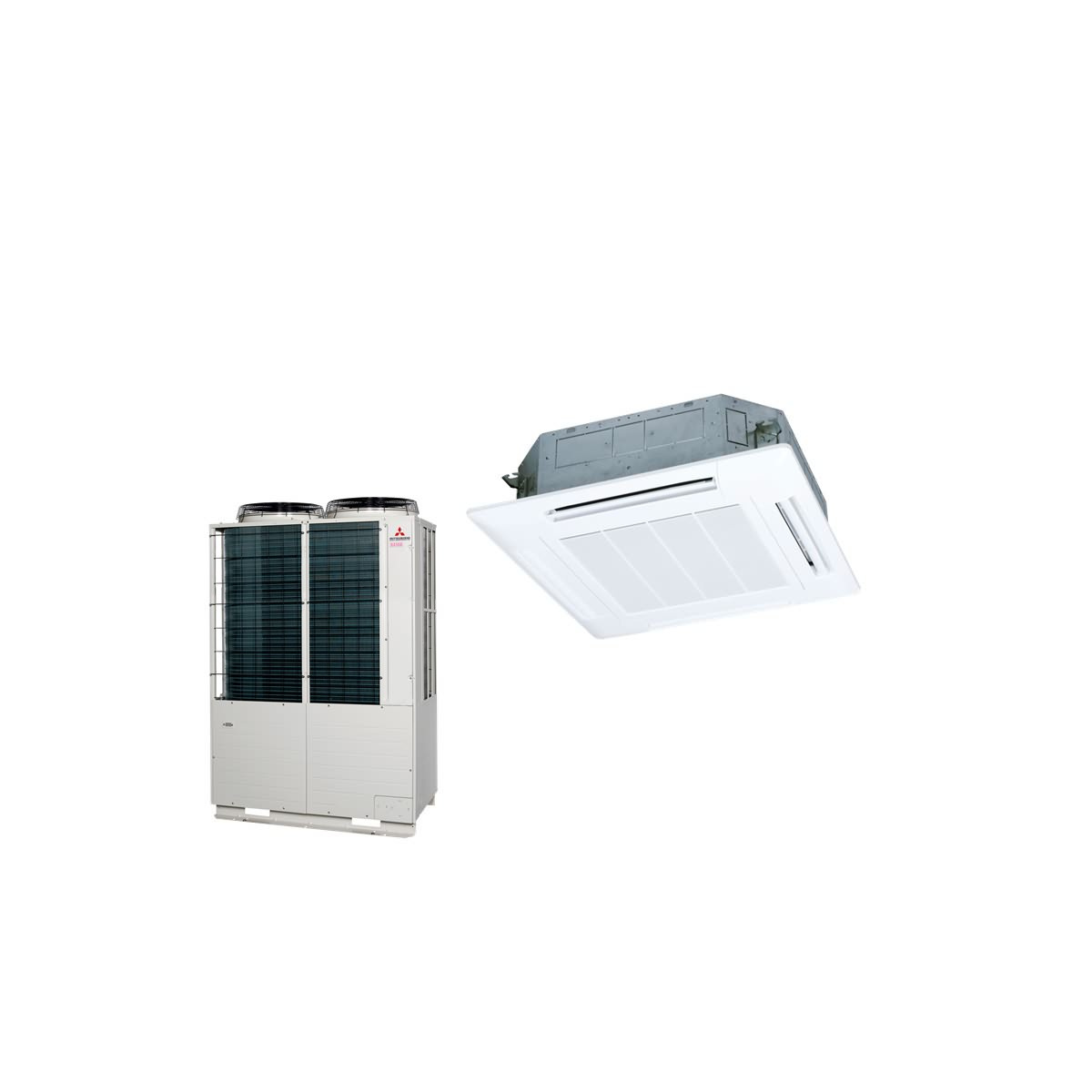

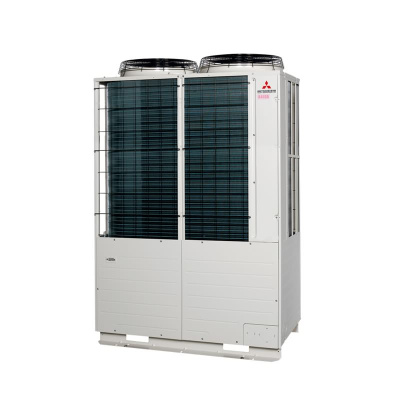

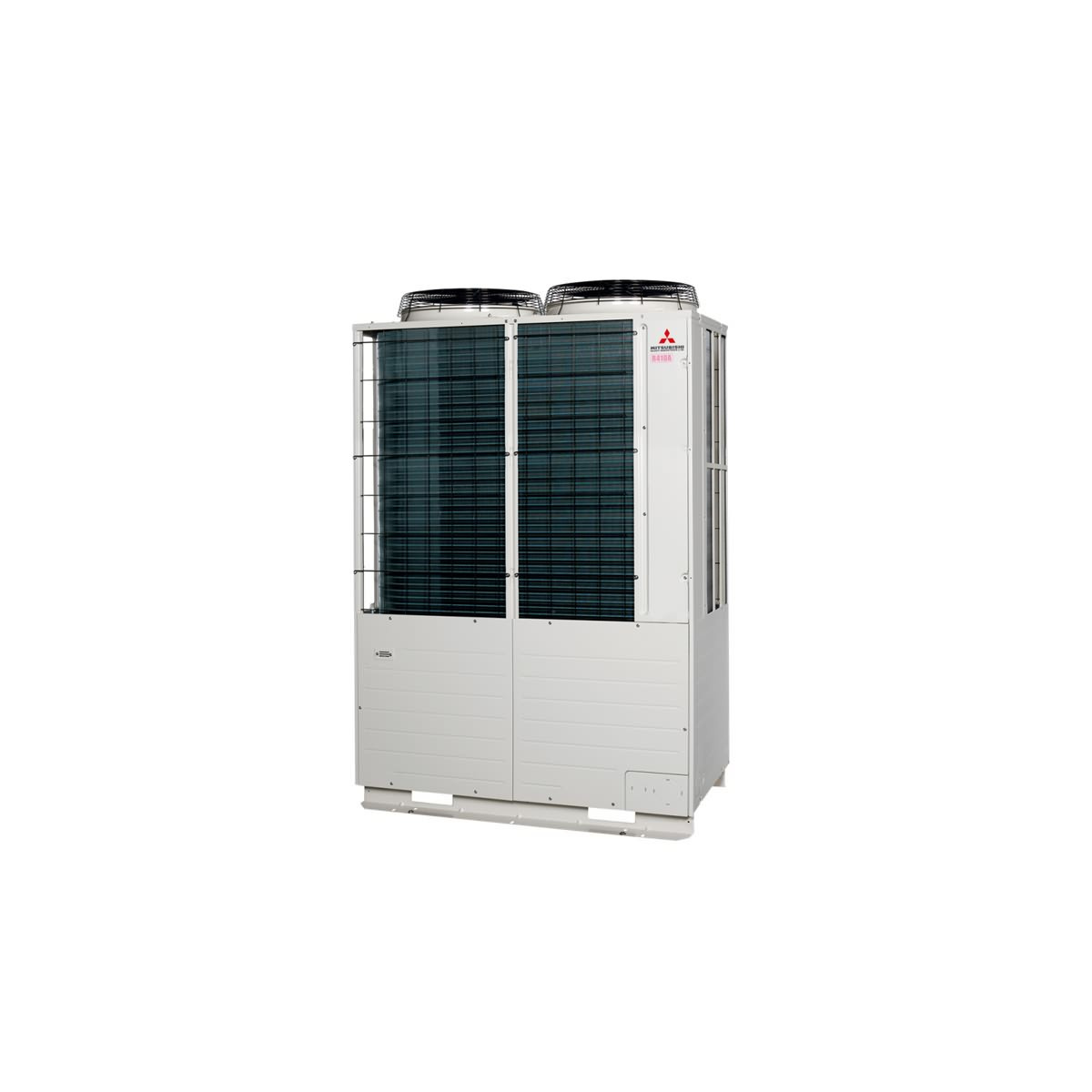

Mitsubishi Heavy Set 30 x 4-Wege-Deckenkassette 3,5 kW - FDT36KXZE1 + FDC680KXE6 VRF 400V

Mitsubishi Heavy Klimaanlage VRF

Geräteaufbau
Ein leise laufender, schwingungsgedämpft gelagerter, 4-stufiger DC-Radialventilator mit Überhitzungsschutz saugt die Raumluft über die integrierte, regenerierbare Filtereinheit im Ansaugpaneel an. Der 4-Wege-Luftaustritt der konditionierten Luft erfolgt über individiuell einstellbare Luftleitlamellen mit motorgetriebener Deflektorautomatik. Die konditionierte Luft verteilt sich in einem Winkel von 360° um das Gerät und sorgt somit für eine optimale Luftverteilung im Raum. Der Ausblaswinkel der 4 Luftleitlamellen kann individuell und unabhängig voneinander mit einer Kabelfernbedienung eingestellt und bei Bedarf in den gewünschten Positionen fixiert werden. Das Gerät verfügt über eine Autoswing-Funktion und eine definierte Fixierung des Louvers. Druckseitig ist ein Kanalanschluss für behandelte Luft zur Nebenraumversorgung im Gehäuse vorbereitet, Frischluftzufuhr mit optionalem Frischluftadapter und zusätzlichen Kanalanschlüssen ist möglich. Im Gerätestandard enthalten sind eine leise laufende Kondensatpumpe mit einer Förderhöhe von maximal 700 mm ab Geräteunterkante und ein Schwimmerschalter zur Sicherheitsabschaltung bei Störung der Kondensatabfuhr. Durch die einfach zu entfernenden Paneelecken ist eine schnelle Justierung des Gesamtgerätes an den Gewindestangen mit installiertem Paneel möglich. Steuerung und Regelung Das Gerät enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. In Abhängigkeit der elektronisch gemessenen Temperaturen an Wärmetauscher und Lufteintritt wird das elektronische Expansionsventil gesteuert. Die Kommunikation mit dem Außengerät erfolgt mit einer zweiadrigen geschirmten Signalleitung über das Superlink-Datenbus-System. Die Adressierung des Gerätes ist vollautomatisch, über die Fernbedienung oder manuell möglich. Das Gerät verfügt über einen speziellen Betrieb zur Entfeuchtung mit einer automatischen Lüfterstufen-Steuerung. Der Vereisungsschutz gewährleistet einen optimalen Wärmeübergang am Wärmetauscher. Für optimales Heizen können Lüfternachlauf, Korrektur der Temperaturhysterese, Hot-Start-Funktion und die Hot-Spurt-Funktion eingestellt werden. Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Der Betriebszustand und Funktionsstörungen werden mittels verschiedenfarbiger LED angezeigt. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich. Die Steuerung des Gerätes erfolgt alternativ mit einer Kabel-, Infrarot- und/oder Zentralfernbedienung. Der zur Steuerung mittels Infrarotfernbedienung erforderliche optionale Infrarot-Empfänger kann in eine beliebige Ecke des Paneels integriert werden. Die Betriebsarten Kühlen/Entfeuchten/Heizen/Auto, Solltemperatur und Lüfterstufe können programmiert werden. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Eine Sleep-Timer-Funktion schaltet das Gerät nach einer programmierten Laufzeit ab. Die Backup-Funktion ermöglicht einen Automatikbetrieb bei Standardkonditionen.

Besondere Merkmale

- 4 individuell einstellbare Pendellamellen (mit Kabel-Fernbedienung)
- Integrierter Frisch- und Fortluftanschluss
- Eingebaute Kondensatpumpe mit einer Förderhöhe von 850 mm
- Schauglas zur einfachen Inspektion der Kondensatwanne
- Energiesparender DC-Lüftermotor
- Optionales Komfortpaneel zur Vermeidung von Zugluft
- Optionaler Präsenzmelder zur Erkennung von menschlicher Aktivität im Raum

Normen, Richtlinien und Zertifikate
- Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert.
- Das Gerät ist CE zertifiziert.
- Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.


1200514 + K87642


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
