Mitsubishi Heavy FDXL140KX6.2 Wärmetauschermodul Large

Wärmetauscher-Anschlussmodul zum Kühlen und Heizen

Mitsubishi Heavy Wämetauschmodul | FDXL 140 KXE6
Immer häufiger gibt es die Anforderung, dass ein Wärmetauscher zum Heizen und/oder Kühlen in einem Lüftungskanal nachgerüstet werden muss. Dafür eignen sich speziell die Wärmetauscher-Anschlussmodule aus der CompTec-Serie, die als Bindeglied zwischen einem bauseitigen R410A/Luft-oder Wasser-Wärmetauscher und den Klima-Außengeräten von Mitsubishi Heavy Industries angeboten werden. Der Temperatursollwert des Wärmetauscher-Anschlussmoduls kann, in Verbindung mit einer CompTrol Interface III k (optional, nicht im Lieferumfang enthalten), über ein analoges 0-10-V-Signal einer externen Steuerung verstellt werden.

Das Wärmetauscher-Anschlussmodul ist für den Anschluss an bauseitige Wärmetauscher zum Kühlen oder Heizen bestimmt und wird in bestehende oder neu zu errichtende KX-Systeme mit dem Kältemittel R410A eingebunden.

Geräteaufbau

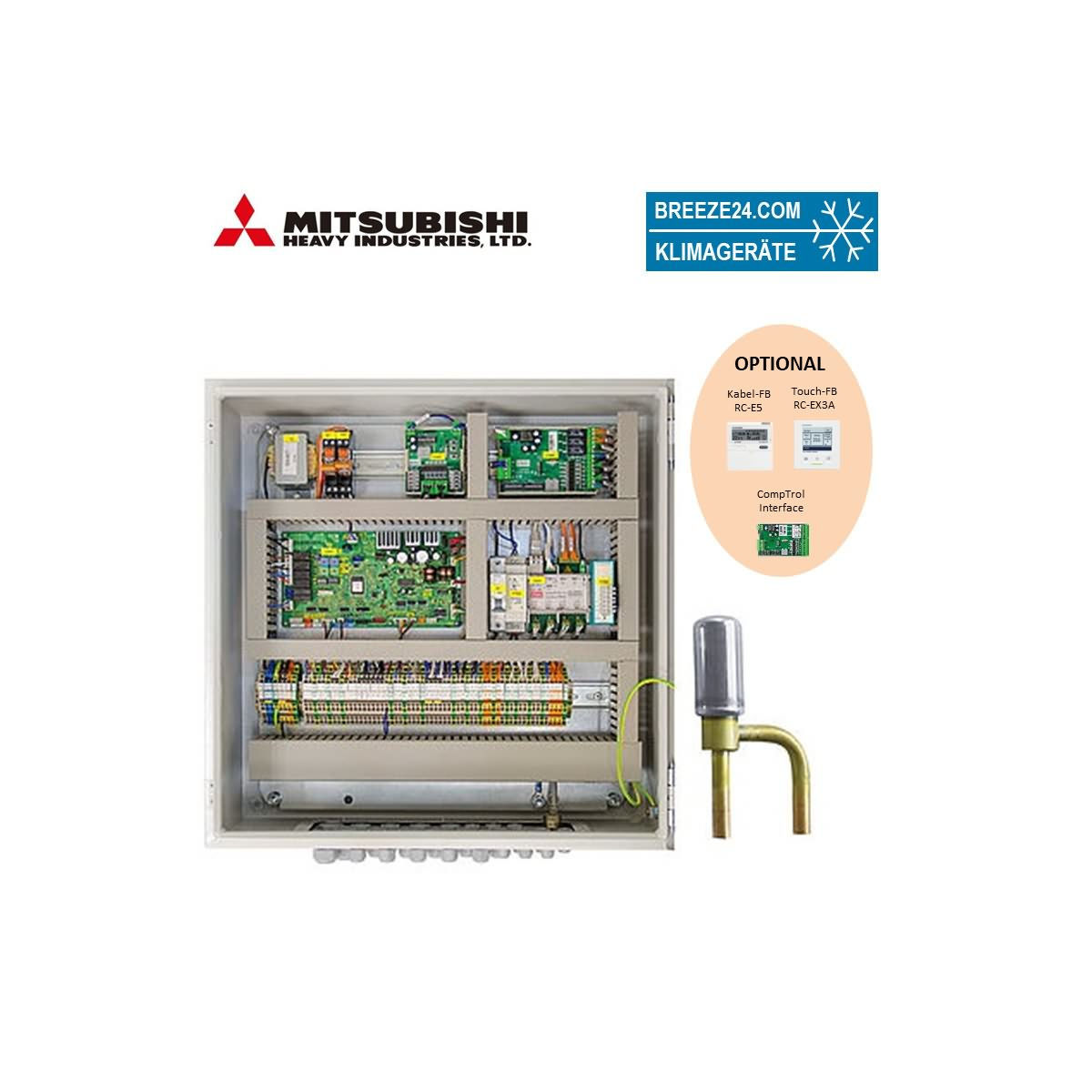

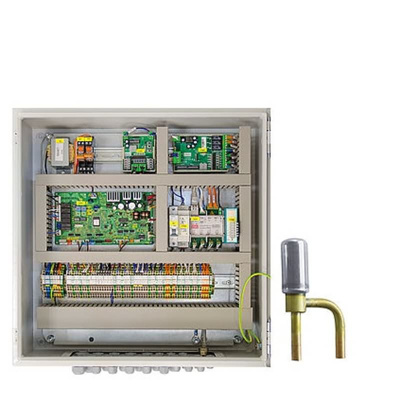

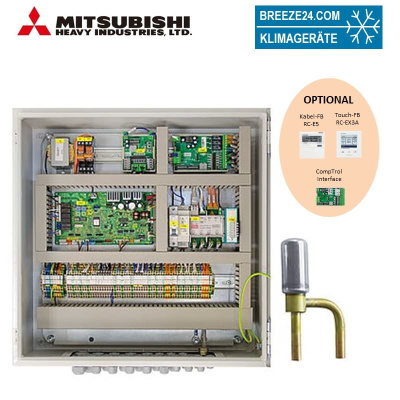

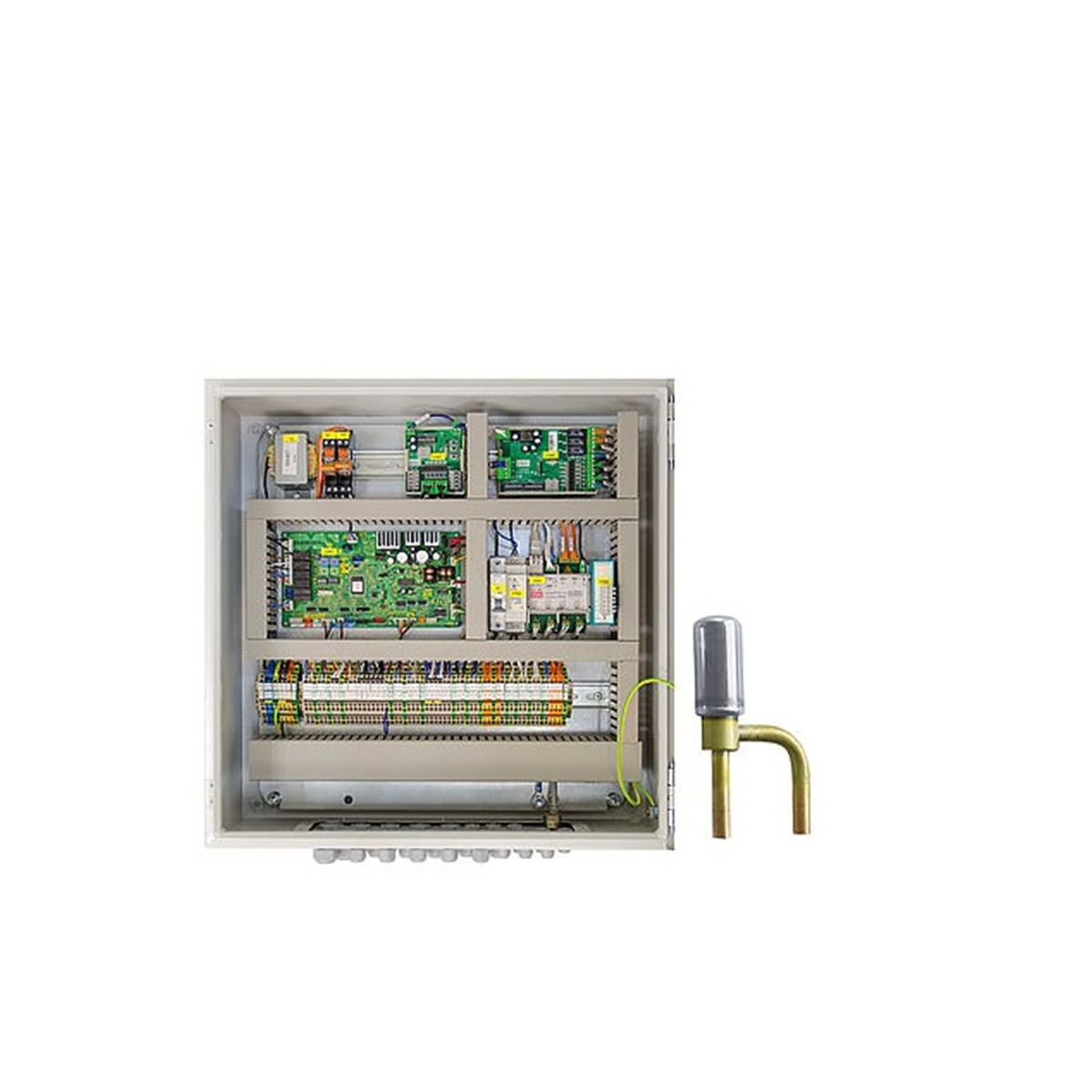

Der Lieferumfang umfasst folgende Komponenten: ein elektronisches Expansionsventil, Temperatursensoren und ein verdrahteten Schaltschrank mit Steuerelektronik. Das Wärmetauscher-Anschlussmodul ist wahlweise in Einzelkomponenten als lose Schüttung (ohne Schaltkasten und unverdrahtet) erhältlich. Die Komponenten sind bauseits zu installieren.

Es besteht die Möglichkeit eine externe Kondensatpumpe mit 230 V | 50 Hz und einer maximalen Stromaufnahme von 0,16 A anzusteuern. Durch Entfernen einer Kabelbrücke ist die Einbindung und Integration eines externen Schwimmerschalters in die Sicherheitskette der Regelung möglich.

Steuerung und Regelung
Mittels DIP-Schalter Konfiguration auf der Steuerelektronik lassen sich Nennleistungsabstufungen einstellen, um bauseitige Leistungsanforderungen gerecht werden zu können.

Das Wärmetauscher-Anschlussmodul enthält sämtliche zum automatischen Betrieb notwendigen Einrichtungen sowie Kontroll- und Regelorgane. Die Mikroprozessor Regelung mit integrierter Fuzzy-Logik passt die erzeugte Leistung den aktuellen Konditionen und Anforderungen im Raum schnell und mit hoher Stabilität an. In Abhängigkeit der elektronisch gemessenen Temperaturen an Wärmetauscher und Lufteintritt wird das elektronische Expansionsventil gesteuert. Die Kommunikation mit dem Außengerät erfolgt mit einer zweiadrigen geschirmten Signalleitung über das Superlink-Datenbus-System. Die Adressierung des Gerätes ist vollautomatisch, über die Fernbedienung oder manuell möglich.

Ein differenzierendes Selbstdiagnose-System überwacht die Anlage und zeigt eventuelle Störungen durch einen alphanumerischen Code an der Fernbedienung an. Eine Wiedereinschaltautomatik nach Spannungsausfall ist mit Kabelfernbedienung möglich.

Die Steuerung des Gerätes erfolgt mit einer Kabel- und/oder Zentralfernbedienung und verfügt über die Möglichkeit 3 verschiedene Lüfterstufen anzusteuern. Das Gerät kann durch ein externes Impuls- oder On/Off-Signal über einen potentialfreien Kontakt Fern-Ein/Aus geschaltet werden. Die optionale CompTrol-Serie erhöht Bedienkomfort und Betriebssicherheit durch zentrale Steuerung und Überwachung mit einer Anbindung an zentrale Leittechniken und GLT-Systeme.

Besondere Merkmale
Anschluss von bauseitigen Wärmetauschern an Mitsubishi Heavy Industries Außengeräten | Inklusive elektronischem Expansionsventil, Temperatursensoren und Schaltkasten mit Steuerelektronik | Bauseitige Leistungsanforderungen an der Platine konfigurierbar | Anschluss für einen bauseitigen Schwimmerschalter vorhanden. | Bauseitige Kondensatpumpe ansteuerbar | Wahlweise als Einzelkomponenten erhältlich (ohne Schaltkasten, unverdrahtet, ohne Fernbedienung)


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
