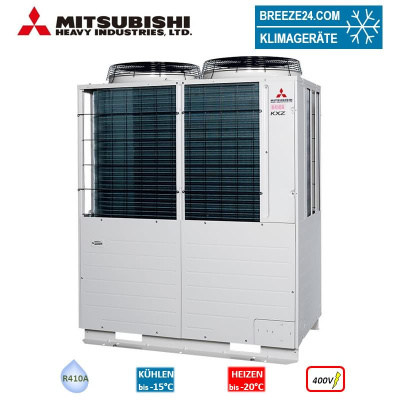

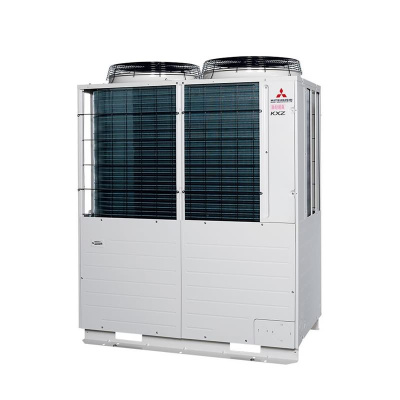

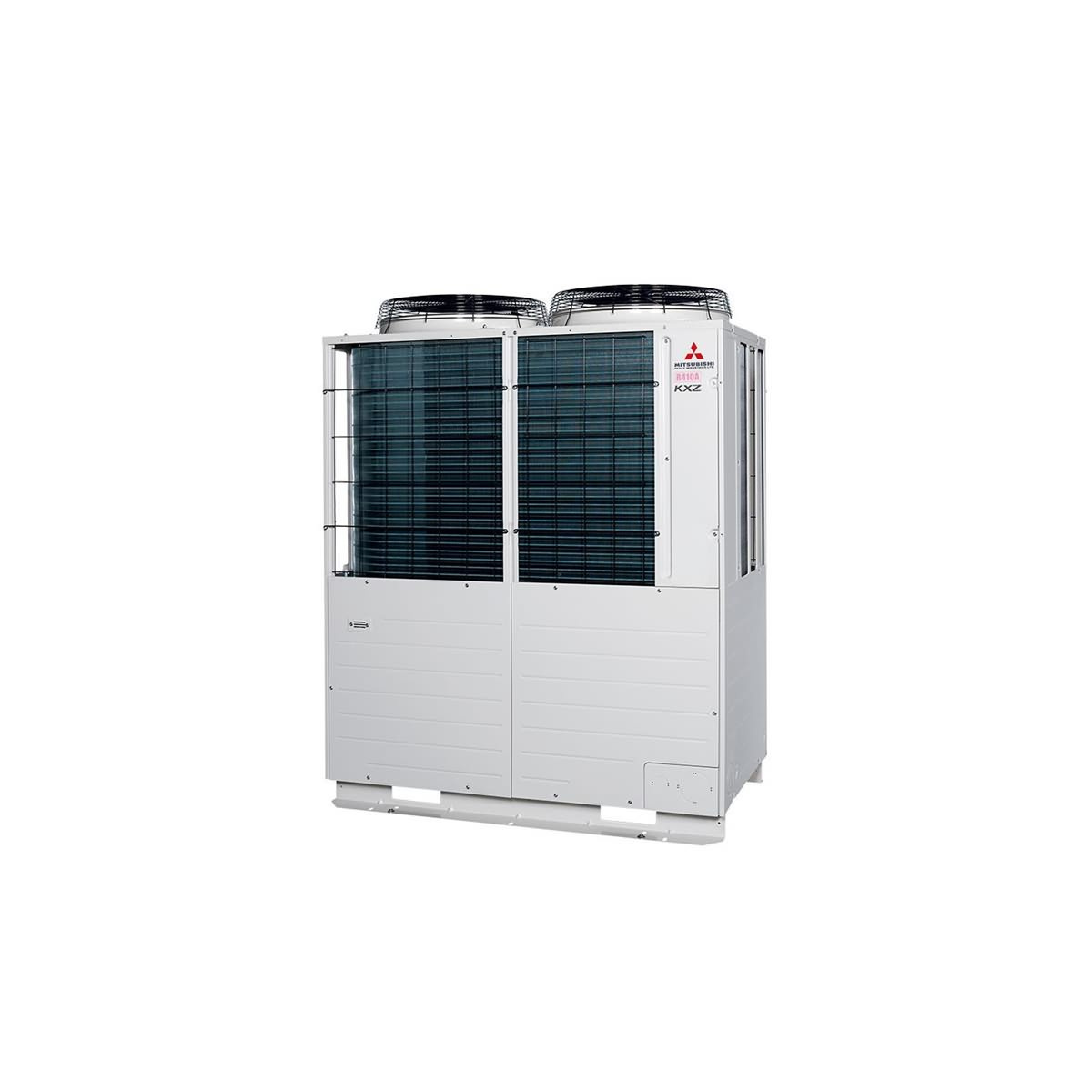

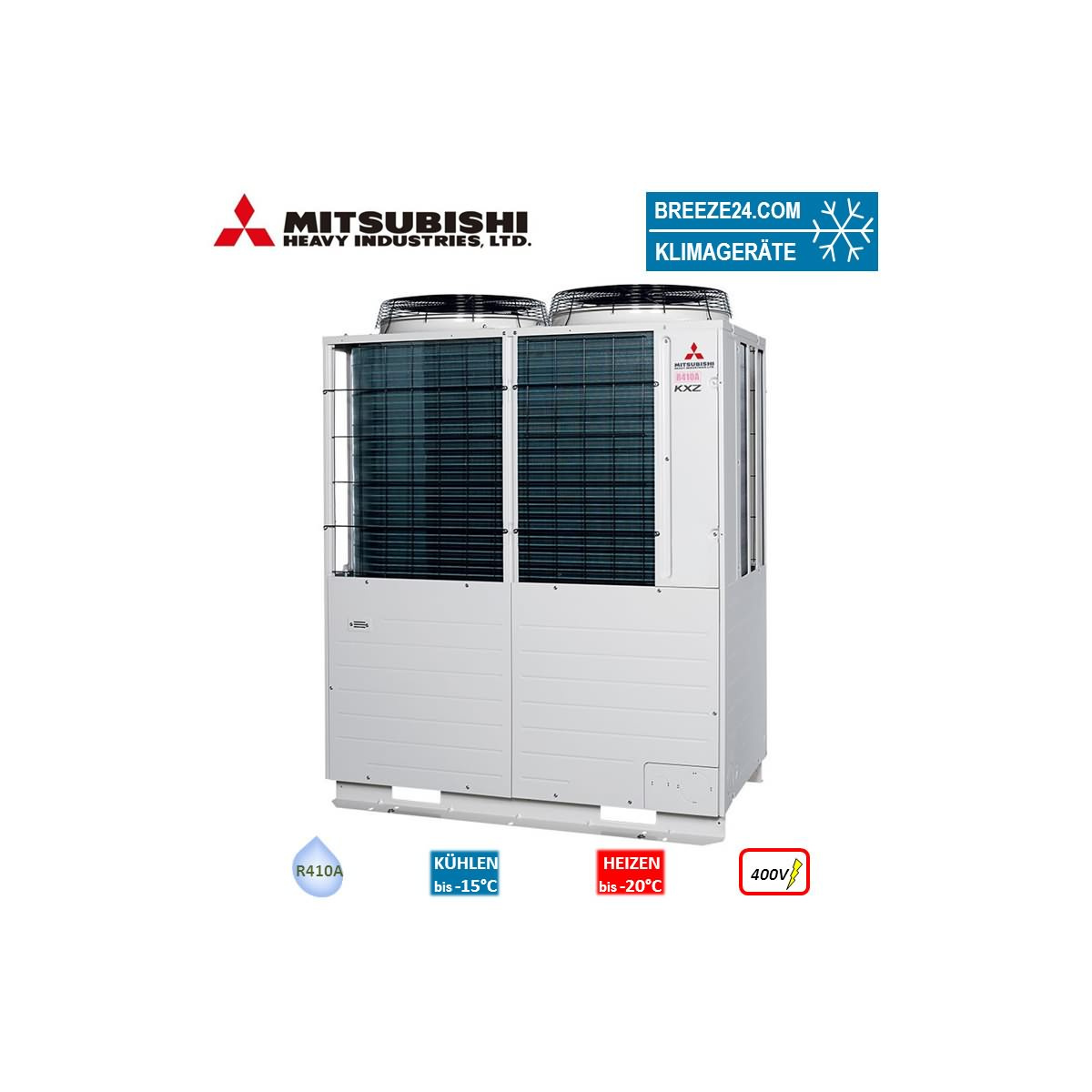

Mitsubishi Heavy FDC224KXZXE1 VRF-Außengerät 22,4 kW (400 V) für 1 bis 29 Innengeräte

Mitsubishi Heavy Klimaanlagen Außengerät für bis zu 29 Innengeräte.

Mitsubishi Heavy VRF Außengerät FDC224KXZE1 | 22.4 kW | 25.0 kW
Luftgekühltes, hocheffizientes VRF-Außengerät mit hohem Heizkomfort, mit reversiblem Kältekreislauf und mit leistungsregelnder Voll-Invertertechnologie bis zu 200 % Anschlusskapazität zum Kühlen bis -15 °C und Heizen bis -20 °C Außentemperatur.

Geräteaufbau
Die Wärmetauscher sind mit einer Blue-Fin-Beschichtung zum besseren Schutz vor atmosphärischer Korrosion versehen. Zur Energieeffizienzsteigerung werden Kapillarrohrverteiler eingesetzt, die eine gleichmäßige Verteilung des Kältemittels im Wärmetauscher ermöglichen.

Zum Einsatz kommen Multiport-Verdichter, welche neben dem eigentlichen Heißgasaustritt zwei zusätzliche Austritte besitzen, die eine gleichmäßigere Druckverteilung im Verdichter ermöglichen. Die Verdichter passen ihre Drehzahl der geforderten Leistung an und sind mit einer Ölwannenheizung ausgestattet.

Der Kältekreislauf beinhaltet zudem folgende Komponenten: Ölabscheider, Rückschlagventile, Hochdruck- und Hochdrucksicherheits- und Niederdruckschalter, 4-Wege-Umschaltventil, Verflüssiger aus Kupferrohr mit aufgepressten, beschichteten Aluminiumlamellen und definierter Flüssigkeitsunterkühlung, Kapillarrohre, Expansionsventil für die Heizfunktion, Sammler, Filter, Absperrventile, Flüssigkeitsabscheider, Magnetventil, Schraderventile. Das Gerät ist werkseitig mit R410A vorgefüllt.

Steuerung und Regelung
Die Mikroprozessor-Regelung arbeitet vollautomatisch und Anlagen optimierend. Die Parameter der Innengeräte werden ausgewertet und zur Leistungsanpassung an die Inverter-Steuerung weitergegeben. Die Regelung der Systemtemperaturen erfolgt mit hoher Stabilität. Ölrückführung und Abtausteuerung werden automatisch gesteuert.

Testbetrieb Kühlen/Heizen sowie ein Pump-Down-Betrieb sind verfügbar. Ein besonders leiser Betrieb kann durch einen 4-stufigen Silent-Mode realisiert werden. Die KXZ-Serie besitzt eine aktivierbare Energiesparfunktion mit dem Namen VTCC (Variable Temperature and Capacity Control), welche den Zieldruck des Systems anpasst. Des Weiteren steht die Option einer Leistungsbegrenzung am Außengerät für eine bessere Energieeinsparung zur Verfügung. Die KXZ-Serie bietet die Möglichkeit 4-Vorrangbetriebsmodi für das Gesamtsystem zu wählen.

Das integrierte Selbstdiagnosesystem ermöglicht eine einfache Fehlererkennung. Ein 6-stelliges Digital-Display zeigt während des Betriebs Systemparameter und eventuell auftretende Fehler alphanumerisch an. Das Auslesen von über 100 Parametern ohne zusätzliches Anzeigegerät ist möglich. Eine mittelbare Überwachung der Kältemittelfüllung durch interne Betriebszustandserfassung und Auswertung ist gegeben.

Für eine externe Weiterverarbeitung von Daten dient der Ausgang für eine Betriebs- oder Störmeldung. Externe Signale können über einen potentialfreien Kontakt verarbeitet werden. Das Superlink-Datenbus-System dient der Datenübertragung zwischen maximal 128 Innen- und 32 Außengeräten.

Besondere Merkmale
Hocheffizienter Heizbetrieb | Neuste Technik der KXZ-Generation | Große Baugröße mit einer Stellfläche von weniger als 1 m² | Modellabhängig bis zu 44 Innengeräte | Sehr geringe Anlaufströme von maximal 5 A | Wartungsfreundlich durch 6-stellige Anzeige (Auslesen von über 100 Parametern ohne Zusatzgerät) | Bis zu 1.000 m Gesamtleitungslänge | DC-Lüftermotor ermöglicht eine ausgezeichnete Energieeffizienz

Zubehör
Eine Vielzahl von Fernbedienungen, Systemsteuerungen, Installationszubehör für AG und IG, Elektrozubehör und Pumpen sind optional verfügbar, z.B.:
Betriebs-/Alarmmeldung | Fern-Ein/Aus | CompTrol-Serie | Ölauffangwanne | Big Foot Aufstellsystem | Kältemittelverteiler und Kupferrohrleitungen

Normen, Richtlinien und Zertifikate
Das Gerät wurde in Großserienfertigung gemäß ISO 9001 produziert. | Das Gerät ist CE zertifiziert. | Das Gerät ist Eurovent zertifiziert. | Das Gerät erfüllt die Anforderungen gemäß Wasserhaushaltsgesetz (außerhalb von Wasserschutzgebieten, unterhalb der Bagatellgrenze). | Das Gerät erfüllt die Anforderungen des FGK-Qualitätssiegels.


Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
