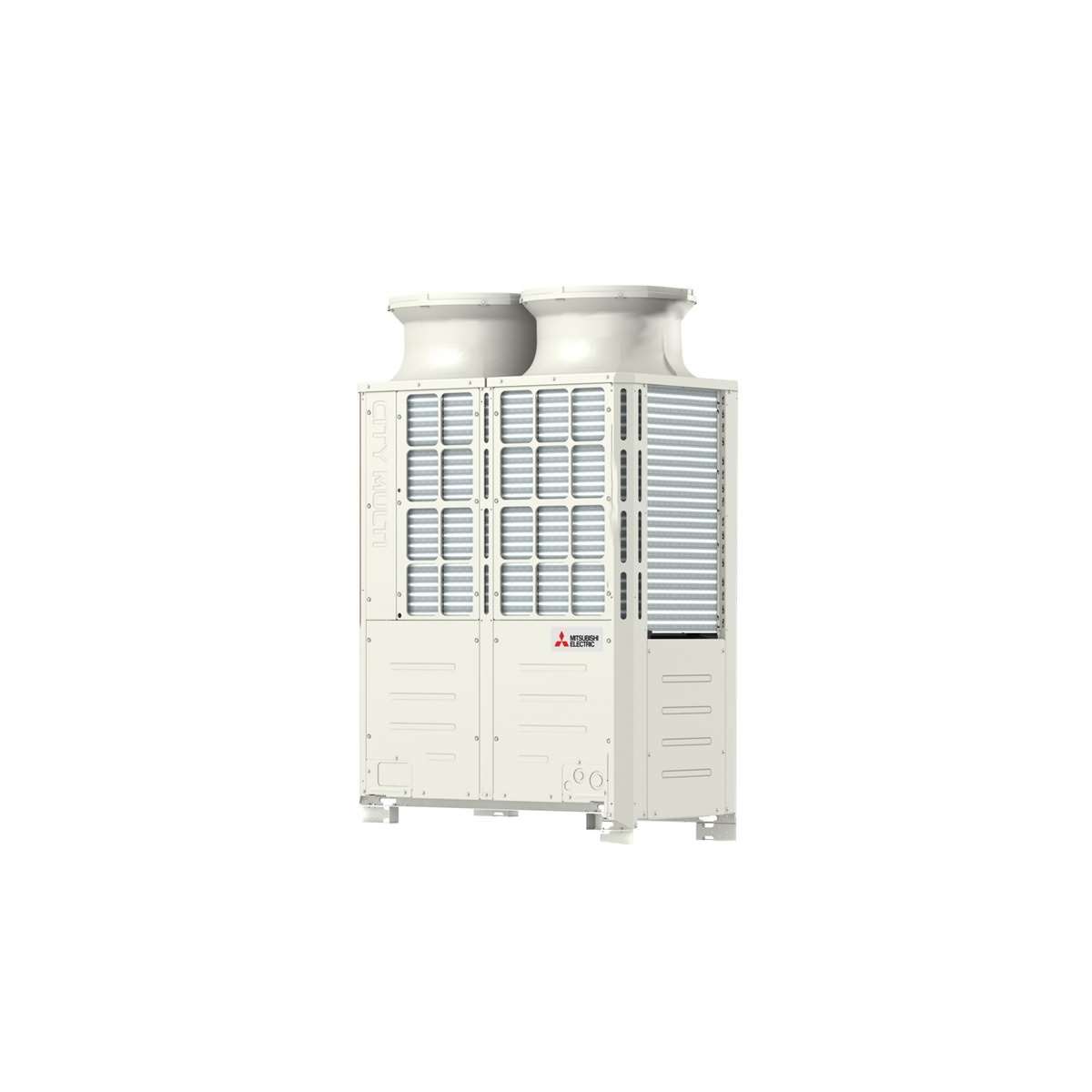

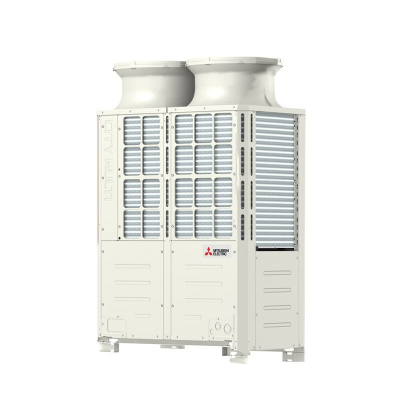

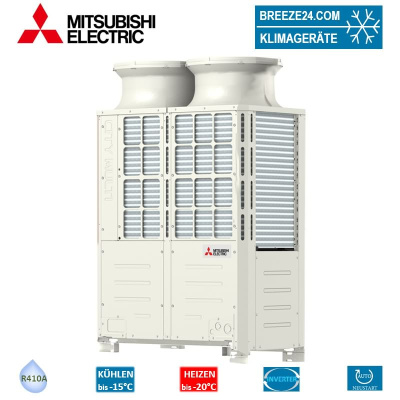

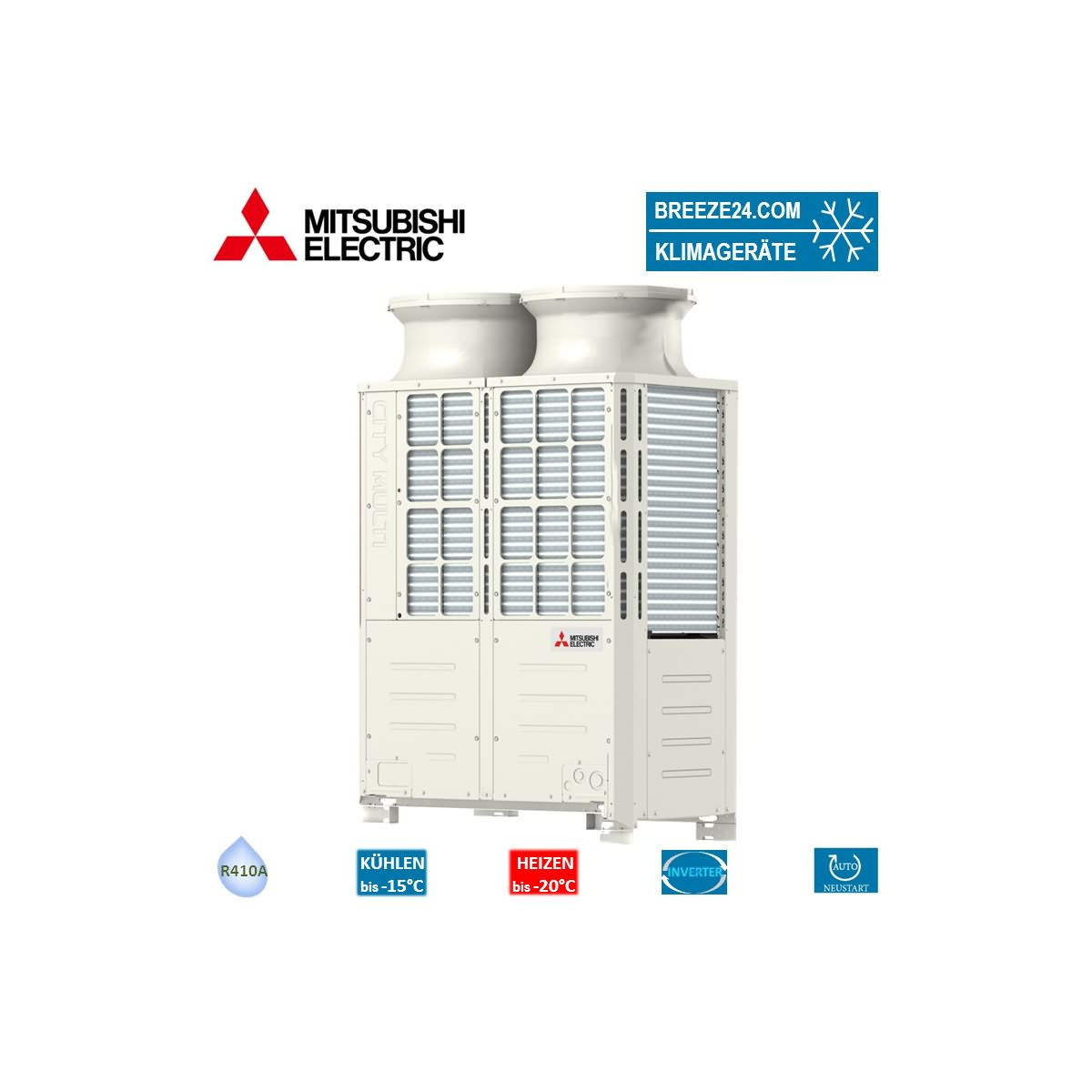

Mitsubishi Electric PURY-EP400YNW-A2 VRF-Außengerät City Multi für 1 bis 40 Innengeräte 45,0 kW

Mitsubishi Electric Klimaanlagen Außengerät zum Kühlen | Heizen für bis zu 40 Innengeräte.

Mitsubishi Electric VRF-Außengerät City Multi PURY-EP400YNW-A2 | 45.0 kW | 50.0 kW
Luftgekühlte City Multi VRF-Einheit der R2-Serie zur Außenaufstellung zum gleichzeitigen Heizen und Kühlen mit Wärmerückgewinnung. Durch die Weltweit patentierte R2 Technologie sind für die Wärmerückgewinnungsfunktion nur 2 Rohrleitungen und keine Kältemittelverteiler oder T-Stücke erforderlich (gilt eingeschränkt für Anlagen mit Master- und Slave BC-Controller). Dies reduziert den Installationsaufwand erheblich.

An einem Außengerät lassen sich in Abhängigkeit der Leistung bis zu 50 Innengeräte verschiedener Bauarten Anschließen. Als Betriebsarten stehen Heizen, Kühlen, Lüften und Entfeuchten zur Verfügung. Optional läßt sich über entsprechende Wärmetauschermodule auch Kalt- und Warmwasser zwischen 5°C und 70°C im Wärmepumpenmodus erzeugen.

Das City Multi R2-System
ist modular aufgebaut. Die Außengeräte lassen sich durch Kombination von bis zu 2 Einzelmodulen so kaskadieren, daß mit einem System Leistungen bis zu 124kW im Kühlbetrieb und 140kW im Heizbetrieb erreicht werden können.

Eine große Auswahl an Fernbedienungen, Zentralsteuerungen und Schnittstellen zu allen gängigen Gebäudemanagementsystemen, wie Lonworks, BACnet, KNX/EIB, ModBus, XML, Fidelio (Hotelmanagement) sind bei allen Baureihen Standard.

Besonderheiten der Baureihe EP-YNW
Durch die konsequente Weiterentwicklung aller Komponenten hinsichtlich der saisonalen EnergieeEffizienz der zukünftigen ab dem 01.1.2018 geltenden ErP Richtlinie für VRF Systeme können höchste SEER- / SCOP Werte nach EN14825 nach garantiert werden. Im Wärmepumpenbetrieb wird durch den kontinuierlichen Heizbetrieb auch während der Abtauung des Außengerätes ein besonders hoher Komfort erzielt.

Verdampfungstemperaturanpassung
Im Kühlbetrieb kann die Verdampfungstemperatur zwischen 0-14°C angepaßt werden. Dadurch können die Ausblastemperaturen der Innengeräte für einen höheren Komfort angehoben werden. Eine erhöhte Verdampfungstemperatur trägt zudem zu einem reduzierten Energieverbrauch bei. Die Anpassung der Verdampfungstemperatur kann automatisch erfolgen oder manuell über eine Voreinstellung am Außengerät.

Zusätzlich ist es möglich über ein externes Signal die Verdampfungstemperatur zu ändern. Hierüber kann beispielsweise bei zu hoher Luftfeuchtigkeit im Gebäude, die Entfeuchtungsleistung der Innengeräte erhöht werden, so daß die Räume sicher entfeuchtet werden können. Nach erfolgter Entfeuchtung der Räume, wird kehrt die Anlage wieder auf die ursprüngliche Ziel Verdampfungstemperatur zurück.

Low Noise Betrieb
Über eine DIP Schalter Einstellung am Außengerät kann über ein externes Freigabe Signal der Schalldruckpegel, je nach Baugröße, um bis zu 20db(A) abgesenkt werden. Das Außengerät arbeitet in dieser Betriebsart mit verminderter Leistung.

Eine erhöhte Verdampfungstemperatur trägt zudem zu einem reduzierten Energieverbrauch bei.

Gehäuse
Wetterfest in IP Schutzklasse 24. Das Gehäuse und der Rahmen bestehen aus stabilen, verzinkten Stahlblechen und einer zusätzlichen witterungsbeständigen Einbrennlackierung. Für Service- und Wartungsarbeiten können auf der Vorderseite alle Verkleidungsbleche des Geräts entfernt werden.

Wärmetauscher
4-seitiger Aluminium- Flachrohrwärmetauscher, bestehend aus dem 6-segmentigen Wärmetauscherrohr und gelöteten Aluminiumlamellen. Durch diese besondere Bauform wird die effektive Wärmeaustauschfläche deutlich Vergrößert und gleichzeitig wird die notwendige Kältemittelmenge im Vergleich zu herkömmlichen Bauformen reduziert. Im Vergleich zu herkömmlichen Rundrohr/Lamellenwärmetauschern wird dadurch ein deutlich besserer Wärmeübergang zwischen der Luft- und Kältemittelseite erreicht.

Der Wärmetauscher ist mit einer Anti- Korrosionsbeschichtung aus Zink versehen zum Schutz gegen Umwelteinflüsse. Für eine optimale Anpassung der Wärmetauscherfläche an die benötigte Leistung ist der Wärmetauscher in mehrere Segmente unterteilt, die bedarfsabhängig zu- oder weggeschaltet werden. Durch ein spezielles Aufpress-Verfahren sind die Lamellen glatt ausgebildet und bieten somit keine Haftfläche für Verschmutzung.

Ventilator
Direktgetriebene(r) Axialventilator(en) aus Kunststoff, angetrieben über Vollinverter-drehzahlgeregelten Hocheffizienzmotor, statisch und dynamisch ausgewuchtet, mit Berührungsschutzgitter und vertikalem Luftstrom.
Der wartungsfreie Antriebsmotor befindet sich in einem wettergeschützten Gehäuse und ist mit einem thermischen Überlastschutz ausgerüstet. Über Dipschalter kann die externe statische Pressung auf bis zu 80Pa eigestellt werden. Dies ist in den Stufen 0,Pa, 30Pa, 60Pa und 80 Pa möglich.

Kältemittelverdichter
Sauggasgekühlter Scrollverdichter, drehzahlgeregelt über DC- Invertertechnologie. Optimierte Scrollgeometrie zur Minimierung von Verdichtungsverlusten im Teillastbetrieb zur Sicherstellung höchster saisonaler Effizienz. Steigerung der Leistungszahl um bis zu 70% gegenüber einem konventionellen nicht Inverter-geregelten Verdichter. Puls-Weiten-Modulation für eine optimale Sinus-Charakteristik.
DC-Inverter-Antriebsmotor in spezieller Bauform mit extremer Windungsdichte für höchste Effizienz. Bei Verdichterstillstandszeiten wird dieser mit der Hochfrequenz-Induktionsmethode erwärmt, um Kältemittelverlagerung ins Verdichteröl zu vermeiden und die Schmierfähigkeit zu erhalten. Dieses Verfahren reduziert den Standby-Energieverbrauch des Verdichters um 50% gegenüber herkömmlichen Kurbelwannenheizungen.

Der Verdichter ist vibrationsarm auf Schwingungsdämpfern in einem schallisolierten Gehäuse montiert und leise laufend, mit Motorschutz gegen Überströme und thermische Überlastung ausgestattet. Saugseitig ist er durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Passgenaue Leistungsregelung über Frequenzanpassung in 1Hz-Schritten zwischen 15 und 140Hz je Verdichter. Die Minimalfrequenz von nur 15Hz ermöglicht einen optimalen Betrieb bei geringen Leistungsanforderungen und den Anschluss einer Inneneinheit der Baugröße 15.

Kältekreislauf
mit Filtern, Sammler, Ölabscheider, 4- Wege-Umschaltventilen Kühlen/Heizen und Service-/Füllanschlüssen mit absperrbaren Ventilen. Der Kältekreislauf ist getrocknet, evakuiert und mit einer Kältemaschinenölfüllung für die maximale Leitungslänge versehen.

Variable Verdampfungstemperatur im Auto Betrieb
Die Verdampfungstemperatur kann im Bereich von 0-14 Grad C vorgegeben werden. Bei Aktivierung der automatischen Verdampfungstemperaturkontrolle erkennt das System selbstständig, wenn im Teillastbetrieb die Verdampfungstemperatur angehoben werden kann, um Energie zu sparen.

Variable Verdampfungstemperatur extern einstellbar Zusätzlich ist es möglich über ein externes Signal die Verdampfungstemperatur zu ändern. Hierüber kann beispielsweise bei zu hoher Luftfeuchtigkeit im Gebäude, die Entfeuchtungsleistung der Innengeräte erhöht werden, so dass die Räume sicher entfeuchtet werden können. Nach erfolgter Entfeuchtung der Räume, wird kehrt die Anlage wieder auf die ursprüngliche Ziel Verdampfung zurück.

Kontinuierlicher Heizbetrieb
Im Wärmepumpenbetrieb verfügt das System über eine spezielle Enteisungsfunktion des Außengerätes. Bei entsprechenden Betriebsbedingungen wird der Wärmeaustauscher des Außengerätes in zwei Segmenten nacheinander abgetaut. Insgesamt können so ca. 75% aller herkömmlichen Abtauvorgänge mit Kreislaufumkehr durch den komfortableren Teilflächenabtauvorgang ersetzt werden. Dies führt zu einem deutlichen Komfortgewinn im Gebäude, da die Außengeräteenteisung nicht mehr wahrnehmbar ist.

Steuerung
komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung, Klemmen für die M-Net Datenbus Verbindung zu den Innenteilen und weiteren Außengeräten. Leistungsorgane für den Verdichter- und Verflüssigermotor. Verflüssigungsdruckregelung im Kühlbetrieb bis -15°C Außentemperatur (bei windgeschützter Aufstellung). Inverter mit Puls- Weiten Modulierung. Sicherheitskette bestehend aus einem Hochdruck- und Niederdruckschalter, Überhitzungsschutz, Überstromschutz und Drehfeldüberwachung.

Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert. Bedarfsgerechte Leistungsregelung je nach Anforderung der Innenteile über Inverter Drehzahlregelung des Scroll Verdichters. Überwachung der Ölmengen im Ölabscheider und automatische intelligente Rückführung von Kältemittelöl aus dem System nach Bedarf. Keine Intervallweise Ölrückführung.

Alle aktuellen Betriebszustände werden angezeigt. Fehlerdiagnosesystem mit > 40 Fehleranzeigemöglichkeiten der Störungen in den Innen- und Außenteilen. Speicherung der letzten 10 Störungen. 256 Abfragen von aktuellen Betriebsdaten über DIP-Schalter und Anzeige dieser Werte auf einem 8-stelligen LCD-Display wie:
eingestellte Adressen der Innenteile | momentane Betriebsfunktion der Innenteile | Temperaturen aller Fühler in den Innenteilen und im Außenteil | Stromaufnahme | Kältemitteldrücke, Hoch- und Niederdruck | Heißgastemperatur | Saugastemperatur | Außentemperatur | Öffnungsweite der elektronischen Einspritzventile | Verdichter-Betriebsfrequenz | Drehzahl der invertergeregelten Verflüssigerventilatoren | Verdichterlaufzeit

Über einen USB Port auf der Außengeräteplatine, können alle Anlagendaten der mindestens letzten 5 Tage auf einen USB Stick geladen werden. Damit lassen sich alle Anlagendaten per PC Monitoren und auswerten.

Externe Ein und Ausgänge über optionale Stecker PAC-SA88HA-E und PAC-SE55RA-E standardmäßig vorhanden die folgende Funktionen ermöglichen:
Zwangsweises Umschalten zwischen HEIZEN / KÜHLEN | Verdichter EIN / AUS | Verdichter Betriebsmeldung | Störmeldung | Vorgabe der Verdampfungstemperatur | Vorgabe des max. Schallpegels durch Reduzierung der Lüfter Drehzahl am Außengerät

Kältemittel-Füllstandskontrolle:
Mit der automatischen Kältemittel Füllstandskontrolle lässt sich die Anlage per Knopfdruck innerhalb von 60min auf eventuelle Undichtigkeiten Überprüfen.

Auf Anfrage kann die anschließbare Leistung der Innengeräte 200% der Außengeräteleistung betragen.

M-Net-Datenbus
Das Außengerät stellt die Versorgungsspannung für den M-Net Datenbus zur Verfügung. Der Bus stellt Die kontinuierliche Kommunikation zwischen allen Systemkomponenten (Außeneinheiten / Inneneinheiten / Bus- Fernbedienungen) sicher und gewährleistet durch kurze Kommunikationsintervalle eine schnelle Anpassung an die Umgebungsbedingungen und Systemeinstellungen. Außerdem dient die Busspannung zur Stromversorgung der Expansionsventile in den Innengeräten. Diese können somit auch geschlossen werden, wenn die Innengeräte spannungsfrei sind. Hierdurch wird sichergestellt, daß bei Spannungsausfall an einem Innengerät das Gesamtsystem in Betrieb bleiben kann.

Effizienznachweis gemäß EEWärmeG
Durch zusätzliche Ausstattung mit einer Zentralfernbedienung EB-50GU-J / EW-50E / AG-150 / AE-200 lässt sich Systemeffizienz darstellen und die Anforderung des EEWärmeG (Erneuerbare Energien Wärme Gesetz) erfüllen. Diese Funktion ist vom DMT Institut Essen als geeignete Nachweismethode gemäß EEWärmeG zertifiziert.

Einzelkostenabrechnung
Durch zusätzliche Ausstattung des Systems mit einem TG-2000 PC ist eine Abrechnung gemäß Heizkostenverordnung möglich.

Zusatz
Gefertigt nach ISO9001, CE Prüfzeichen, Probelauf unter Betriebsbedingungen im Werk.

Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Ein Austreten von 1 kg dieses Kältemittels hätte somit eine dem GWP-Wert des Kältemittels entsprechend größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
