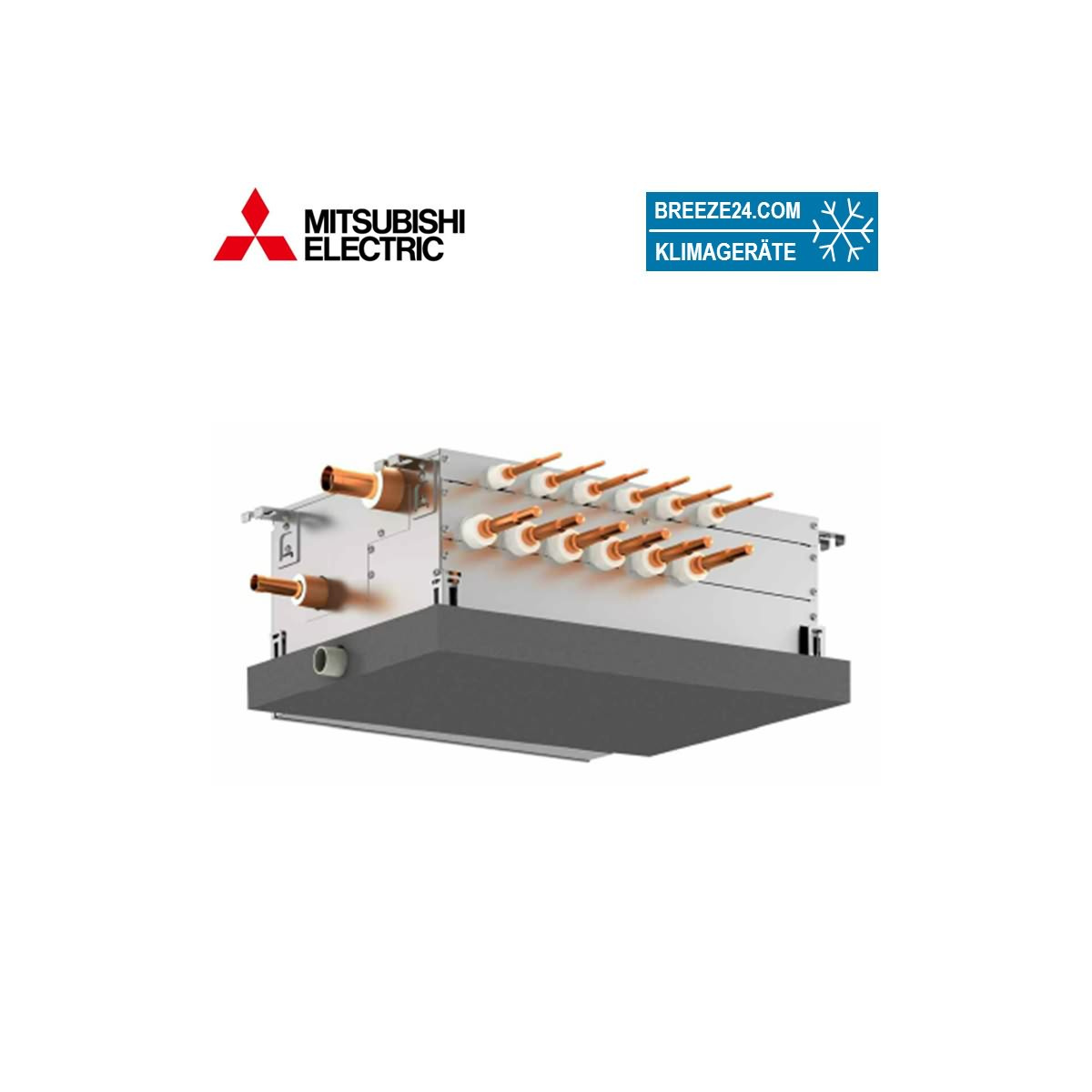

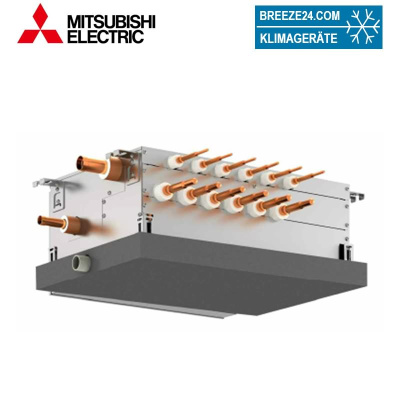

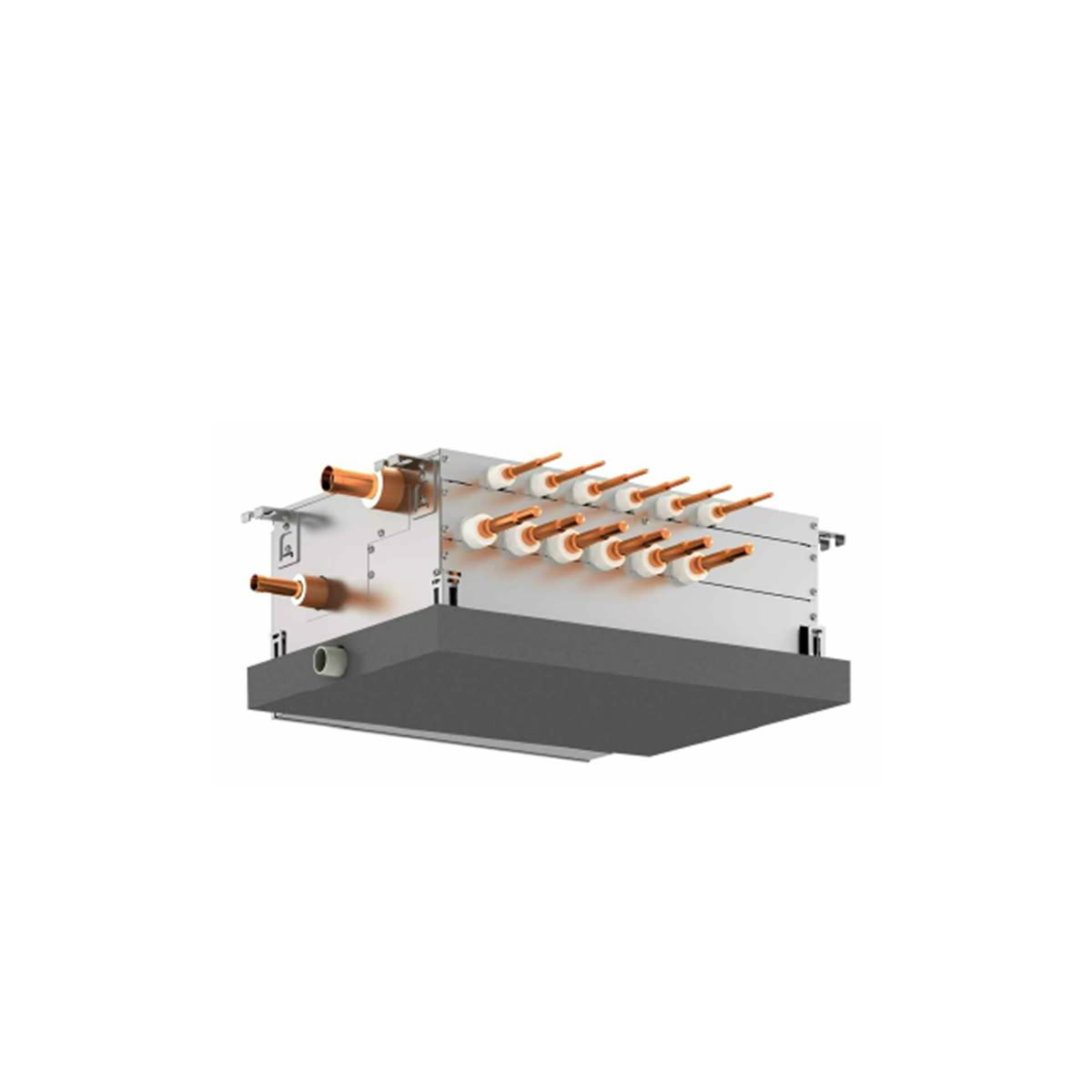

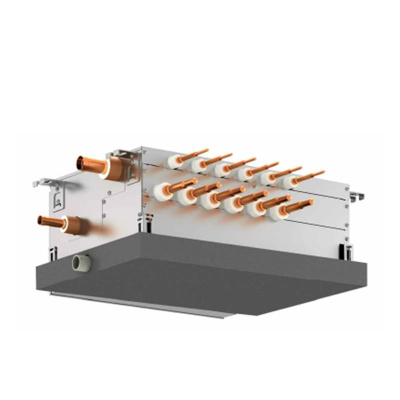

Mitsubishi Electric CMB-M106V-J1 BC-Controller R2-Serie Kühlen und Heizen

Mitsubishi Electric CMB-M106V-J1 als Regeleinheit für den Anschluss an eine Mitsubishi Electric VRF-CITY MULTI R2 R410A Anlage.
Durch das weltweite patentierte System ist ein gleichzeitiges KÜHLEN und HEIZEN mit einem 2-Leiter Kältesystem möglich. Der BC-Controller verteilt dabei entsprechend Heißgas oder Flüssigkeit zu den einzelnen Innengeräten.

Gehäuse
aus verzinktem Stahlblech von innen wärmegedämmt zum Einbau in die Zwischendecke.

Hochleistungsabscheider
Als Kernstück des BC-Controllers. In ihm werden die zwei Phasen Kältemittel Heißgas und Flüssigkeit voneinander getrennt.

3-Wege Motorventile
im Innern des BC-Controllers verteilen das Kältemittel in gasförmiger- oder flüssiger Form zu den Innengeräten. Die Ansteuerung der Ventile erfolgt über die Inneneinheiten.

Mikroprozessorsteuerung
Die Steuerung des BC-Controllers erfolgt über das Bus-System des VRF-Systems. Dabei werden je nach Anforderung der Innengeräte 3-Wege Motorventile geschaltet. Leistungsbedarfsgerecht werden der Invertergeregelte Verdichter, der Verflüssiger in seinen verschiedenen Sektionen und der drehzahlgeregelte Verflüssigerventilatormotor durch Sensoren an den Innengeräten, am BC-Controller und am Innengerät geregelt.

Technische Daten

Anzahl der Anschlüsse:
6 Stück

Spannungsversorgung:
220-240V/1Ph/50Hz

Betriebsstrom:
0,48A

Geräteabmessungen
Höhe: 246 mm | Breite: 596 mm | Tiefe: 495 mm

Gerätegewicht:
27 kg

Kältetechnische Anschlüsse Durchmesser (mm):
fl. 18 | s. 22

Anschliessbare Innengeräte (Anzahl/Typ):
max. 6 / 15 - 250

Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
Der Austritt von Kältemittel trägt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotential (GWP) tragen im Fall eines Austretens weniger zur Erderwärmung bei als solche mit höherem Treibhauspotential (GWP). Diese Anlage enthält Kältemittel mit einem GWP gleich 1975. Somit hätte ein Austreten von 1 kg dieses Kältemittels 1975-Mal größere Auswirkungen auf die Erderwärmung als 1 kg CO2, bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen – stets Fachpersonal hinzuziehen.
