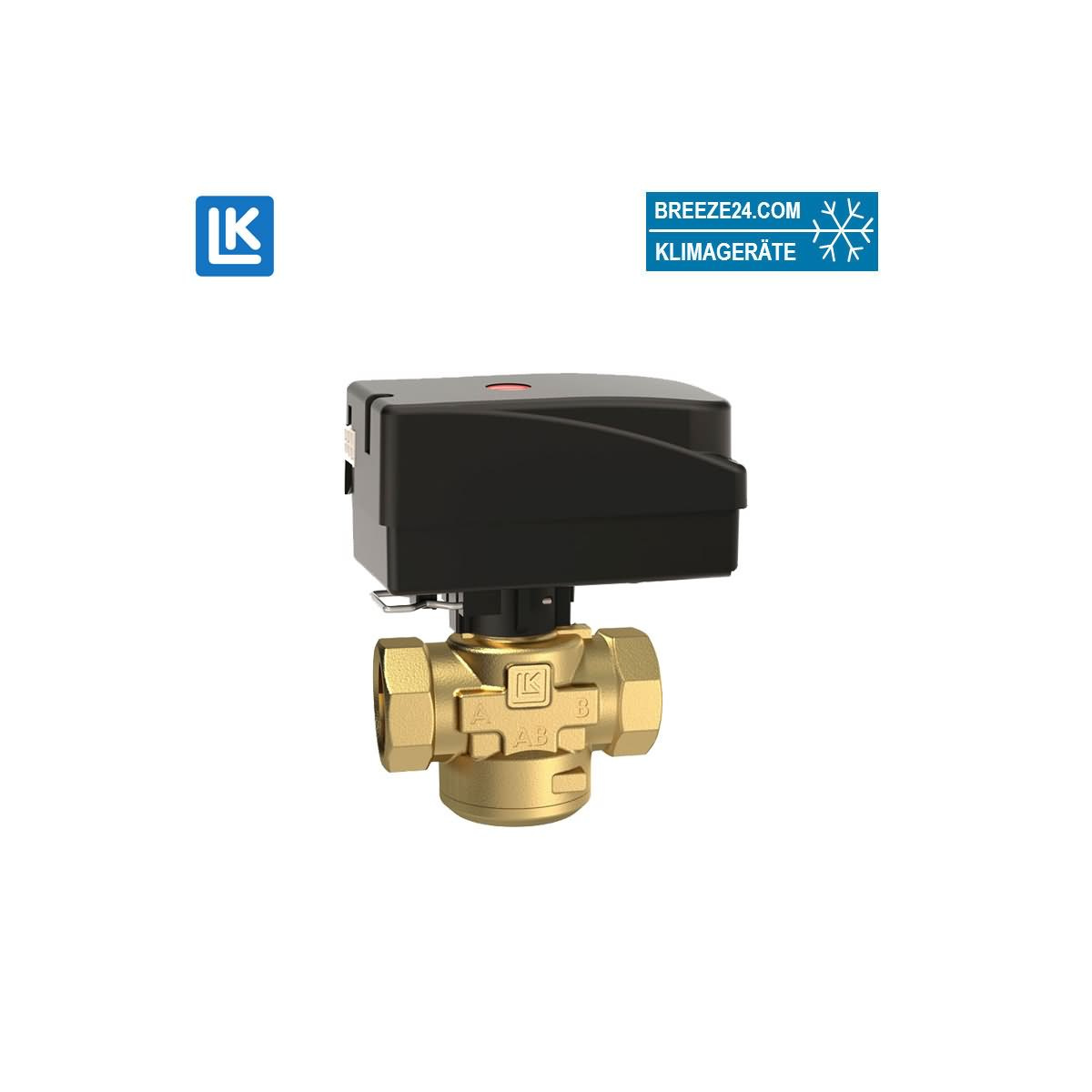

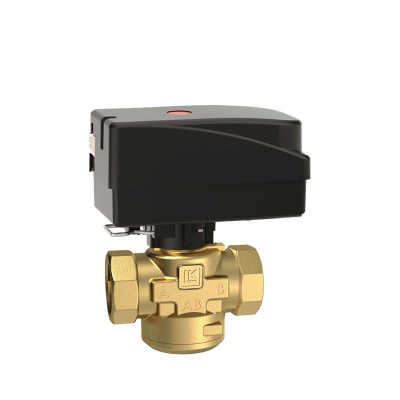

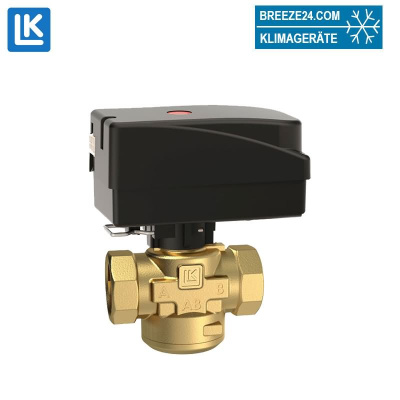

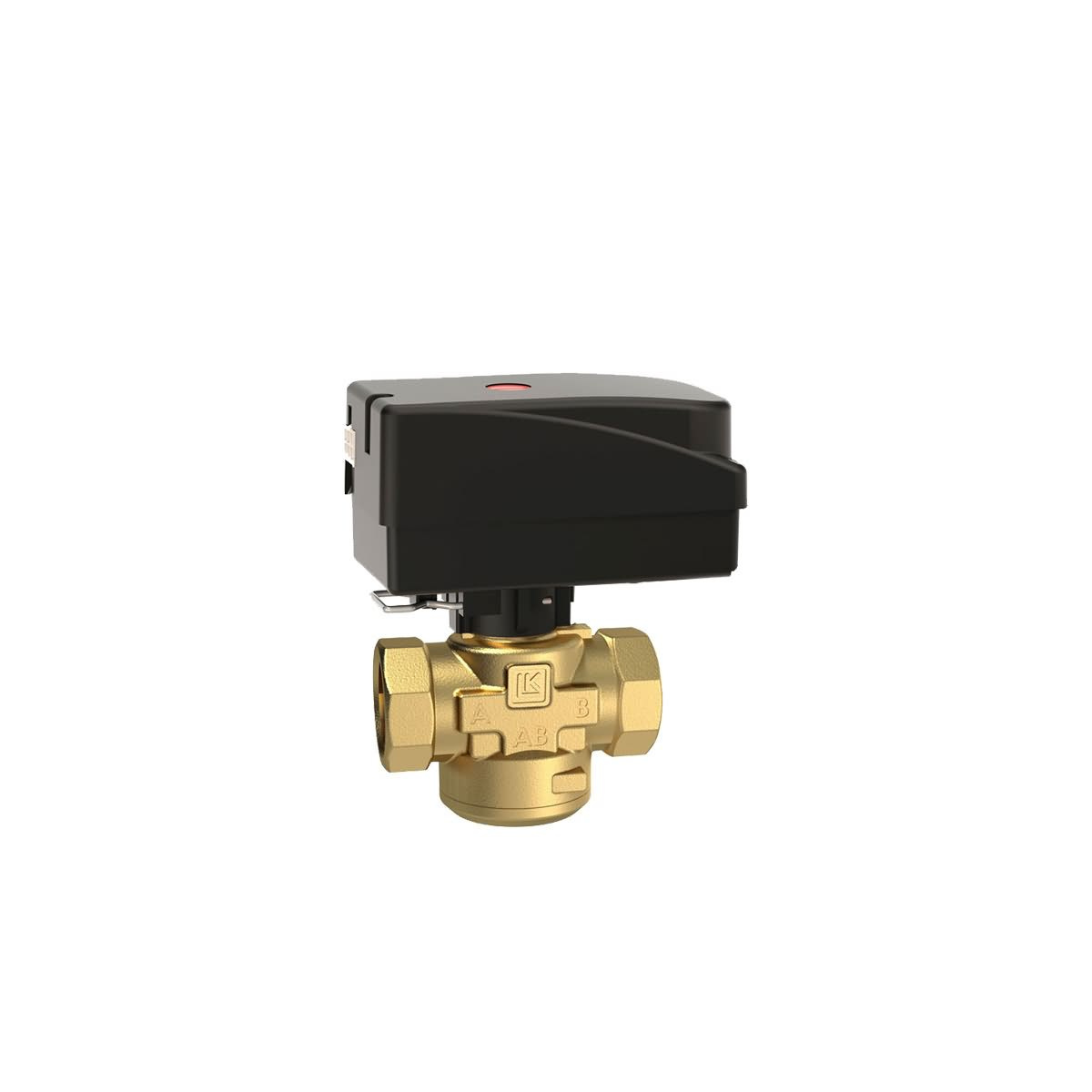

LK Armatur LK 525 3W Umschaltventil SET mit Motor 230VAC + 1 m Kabel Innengewinde | Rp 3/4" DN 20

LK Armatur LK 525 3W SET – inkl. Motor 230VAC und 1 m Kabel - Innengewinde | Rp 3/4"
LK 525 MultiZone 3W ist ein motorisiertes 3-Wege Zonen­ventil für die Ein-/Aus-Regelung. Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenz­druck aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung festsetzt.

Deshalb ist es besonders geeignet für die Verwendung mit Wärmepumpen, bei denen es während der warmen Jahreszeit lange Unterbrechungen zwischen den Wechseln geben kann. Auf der Oberseite des Motors befindet sich eine ­Anzeige, die angibt, welcher Ventilanschluss geöffnet ist.

Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt. Den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fliesst. Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.

Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.

Technische Daten:
Drehwinkel: 60°/360° | Leckage: < 0,1% vom Kvs bei 100 kPa | Laufzeit: 8 Sekunden (60°) | Max. Arbeitsdruck: 1,0 MPa (10 bar) | Max. Differenzdruck: 100 kPa (1 bar) | Arbeitstemperatur: Min. 5°C / Max. 80°C (90°C kurzfristig) | Umgebungstemperatur: Min. 1°C/Max. 60°C | Gewindenorm: Rp - Innengewinde, G - Außengewinde, ISO 228/1 | Schutzart:IP 40 (Molex®) / IP 44 (Kabel) | Flüssigkeit 1: Wasser - Glykol max. 50% Ethanol max. 30% | Elektrischer Anschluss: Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-polig | Signalkontakt: Einpolig SPST | Kabelspezifikation: Dimension 3 x 0,75 mm² | Farben des Kabels: Blau, Braun, Schwarz | Isolierung: PVC |Stellmotor: 7 VA, 230 VAC, 50 Hz 7 VA, 24 VAC, 50 Hz | Material, Gehäuse: Messing EN 12165 CW617N | Material, externer Deckel: Messing EN 12164 CW614N | Material, Innenteile/Welle: PPS Komposit | Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa | Sonstiges: Leckage Solar: < 0,5% vom Kvs bei 100 kPa | Typengenehmigung:CE (Nur Stellmotor)



Technische Änderungen und Irrtümer vorbehalten ! Zwischenverkauf vorbehalten !
