LK Armatur Befüllungsventil LK 521 MultiFill® | DN 25 | 091480

LK Armatur Befüllungsventil LK 521 | DN 25 | 091480

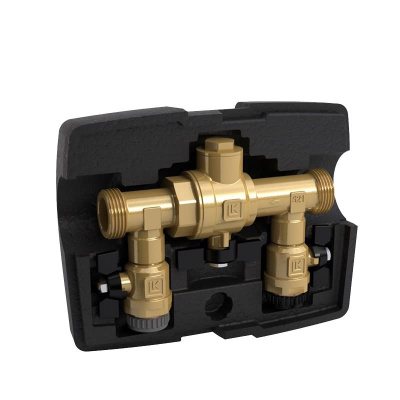

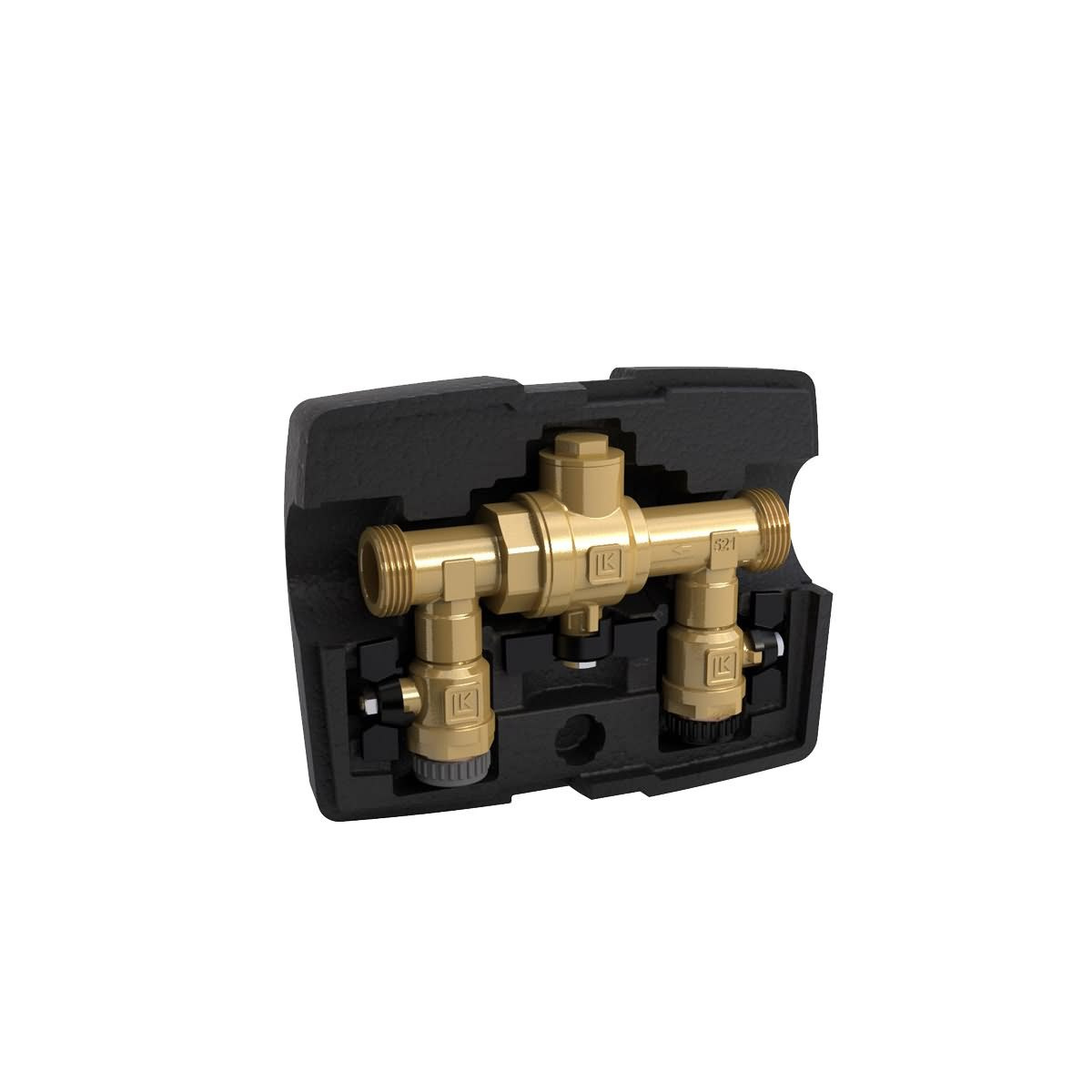

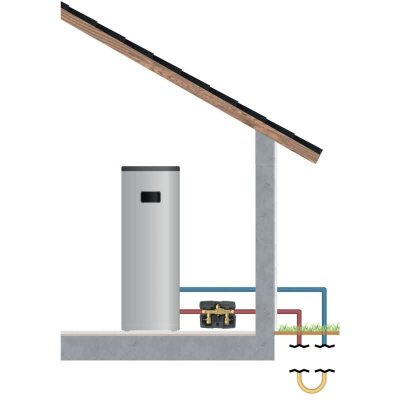

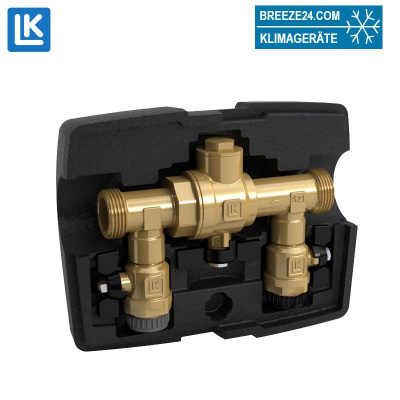

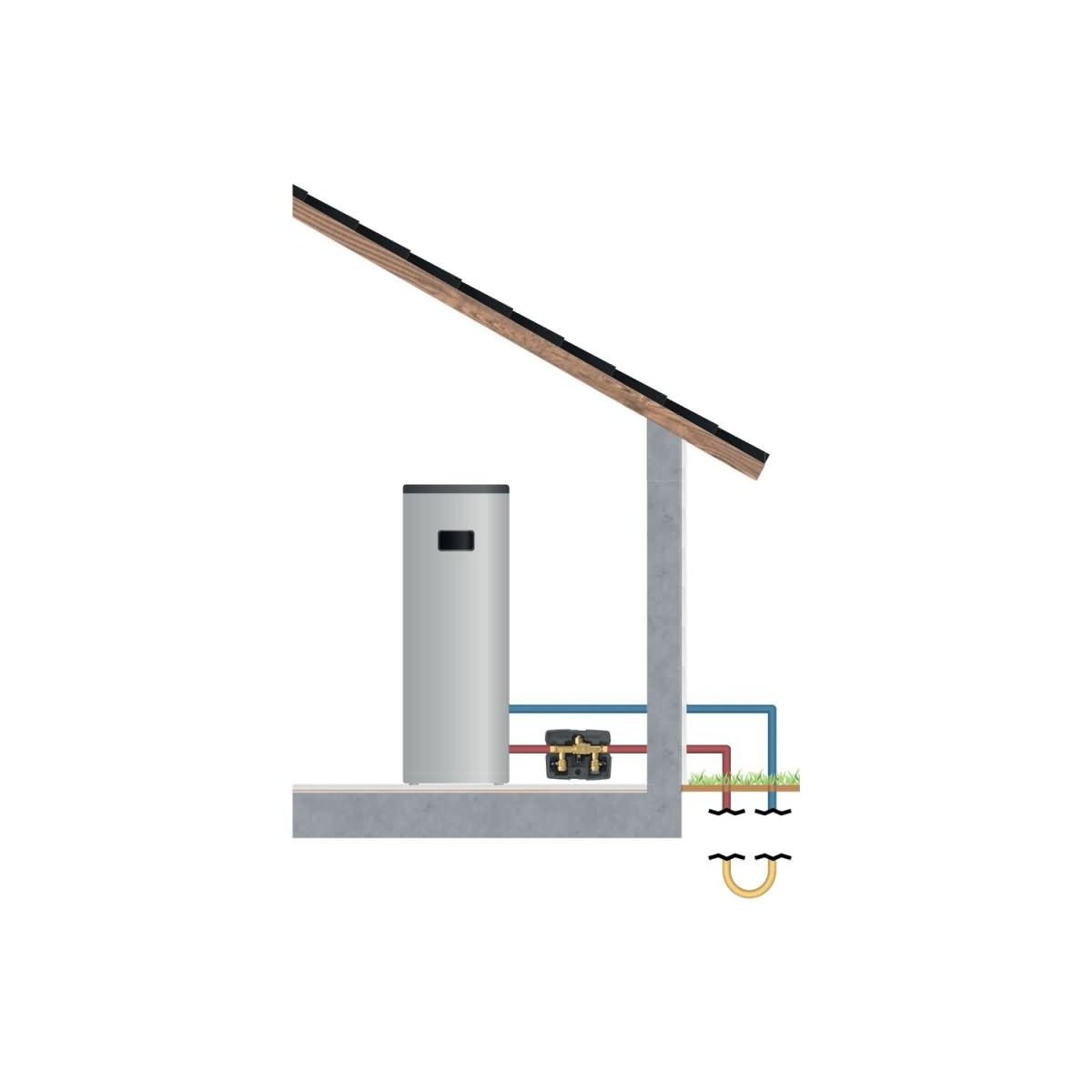

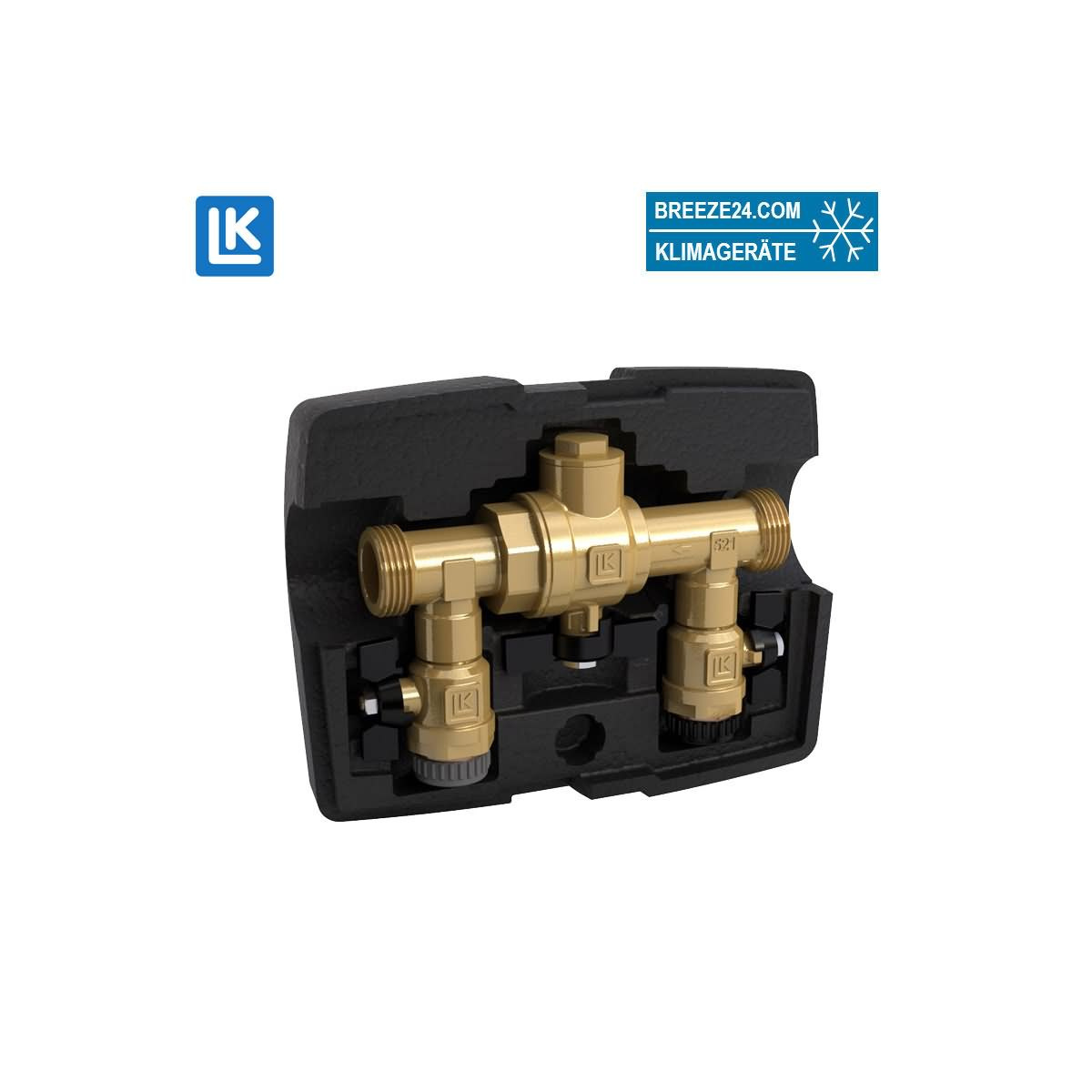

Das LK 521 MultiFill® ist ein kompaktes Kombinationsventil geeignet für Erdwärmepumpen. Es dient dem einfachen, unkomplizierten Einfüllen von Kälteträgerflüssigkeit.

Das Ventil ist mit einem Filter ausgestattet, das den Verdampfer vor eventuellen Partikeln schützt.

Die mitgelieferte Isolierung schützt vor Kondensation und eventueller Eisbildung.

Die kompakte Baugrösse des Ventils garantiert Montagefreundlichkeit, auch in engen Räumen. Das LK 521 MultiFill® kann zur Befüllung und Filterung ebenfalls in anderen Installationen eingesetzt werden.

Die Pfeile auf dem Ventilgehäuse geben die Durchflussrichtung an. Das Ventil sollte mit der mitgelieferten Isolierung versehen werden. Abgesehen von der Reinigung des Filters ist keine Wartung erforderlich.

LK 521 MultiFill® 25
für Erdwärmepumpen, max. 12 kW

LK 521 MultiFill® 32
für Erdwärmepumpen, max. 30 kW

LK 521 MultiFill® 50
für Erdwärmepumpen, max. 50 kW

Eine Reinigung des Filters sollte direkt nach der Installation, nach einem Monat und dann alle zwei Jahre oder beim Nachfüllen von Flüssigkeit in das System, durchgeführt werden. Die Installation ist regelmäßig zu kontrollieren.

Anschlüsse:
Rohranschlüsse an Erdwärmeschlauch: G 1"
Anschlüsse zum Einfüllen von Flüssigkeiten: G 3/4"

Eigenschaften:
Max. Arbeitsdruck: 1,0 MPa (10 bar) | Arbeitstemperatur: Min. -20°C / Max. 80°C | Maschenöffnung, Filter: Hauptventil DN25, DN32: 0,6 mm² | Hauptventil DN50: 1,0 mm² | Befüllungsventil DN25, DN32: 0,7 mm² | Befüllungsventil DN50: 0,7 mm² | Gewindenorm: G - Aussengewinde | Flüssigkeit 1: Wasser - Glykol max. 50% | Flüssigkeit 2: Wasser - Glykol max. 30% | Flüssigkeit 3: Wasser - Ethanol max. 30% | Material, Gehäuse: Messing EN 12165 CW617N | Material, Isolierung: Expandiertes Polystyrol EPS | Material, Filtereinsatz: Hauptventil: Kunststoff, Edelstahl Befüllungsventil: Edelstahl | Material, Dichtungen: EPDM | Sonstiges: (Ethanol - Betriebstemperatur: Max. 60°C)
